电气原理图用来表示电路中各元器件之间的相互连接关系和系统的工作原理。电气原理图按照各元器件之间导电部件的导电关系进行绘制，体现了电气系统各部件在电路中的功能和工作原理，它采用标准的图形符号和文字符号，并按工作流程描述电路及设备的控制原理，而不考虑元器件的实际位置。电气原理图为安装和维修提供技术数据，是编制电气安装接线图的重要依据。

1.电气原理图绘制的原则

电气原理图绘制时应遵循以下原则。

（1）原理图进行功能区域划分，并在图的上方标注区域的功能，每个分区内若为竖向布置则用大写的拉丁字母编号，横向布置则采用阿拉伯数字编号。对于继电器或接触器线圈，则在线圈下方标注对应触头位置的图区号索引，索引中的阿拉伯数字表示该接触器或继电器的触头位置所在图区号。

（2）各元器件的图形符号和文字符号必须按国家标准绘制和标注。同一功能的电气元件应画在一起，但同一电器的各部件不一定画在一起。各电器元件布局上按功能分开画出，如主电路、控制电路、照明电路、信号电路和保护电路等，按照“从左到右、从上到下”的顺序布置，并且尽可能按动作顺序排列。

（3）电气原理图中的三相交流电源应集中水平画在图面左上方，相序从上到下依次为L1、L2、L3，中性线（N）和保护接地线（PE）。各元件的触头状态均按电磁线圈未通电时的状态画出。触头的图形符号垂直放置时，按“左开右闭”的原则绘制，即常开触头的方向向左、常闭触头的方向向右；水平放置时按“上开下闭”的原则绘制，即常开触头的方向向上，常闭触头的方向向下。(www.daowen.com)

（4）对于需要测试和能够拆接的连接点采用“空心圆”表示，有导电关系的导线连接点用“实心圆”表示，无导电关系的导线交叉点不画实心圆，电路绘制中应尽量避免交叉。

（5）电气原理图绘制应层次分明，各电器元件及触头安排合理，既要保证用最少的元器件、最少的触头和最少的导线，又要保证电路运行可靠，安装、维修和调试方便。

下面通过图2.1进行说明。首先对原理图进行功能分区，采用数字编号从左到右进行标注，并在接触器或继电器线圈的下方，标注它们触头位置的图区号。对于接触器，则最左边一栏表示常开主触头位置，中间一栏表示常开辅助触头位置，右边一栏表示常闭辅助触头位置，“×”表示未使用的触头；如果是继电器，则左栏表示常开触头位置，右栏表示常闭触头位置。

此外，电气原理图中的各种电气元器件的相关数据和型号应在图形符号附近采用辅助文字符号的方式标出，如电动机M1、M2功率及转速、热继电器的动作电流值6.8～11A及整定值8.4A、各导线的线径大小等。

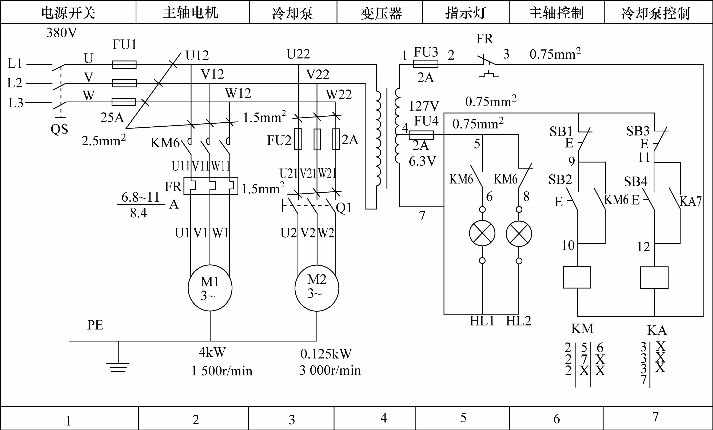

图2.1　某机床电气原理图
