转换开关是一种多档位、多触点、能够控制多回路的主令电器，主要用于各种控制设备中线路的换接、遥控和电流表、电压表的换相测量等，也可用于控制小容量电动机的起动、换向、调速。

转换开关的工作原理和凸轮控制器一样，只是使用地点不同，凸轮控制器主要用于主电路，直接对电动机等电气设备进行控制，而转换开关主要用于控制电路，通过继电器和接触器间接控制电动机。常用的转换开关有两大类，即万能转换开关和组合开关。二者的结构和工作原理基本相似，在某些应用场合下二者可相互替代。转换开关按结构类型分为普通型、开启组合型和防护组合型等；按用途又分为主令控制用和控制电动机用两种。转换开关的图形符号和凸轮控制器一样，如图1.29所示。

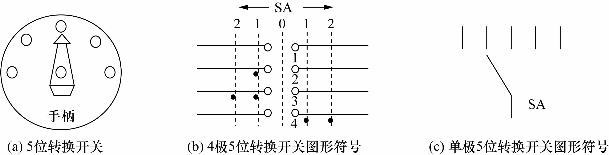

图1.29　转换开关及图形符号

转换开关的触点通断状态也可以用图表来表示，如图1.29中的4极5位转换开关如表1.2所示。

表1.2　转换开关触点通断状态表

(www.daowen.com)

注：×表示触点接通。

转换开关的主要参数有型式、手柄类型、触点通断状态表、工作电压、触头数量及其电流容量。常用的转换开关有LW2、LW5、LW6、LW8、LW9、LW12、LW16、VK、3LB和HZ等系列，其中LW2系列用于高压断路器操作回路的控制，LW5、LW6系列多用于电力拖动系统中对线路或电动机实行控制，LW6系列还可装成双列型式，列与列之间用齿轮啮合，并由同一手柄操作，此种开关最多可装60对触点。

转换开关的选择可以根据以下几个方面进行：

（1）额定电压和工作电流；

（2）手柄型式和定位特征；

（3）触点数量和接线图编号；

（4）面板型式及标志。
