1.按钮的结构、种类及常用型号

按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1.23所示。触点的额定电流在5A以下，常采用桥式触点，又分为常开触点（动断触点）和常闭触点（动合触点）两种。按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1.23（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

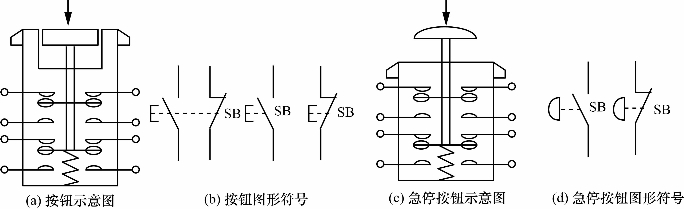

图1.23　按钮结构示意图及图形符号

按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1.23（a）所示，其按钮与外壳平齐，可防止异物误碰。

从按钮的触点动作方式可以分为直动式和微动式两种，图1.23中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。而微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1.24所示。动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1.24　微动式按钮动作原理图

2.按钮的颜色

为标明按钮的作用，避免误操作，通常将按钮帽做成红、绿、黑、黄、蓝、白、灰等颜色。国标GB 5226-85对按钮颜色做了如下规定。

（1）红色按钮用于“停止”“断电”或“事故”。当按下红色按钮时，必须使设备停止工作或断电。

（2）绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。(www.daowen.com)

（3）一钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

（4）按压时运动，抬起时停止运动（如点动、微动），应用黑、白、灰或绿色按钮，最好是黑色按钮，而不能用红色按钮。

（5）用于单一复位功能的，用蓝、黑、白或灰色按钮。

（6）同时有“复位”“停止”与“断电”功能的用红色按钮。灯光按钮不得用作“事故”按钮。

表1.1给出了按钮颜色的含义。

3.按钮的选择原则

（1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。

（2）根据用途，选用合适的型式，如钥匙式、紧急式、带灯式等。

（3）按控制回路的需要，确定不同的按钮数，如单钮、双钮、三钮、多钮等。

（4）按工作状态指示和工作情况的要求，选择按钮及指示灯的颜色。

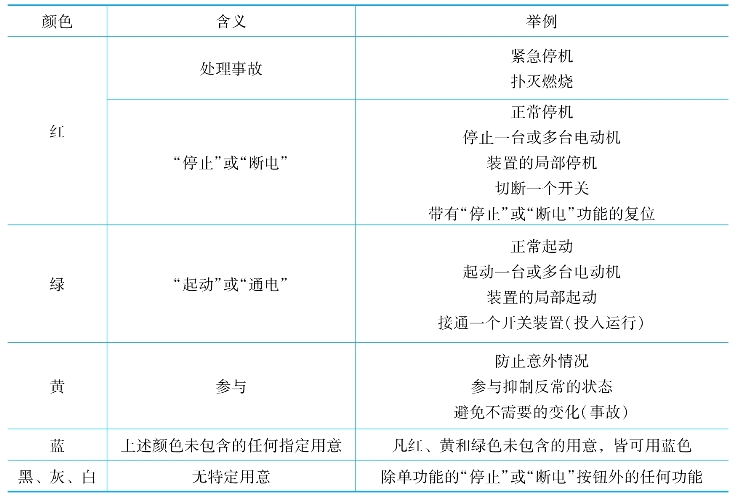

表1.1　按钮颜色的含义
