速度继电器又称为反接制动继电器。它的主要作用是与接触器配合，实现对电动机的制动。也就是说，在三相交流异步电动机反接制动转速过零时，自动切除反相序电源。图1.14为感应式速度继电器的原理示意图及图形符号，它主要由转子、定子和触头3部分组成。转子是一个圆柱形永久磁铁，定子是一个鼠笼型空心圆环，由硅钢片叠成，并装有鼠笼型绕组。其转子的轴与被控电动机的轴相连，当电动机转动时，转子（圆柱形永久磁铁）随之转动产生一个旋转磁场，定子中的鼠笼型绕组切割磁力线而产生感应电流和磁场，两个磁场相互作用，使定子受力而跟随转动，当达到一定转速时，装在定子轴上的摆锤推动簧片触点运动，使常闭触点断开，常开触点闭合。当电动机转速低于某一数值时，定子产生的转矩减小，触点在簧片作用下复位。

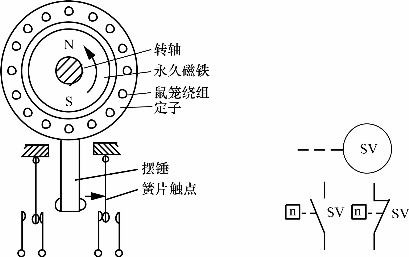

图1.14　感应式速度继电器的原理示意图及图形符号(www.daowen.com)

常用的速度继电器有JY1型和JFZ0型两种。其中JY1型可在700～3600r/min范围工作，JFZ0-1型适用于300～1000r/min，JFZ0-2型适用于1000～3000r/min。

一般速度继电器都具有两对转换触点，一对用于正转时动作，另一对用于反转时动作。触点额定电压为380V，额定电流为2A。通常速度继电器动作转速为130r/min，复位转速在100r/min以下。
