时间继电器在控制电路中用于时间的控制，按其动作原理可分为电磁式、空气阻尼式、电动式和电子式等，按延时方式可分为通电延时型和断电延时型。空气阻尼式时间继电器是利用空气阻尼原理获得延时的，它由电磁机构、延时机构和触头系统三部分组成。空气阻尼式时间继电器可以做成通电延时型，也可做成断电延时型，电磁机构可以是直流的，也可以是交流的，如图1.12所示。时间继电器线圈和延时接点的图形符号都有两种画法，线圈中的延时符号可以不画，接点中的延时符号可以画在左边也可以画在右边，但是圆弧的方向不能改变，如图1.12（b）和（d）所示。

现以通电延时型时间继电器为例介绍其工作原理。

图1.12（a）中通电延时型时间继电器为线圈不得电时的情况，当线圈通电后，动铁芯吸合，带动L型传动杆向右运动，使瞬动接点受压，其接点瞬时动作。活塞杆在塔形弹簧的作用下，带动橡皮膜向右移动，弱弹簧将橡皮膜压在活塞上，橡皮膜左方的空气不能进入气室，形成负压，只能通过进气孔进气，因此活塞杆只能缓慢地向右移动，其移动的速度和进气孔的大小有关（通过延时调节螺丝调节进气孔的大小可改变延时时间）。经过一定的延时后，活塞杆移动到右端，通过杠杆压动微动开关（通电延时接点），使其常闭触头断开，常开触头闭合，起到通电延时作用。

当线圈断电时，电磁吸力消失，动铁芯在反力弹簧的作用下释放，并通过活塞杆将活塞推向左端，这时气室内中的空气通过橡皮膜和活塞杆之间的缝隙排掉，瞬动接点和延时接点迅速复位，无延时。(www.daowen.com)

如果将通电延时型时间继电器的电磁机构反向安装，就可以改为断电延时型时间继电器，如图1.12（c）中断电延时型时间继电器所示。线圈不得电时，塔形弹簧将橡皮膜和活塞杆推向右侧，杠杆将延时接点压下（注意，原来通电延时的常开接点现在变成了断电延时的常闭接点了，原来通电延时的常闭接点现在变成了断电延时的常开接点），当线圈通电时，动铁芯带动L型传动杆向左运动，使瞬动接点瞬时动作，同时推动活塞杆向左运动，如前所述，活塞杆向左运动不延时，延时接点瞬时动作。线圈失电时动铁芯在反力弹簧的作用下返回，瞬动接点瞬时动作，延时接点延时动作。

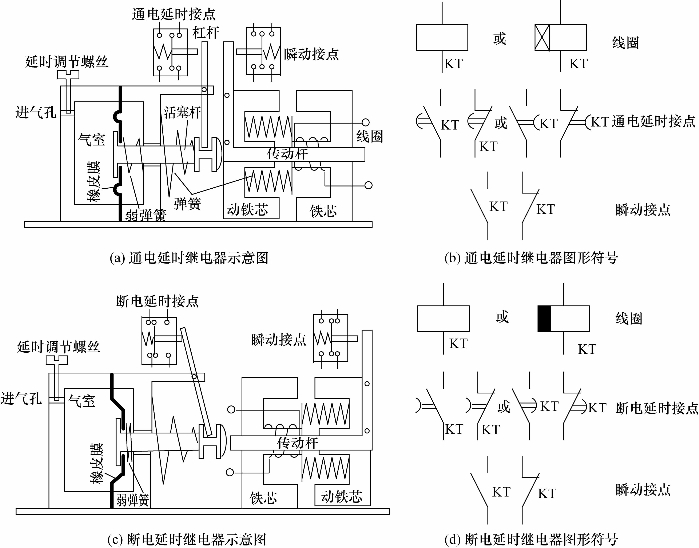

图1.12　空气阻尼式时间继电器示意图及图形符号

空气阻尼式时间继电器的优点是结构简单、延时范围大、寿命长、价格低廉，且不受电源电压及频率波动的影响，其缺点是延时误差大、无调节刻度指示，一般适用延时精度要求不高的场合。常用的产品有JS7-A、JS23等系列，其中JS7-A系列的主要技术参数为延时范围，分0.4s～60s和0.4s～180s两种，操作频率为600次/h，触头容量为5A，延时误差为±15%。在使用空气阻尼式时间继电器时，应保持延时机构的清洁，防止因进气孔堵塞而失去延时作用。时间继电器在选用时应根据控制要求选择其延时方式，根据延时范围和精度选择继电器的类型。
