1.接触器的主要技术参数

接触器的主要技术参数包括极数、额定工作电压、额定工作电流、吸引线圈的额定电压，约定发热电流、额定通断能力、额定操作频率等。

（1）极数。按接触器主触头的数量不同可分为两极、三极和四极接触器。

（2）额定工作电压。接触器的额定电压是指主触头的额定电压。交流有220V、380V和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。

（3）额定工作电流。接触器的额定电流是指主触头的额定工作电流。它是在一定的条件（额定电压、使用类别和操作频率等）下规定的，目前常用的电流等级为10A～800A。

（4）吸引线圈的额定电压。交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。

（5）约定发热电流。在规定条件下试验，电流在8h工作制下，各部分温升不超过极限时接触器所承载的最大电流。

（6）额定操作频率。接触器的额定操作频率是指每小时允许的操作次数，一般为300次/h、600次/h和1200次/h。

（7）动作值。动作值是指接触器的吸合电压和释放电压。规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合，释放电压不高于线圈额定电压的70%。

（8）机械寿命和电气寿命。接触器是频繁操作电器，应有较高的机械和电气寿命，该指标是产品质量的重要指标之一。

2.接触器的常用类型

（1）交流接触器。

交流接触器的主触头流过交流电流，但对它的吸引线圈的电压并没有硬性规定，通常施加交流电压，也有为了增加接触器的开闭次数和可靠性采用直流吸引线圈的。目前，国内常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX1、CJX2、3TB和3TD等系列。(www.daowen.com)

CJ20系列是全国统一设计的新型接触器，主要适用于交流50Hz、电压660V及以下的电力线路中。它的磁系统采用双线圈的U形铁芯，吸引线圈一般用铜线绕成。由于交流接触器的吸引线圈电阻较小，故铜损引起的发热不多，其发热主要来源于铁芯，为了增加铁芯的散热面积，吸引线圈设有骨架，使铁芯与线圈隔离并将线圈制成粗而短的圆桶状。

触头系统采用双断点结构，动触桥为船形，具有较高的强度和较大的热容量。主触头通常有3对，也有1对、2对或5对的，辅助触点在主触点两侧，25A以上的交流接触器装有灭弧罩，灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。

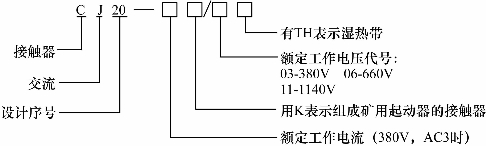

交流接触器型号意义如图1.6所示。

图1.6　交流接触器型号的意义

（2）直流接触器。

直流接触器主要用于额定电压至440V、额定电流至1600A的直流电力线路中，作为远距离接通和分断电路，控制直流电动机的频繁起动、停止和反向。

直流电磁机构通以直流电，铁芯中无磁滞和涡流损耗，因而铁芯不发热。而吸引线圈的匝数多，电阻大、铜耗大，线圈本身发热。因此吸引线圈做成长而薄的圆筒状，且不设线圈骨架，使线圈与铁芯直接接触，以便散热。

触头系统也有主触头与辅助触头。主触头一般做成单级或双极。单极直流接触器用于一般的直流回路中，双极直流接触器用于分断后电路完全隔断的电路以及控制电机的正反转电路中。由于通断电流大，通电次数多，故采用滚滑接触的指形触头，辅助触头由于通断电流小，常采用点接触的桥式触头。

直流接触器一般采用磁吹灭弧装置。国内常用的直流接触器有CZ18、CZ21、CZ22等系列。

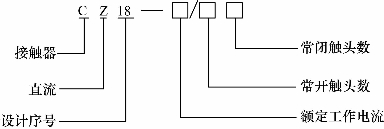

直流接触器型号意义如图1.7所示。

图1.7　直流接触器型号的意义
