电磁式接触器主要由电磁机构、触头系统、灭弧装置等部分组成。如图1.4所示为交流接触器的结构示意图及图形符号。

图1.4　交流接触器的结构示意图及图形符号

（1）电磁机构。电磁机构由线圈、动铁芯（衔铁）和静铁芯组成。

（2）触头系统。交流接触器的触头系统包括主触头和辅助触头。主触头用于通、断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有2对常开和2对常闭触头。

（3）灭弧装置。容量在10A以上的接触器都有灭弧装置。对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。(www.daowen.com)

（4）其他部件。包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接电源侧，2、4、6接负荷侧。辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁芯向下运动，动铁芯带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。直流接触器的图形符号和文字符号同交流接触器，交（直）流接触器的图形符号和文字符号如图1.5所示。

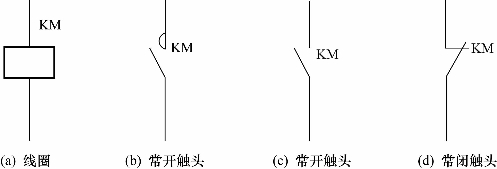

图1.5　交（直）流接触器的图形符号和文字符号
