几种钢筋电渣压力焊机见图24-57～图24-59。

HYS630竖向钢筋电渣压力焊机产品特点及技术参数：

1）产品性能特点

①包括控制系统的一体式动圈交流焊接电源；主回路采用晶闸管模块，灵敏可靠，与用接触器控制方式相比振动小、噪声低，维护简单。

②一台焊机可配多套卡具，流水作业，工作效率高。无空载损耗，节约电能。

③卡具体积小、重量轻、装卡方便，适于焊接密度较大的钢筋。

④焊接电压、时问显示为一体，引弧可靠、操作简便。

⑤施工距离半径可达20m以上，施工中无明火、明弧及铁液飞溅，安全系数高，可作为普通交流焊条电弧焊机使用。

2）主要技术参数，见表24-33。

(www.daowen.com)

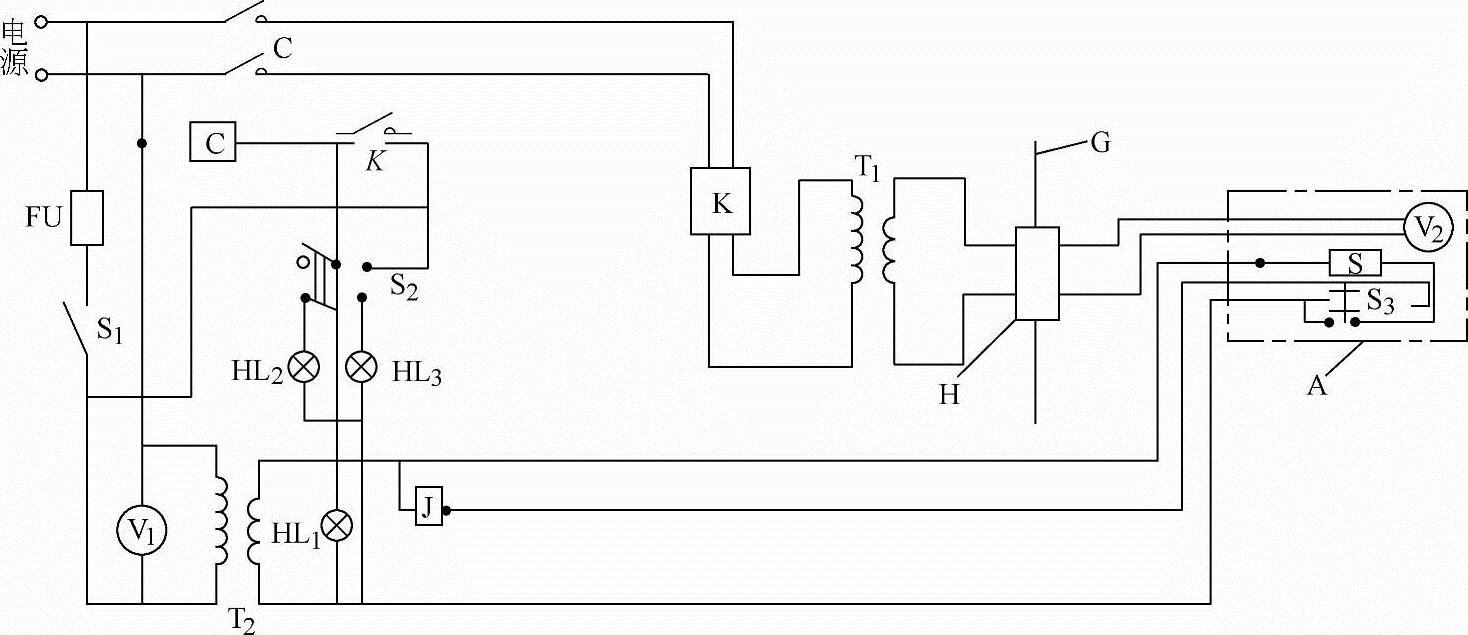

图24-56 电渣压力焊机电气原理图

S₁—电流粗调开关 S₂—电源开关 S₃—转换开关 T₁—弧焊变压器 T₂—控制变压器 k—通用继电器 HL₁—电源指示灯 HL₂—电渣压力焊指示灯 HL₃—焊条电弧焊指示灯 V₁—一次电压表 V₂—二次电压表 S—时问显示器 H—焊接夹具 C—交流接触器 FU—熔断器 G—钢筋 A—监控器

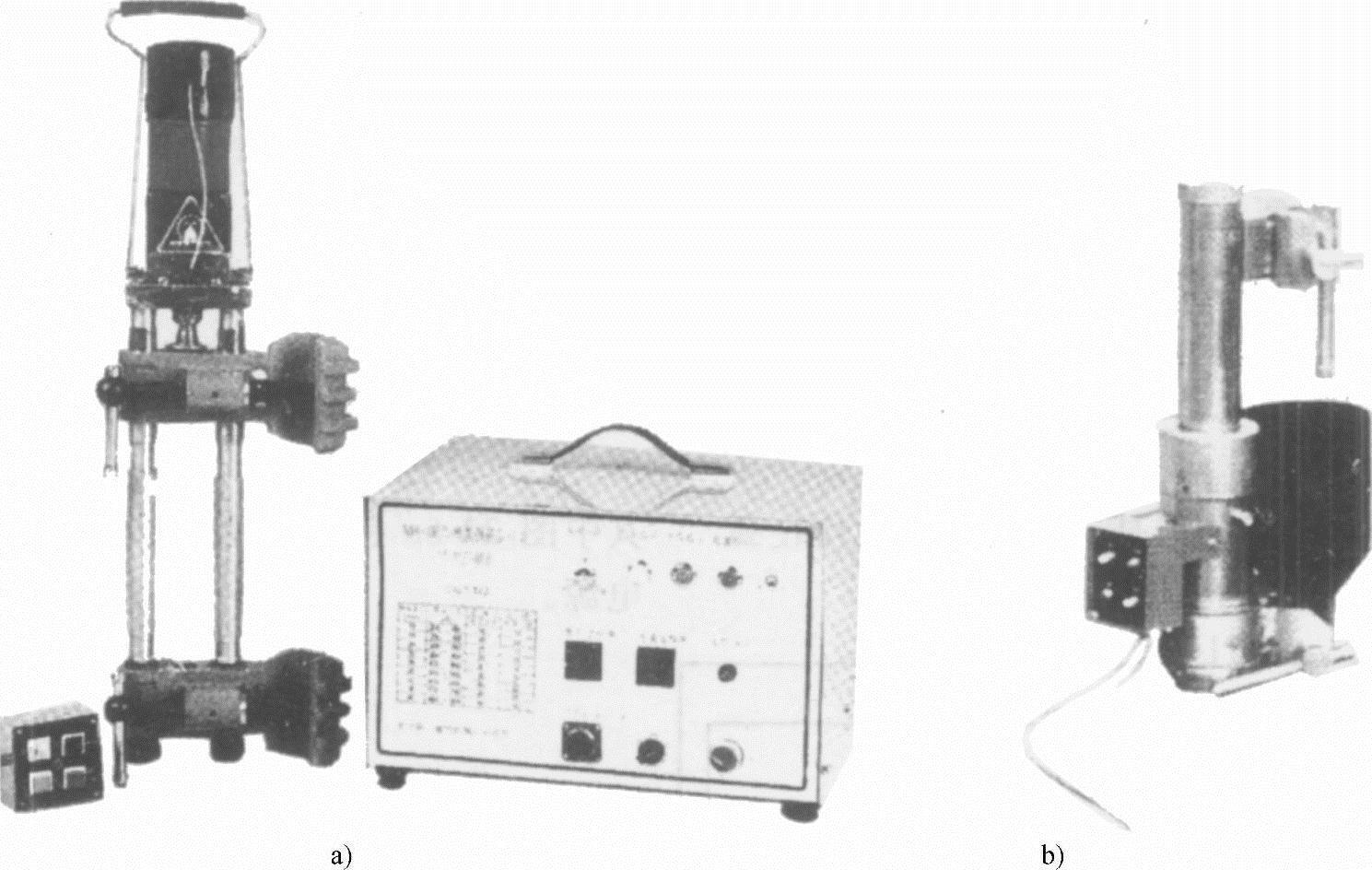

图24-57 钢筋电渣压力焊机（一）

a）LDZ-32型，杠杆加压，同体式 b）MH-36型，摇臂加压，分体式

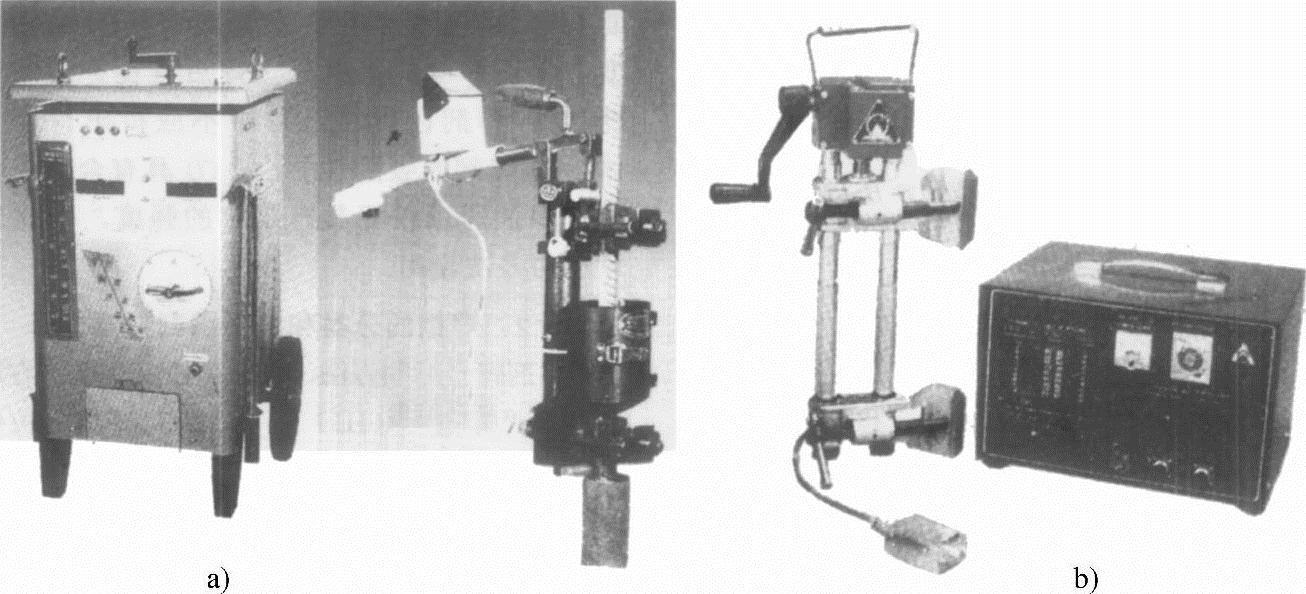

图24-58 钢筋电渣压力焊机（二）

a）MZH-36-1型电动丝杠加压，分体式 b）ZDH-36型自动焊机夹具
