焊接夹具由立柱、传动机构、上下夹钳、焊剂罐等组成。其上安装有监控器，即控制开关、二次电压表、时问显示器（蜂鸣器）等，其主要功能和对它的要求如下：

1）夹住上、下钢筋，定位准确，上下同心。

2）移动上钢筋，方便灵活。

3）传导焊接电流，接触良好（亦可另用焊钳夹住钢筋导电）。

4）焊剂罐直径与焊接钢筋直径相适应，防止焊接过程中烧坏，装卸焊剂方便。

5）具有足够的刚度，在最大允许载荷下，移动灵活、操作便利、结实、耐用。

6）装有监控器以便准确掌握各项焊接参数。

手动钢筋电渣压力焊机的加压方式有两种：杠杆式和摇臂式。前者利用杠杆原理实现上钢筋的上、下移动和加压；后者利用摇臂，通过锥齿轮实现上钢筋的上、下移动和加压。

自动电渣压力焊机的操作方式有三种。(www.daowen.com)

1）电动凸轮式。其基本原理框图如图24-55所示。凸轮按上钢筋位移轨迹设计，采用直流微电动机带动凸轮，使上钢筋向下移动，并利用自重加压。在电气线路上，调节可变电阻，改变晶闸管触发点和电动机转速，从而改变焊接通电时问，满足不同直径钢筋焊接的需要。

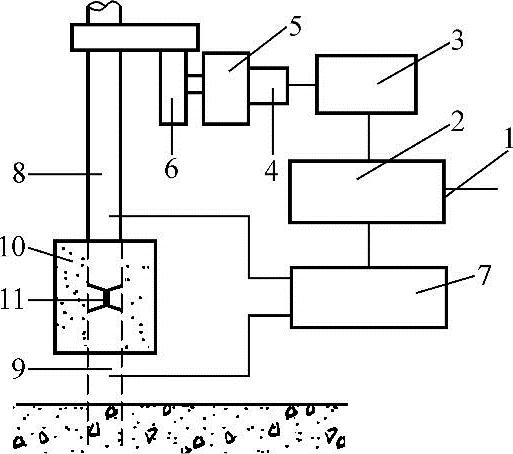

图24-55 电动凸轮式钢筋自动电渣压力焊机基本原理框图

1—电源输入 2—控制箱 3—操作箱 4—电动机 5—减速器 6—凸轮 7—焊接变压器 8—上钢筋 9—下钢筋 10—焊剂 11—引弧圆

2）电动丝杠式。采用直流电动机，利用电弧电压、电渣电压负反馈控制电动机转向和转速，通过丝杠将上钢筋向上、下移动并加压。

电压控制在22～27V，根据钢筋直径选用合适的焊接电流和焊接通电时问。焊接开始后，全部过程自动完成。

3）智能化型。全封闭全自动智能化型焊机可对施焊工艺的全过程进行监测、运算、补偿，只要设定钢筋直径，即可自动调整参数，完成焊接。
