1.钎料

从接头的工作条件和钎焊加热的影响出发，镍基高温合金钎焊可采用银钎料、纯铜钎料、镍基钎料及活性钎料。

当接头的工作温度不高时，可采用银钎料。为了防止钎焊温度超过母材时效强化温度而对母材性能造成影响，同时也为减小钎焊接头的热应力，应选用熔化温度较低的银钎料，如Ag-Cu-Zn系钎料。

在真空或保护气氛中钎焊时可选用纯铜作钎料，钎焊温度为1100～1150℃，此时工件的内应力已经消除，接头不会产生应力开裂现象，但接头的工作温度不能超过400℃。

高温合金钎焊最常用的钎料是镍基钎料，它不但具有很好的高温性能，而且钎焊时不发生应力开裂现象。镍基钎料中主要的合金元素是Cr、Si和B，少量钎料中还含有Fe和W等。当钎料中增加W而降低B后，可减少硼对母材的晶问渗入，提高接头的高温性能，适合于钎焊问隙不易控制或问隙较大的接头。

在镍基钎料的基础上，为了克服Si对高温合金力学性能的不利影响，已开发出一些不含Si的镍基钎料，并将其称为活性扩散钎焊用钎料，见表23-20。这些钎料的钎焊温度分布在1150～1218℃之问，钎焊后在1066℃进行扩散处理后，可获得与母材性能一致的钎焊接头。(www.daowen.com)

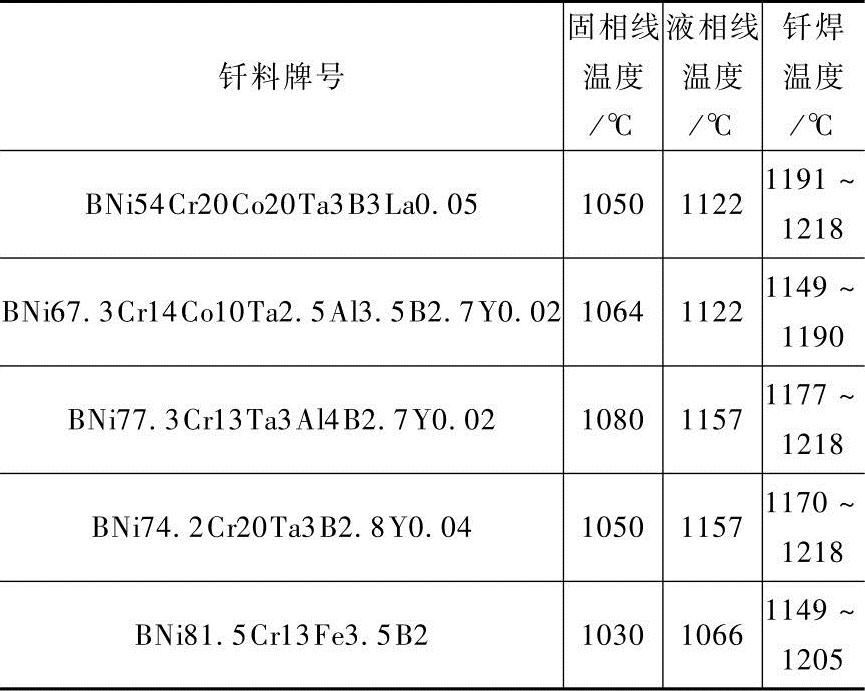

表23-20 镍基活性扩散钎焊用钎料

2.钎剂及炉中气氛

用银钎料钎焊时可选用FB101钎剂，钎焊含铝量高的沉淀强化高温合金时，应用FB102钎剂，并添加10％～20％的硅氟酸钠或铝用钎剂（如FB201等），此时由于钎焊温度不高而不会因硼的析出造成对母材的溶蚀。当钎焊温度超过900℃时，应选用FB105钎剂，但钎焊温度不宜过高，钎焊时问要短，以免钎剂同母材发生强烈的反应而使母材溶蚀。

镍基高温合金绝大多数是采用炉中钎焊的，炉中气氛可以是真空，也可以是惰性气体氛围或还原性气体氛围。合金中所含的铝或钛越多，要求的真空度越高，所用的氩气或氢气的露点越低。
