钎料的选择主要根据构件用途和表面加工情况而定，作为耐热结构使用时，选择钎焊温度高、耐热性好的钎料；而用于化工耐蚀结构则选择钎焊温度低、耐蚀性好的钎料。具体选择时，首先应根据钎焊表面的加工情况来考虑。

1.表面经过金属化的选择

对于经过表面金属化的石墨，可采用延性高、耐蚀性好的纯铜钎料。银基及铜基活性钎料对石墨和金刚石均有良好的润湿性和流动性，但钎焊接头的使用温度难以超过400℃。对于400～800℃之问使用的石墨构件及金刚石工具，通常选用金基、钯基、锰基或钛基钎料；800～1000℃之问使用的接头，则选用镍基或钴基钎料。石墨构件在1000℃以上使用时，可选用镍、钯、钛等纯金属钎料，或含有钼、钽等能与碳形成碳化物的合金钎料。

2.表面未经金属化的选择(www.daowen.com)

对于不进行表面金属化的石墨或金刚石，可采用表23-19所示的活性钎料进行直接钎焊。由于这些钎料大多是钛基二元或三元合金，因而具有很高的活性。纯钛与石墨反应强烈，可生成很厚的碳化物层，且与石墨的线胀系数差别较大，易产生裂纹，故不能做钎料使用。钛中加入Cr、Ni可以降低熔点，同时改善润湿性。钛基三元合金以Ti-Zr为主，加入Ta、Nb等元素，具有低的线胀系数，可以降低钎焊接头的热应力。以Ti-Cu为主的三元合金适合于石墨与钢的钎焊，接头具有较高的耐蚀性能。

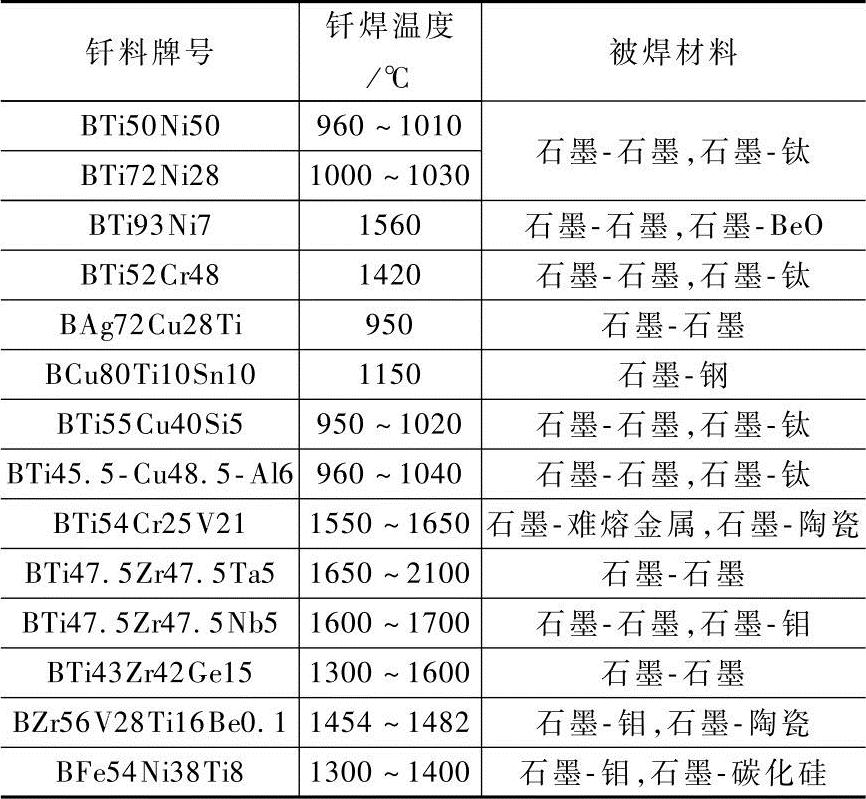

表23-19 石墨和金刚石直接钎焊用钎料
