根据使用温度的要求，对钨、钼、钽和铌进行钎焊时，可选用两类钎料，一类是工作温度低于1000℃的钎料，另一类是工作温度高于1000℃的高温钎料，具体情况见表23-16。

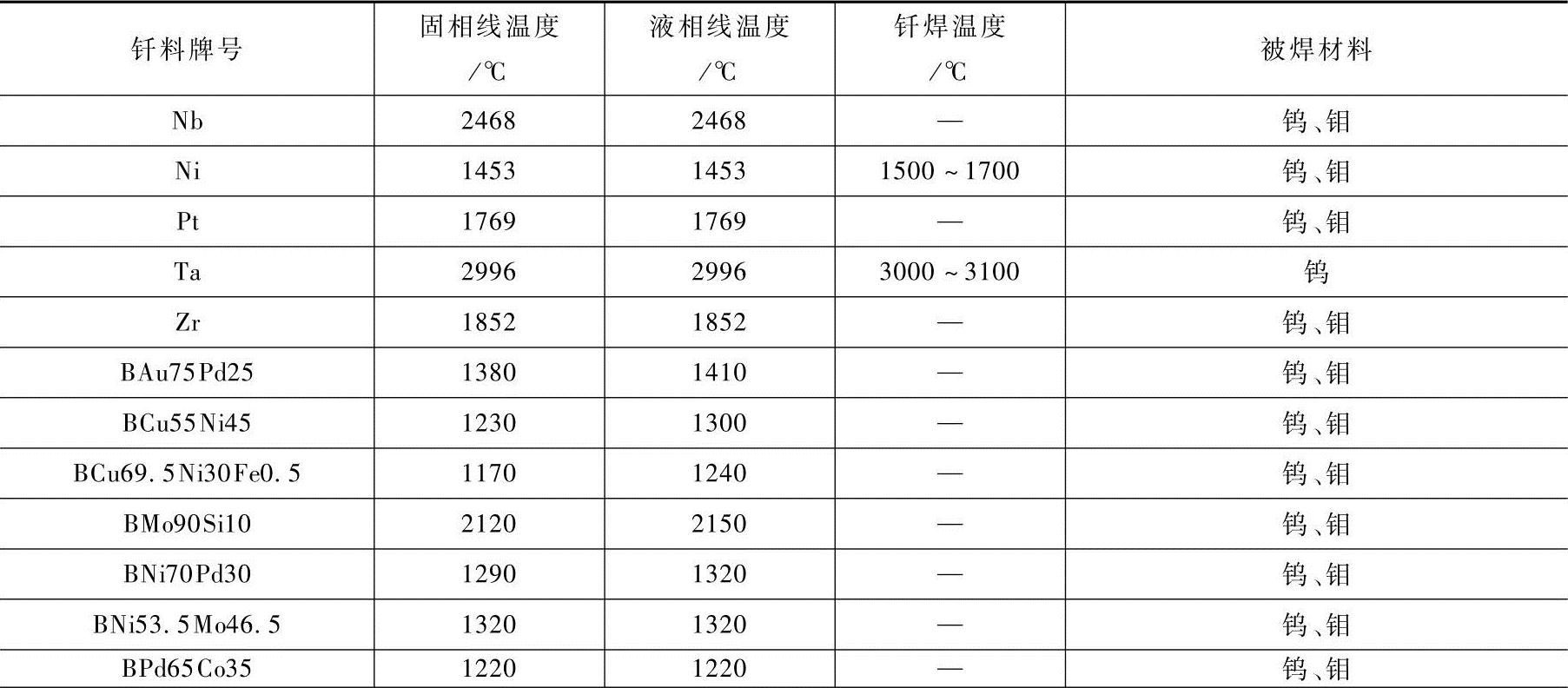

表23-16 难熔金属高温钎焊用钎料

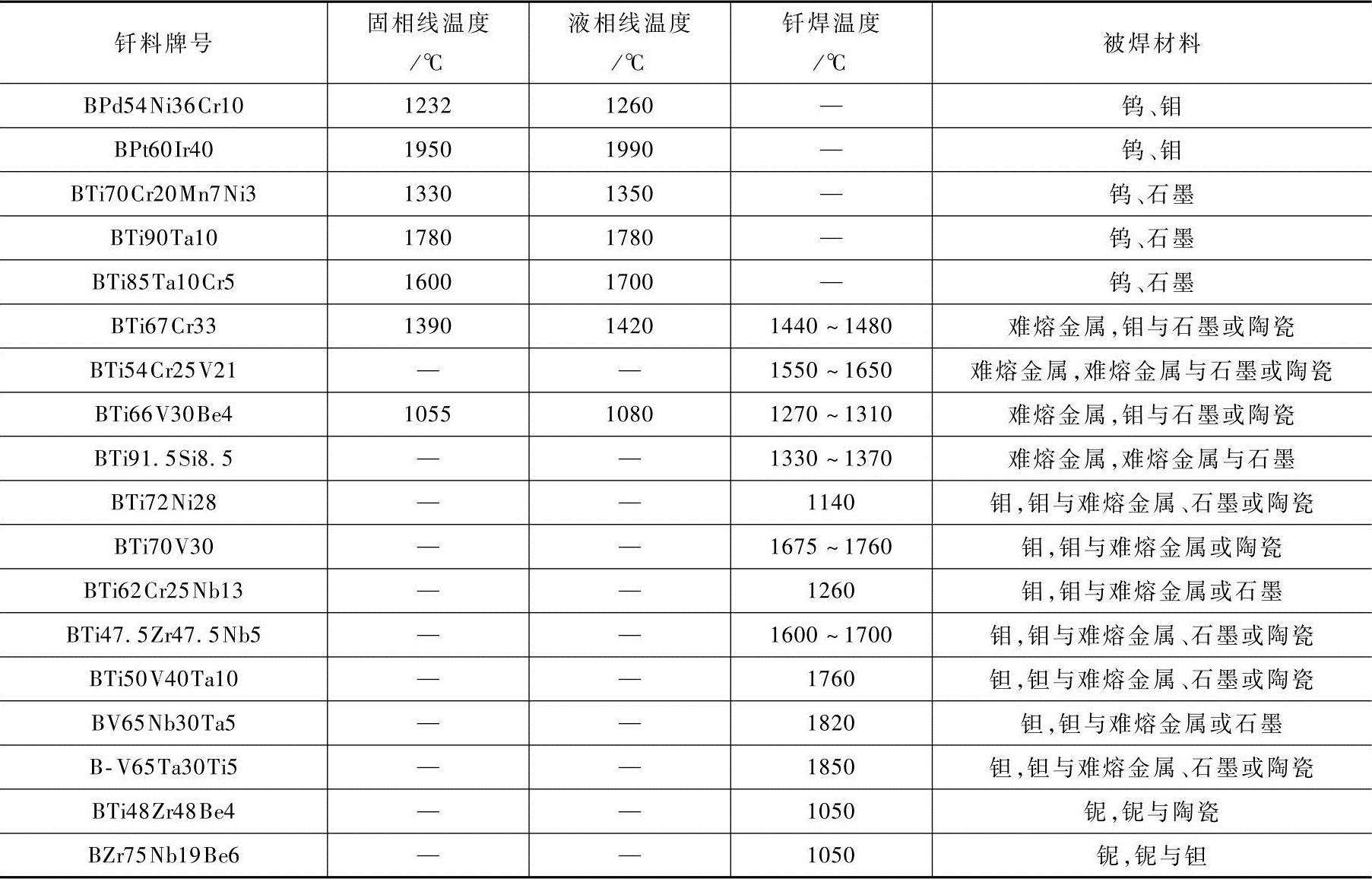

（续）

1.钨钎焊用钎料(www.daowen.com)

凡温度低于3000℃的各种钎料均可用于钨的钎焊。其中，400℃以下使用的构件，可选用铜基或银钎料；在400～900℃之问使用的构件，通常选用金基、锰基、镍基、钯基或钴基钎料；高于1000℃使用的构件，多采用纯金属铌、钽、镍、铂、钯、钼等钎料。铂基钎料钎焊后的构件，其工作温度已经达到2150℃，如果在钎焊后进行1080℃的扩散处理，则最高工作温度可达3038℃。

2.钼钎焊用钎料

钎焊钨的钎料大多数都可以用于钼的钎焊。其中，400℃以下工作的钼构件，可选用铜基或银钎料；400～650℃之问工作的电子器件及非结构件，可以使用Cu-Ag、Au-Ni、Pd-Ni或Cu-Ni等钎料；更高温度下工作的构件，可采用钛基或其他高熔点的纯金属钎料。应注意的是，一般不推荐使用锰基、钴基和镍基钎料，以避免在钎缝中形成脆性金属问化合物。

3.钽和铌钎焊用钎料

钽或铌构件在1000℃以下使用时，可以选用铜基、锰基、钴基、钛基、镍基、金基及钯基钎料，其中Cu-Au、Au-Ni、Pd-Ni、Pt-Au-Ni、Cu-Sn钎料对钽和铌的润湿性强，钎缝成形好，接头强度也比较高。由于银钎料有使钎焊金属变脆的倾向，应尽可能避免使用。在1000～1300℃之问使用的构件，钎料应选用与它们形成无限固溶体的纯金属Ti、V、Zr，或以这些金属为基的合金。使用温度更高时，可选用含Hf的钎料。
