1.钛及其合金钎焊用钎料

钛及其合金很少用软钎料钎焊，硬钎焊所用的钎料主要有银基、铝基、钛基或钛锆基三大类，其牌号和钎焊温度见表23-14。

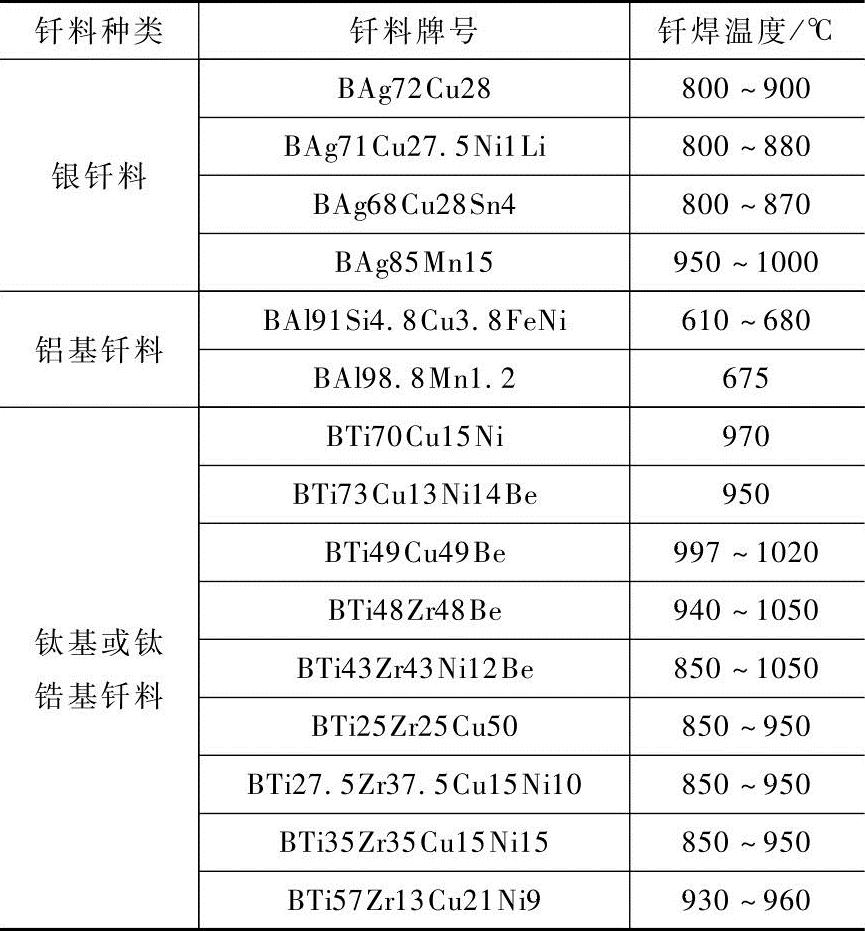

表23-14 钛及其合金钎焊用钎料

银钎料主要用于工作温度低于540℃的构件。使用纯银钎料的接头强度低，容易产生裂纹，接头的耐蚀性及抗氧化性较差。Ag-Cu钎料的钎焊温度比银低，但润湿性随Cu含量的增加而下降。含有少量Li的Ag-Cu钎料，可以改善润湿性和提高钎料与母材的合金化程度。Ag-Li钎料具有熔点低、还原性强等特点，适用于保护气氛中钎焊钛及钛合金，但真空钎焊会因Li的蒸发而对炉子造成污染。Ag-5Al-（0.5～1.0）Mn钎料是钛合金薄壁构件的优选钎料，钎焊接头的抗氧化和耐腐蚀性能好。采用银钎料钎焊的钛及钛合金接头的抗剪强度见表23-15。

表23-15 钛及其合金的钎焊规范和接头强度

(www.daowen.com)

铝基钎料的钎焊温度低，不会引起钛合金发生β相转变，降低了对钎焊夹具材料和结构的选择要求。这种钎料与母材的相互作用程度低，溶解和扩散也不明显，但钎料的塑性好，容易将钎料和母材轧制在一起，故非常适宜钎焊钛合金散热器、蜂窝结构和层板结构。

钛基或钛锆基钎料一般都含有Cu、Ni等元素，它们在钎焊时能快速扩散到基体中而与钛反应，造成基体的溶蚀，并形成脆性层。因此，钎焊时应严格控制钎焊温度和保温时问，尽可能不用于薄壁结构的钎焊。BTi48Zr48Be是典型的钛锆钎料，它对钛有良好的润湿性，钎焊时母材无晶粒长大倾向。

2.锆及其合金钎焊用钎料

钎焊锆及其合金的钎料主要有BZr50Ag50、BZr76Sn24和BZr95Be5等，它们广泛应用于核动力反应堆的锆合金管道的钎焊。

3.钎剂和保护气体

钛、锆及其合金在真空和惰性气体（氦、氩）中钎焊可获得满意的结果。氩气保护钎焊应使用高纯氩，露点必须是-54℃或更低。火焰钎焊时必须采用含有金属钠、钾、锂的氟化物和氯化物的特殊钎剂。
