1.钎料

钎焊工具钢和硬质合金通常采用纯铜、铜锌和银铜钎料。

纯铜对各种硬质合金均有良好的润湿性，但需在氢的还原性气氛中钎焊才能得到最佳效果。同时，由于钎焊温度高，接头中的应力较大，导致裂纹倾向增大。采用纯铜钎焊接头的抗剪强度约为150MPa，接头塑性也较高，但不适于高温工作。

铜锌钎料是钎焊工具钢和硬质合金最常用的钎料。为提高钎料的润湿性和接头的强度，在钎料中常添加锰、镍、铁等合金元素。例如，BCu58ZnMn中就加有质量分数为4％的锰，使硬质合金钎焊接头的抗剪强度在室温达到300～320MPa，在320℃时仍能维持220～240MPa。在BCu58ZnMn的基础上加入少量的钴，可使钎焊接头的抗剪强度达到350MPa，并且具有较高的冲击韧度和疲劳强度，显著提高了刀具和凿岩工具的使用寿命。

银铜钎料的熔点较低，钎焊接头产生的热应力较小，有利于降低硬质合金钎焊时的开裂倾向。为改善钎料的润湿性并提高接头的强度和工作温度，钎料中还常添加锰、镍等合金元素。例如，BAg50CuZnCdNi钎料对硬质合金的润湿性极好，钎焊接头具有良好的综合性能。

除上述三种类型的钎料外，对于工作温度在500℃以上且接头强度要求较高的硬质合金，可以选用锰基和镍基钎料，如BMn50NiCuCrCo和BNi75CrSiB等。对于高速钢的钎焊，应选择钎焊温度与淬火温度相匹配的专用钎料，见表23-13。这种钎料分为两类，一类为锰铁型钎料，主要由锰铁及硼砂组成，所钎焊的接头抗剪强度一般为100MPa左右，但接头易出现裂纹；另一类为含镍、铁、锰和硅的特殊铜合金，用它钎焊的接头不易产生裂纹，其抗剪强度能提高到300MPa。(www.daowen.com)

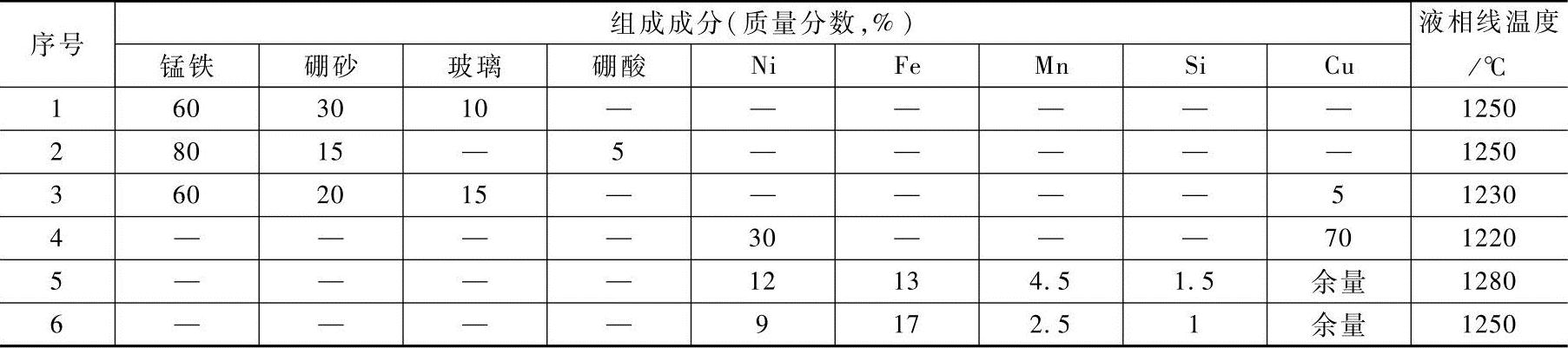

表23-13 钎焊高速钢专用钎料的组成成分及液相线温度

2.钎剂和保护气体

钎剂的选择应与所焊的母材和所选的钎料相配合。工具钢和硬质合金钎焊时，所用的钎剂主要以硼砂和硼酸为主，并加入一些氟化物（kF、NaF、CaF₂等）。铜锌钎料配用FB301、FB302和FB105钎剂，银铜钎料配用FB101～FB104钎剂。采用专用钎料钎焊高速钢时，主要配用硼砂钎剂。

为了防止工具钢在钎焊加热过程中的氧化和免除钎焊后的清理，可以采用气体保护钎焊。保护气体可以是惰性气体，也可以是还原性气体，要求气体的露点应低于-40℃。硬质合金可在氢气保护下进行钎焊，所需氢气的露点应低于-59℃。
