1.软钎焊用钎料及钎剂

软钎焊中应用最广的钎料是锡铅钎料，其润湿性和铺展性随钎料中含锡量的增加而提高。这种钎料的工艺性和经济性均好，接头强度也能很好地满足使用要求。锡的质量分数超过95％的锡铅钎料主要用于食品工业和餐具的钎焊，以减少铅的污染。SSn60Pb和SSn63Pb的熔化温度最低，具有优越的工艺性能，主要用于电子器件的手工钎焊、波峰钎焊、热熔钎焊和浸渍钎焊等。SSn63PbAg可减轻母材镀银层的溶蚀，提高钎料的抗蠕变性能和疲劳性能。SPb60Sn和SPb60SnSb是最通用的钎料，广泛应用于散热器、管道、电气接头、家用制品和发动机部件的钎焊。镉基钎料是软钎料中耐热性最好的钎料，接头承受的最高温度可达250℃，并具有较好的耐蚀性。用镉基钎料钎焊铜和铜合金时，在界面上容易形成脆性的铜镉化合物，所以必须采用电阻钎焊等快速加热的方法。采用软钎料钎焊时，铜及黄铜接头的强度见表23-4。

表23-4 铜及黄铜软钎焊接头的强度

用锡铅钎料钎焊铜时，可选松香酒精溶液或活性松香和ZnCl₂+NH₄Cl水溶液等无腐蚀性钎剂，后者还可用于黄铜、青铜和铍青铜的钎焊。钎焊铝黄铜、铝青铜和硅黄铜时，钎剂可为氯化锌盐酸溶液。钎焊锰白铜时，钎剂可选磷酸溶液。用铅基钎料钎焊时，可用氯化锌水溶液作为钎剂。用镉基钎料时，可采用FS205钎剂。

然而，随着世界范围内对环保要求的不断提高，禁止使用有毒、有害物质的呼声越来越强，有关法律、法规也相继出台，被称为环保型无铅钎料的研制、生产和应用进入了一个崭新的发展阶段。现已开发出以锡为基的Sn-Ag系和Sn-Zn系无铅钎料，如SSn96Ag3.5Cu0.5和SSn86Zn9In5等，以便取代广泛应用的锡铅钎料。与此同时，配合无铅钎料使用的钎剂也在研发之中，并已生产和应用。

2.硬钎焊用钎料及钎剂(www.daowen.com)

硬钎焊铜时，可以采用银钎料和铜磷钎料。银钎料的熔点适中，工艺性好，并具有良好的力学性能、导电和导热性能，是应用最广的硬钎料。对于要求导电性能高的工件，应选含银量高的BAg70CuZn钎料。真空钎焊或保护气氛炉中钎焊，应选用不含挥发元素的BAg50Cu、BAg60CuSn等钎料。含银量较低的钎料，价格便宜，钎焊温度高，钎焊接头的韧性较差，主要用于钎焊要求较低的铜及铜合金。铜磷和铜磷银钎料只能用于铜及铜合金的硬钎焊。其中，BCu93P具有良好的流动性，用于机电、仪表和制造工业中不受冲击载荷零件的钎焊，最适宜的问隙为0.003～0.005mm。铜磷银钎料（如BCu70PAg）的韧性和导电性能都比铜磷钎料好，主要用于导电要求高的电气接头。采用硬钎料钎焊时，铜及黄铜接头的力学性能见表23-5。

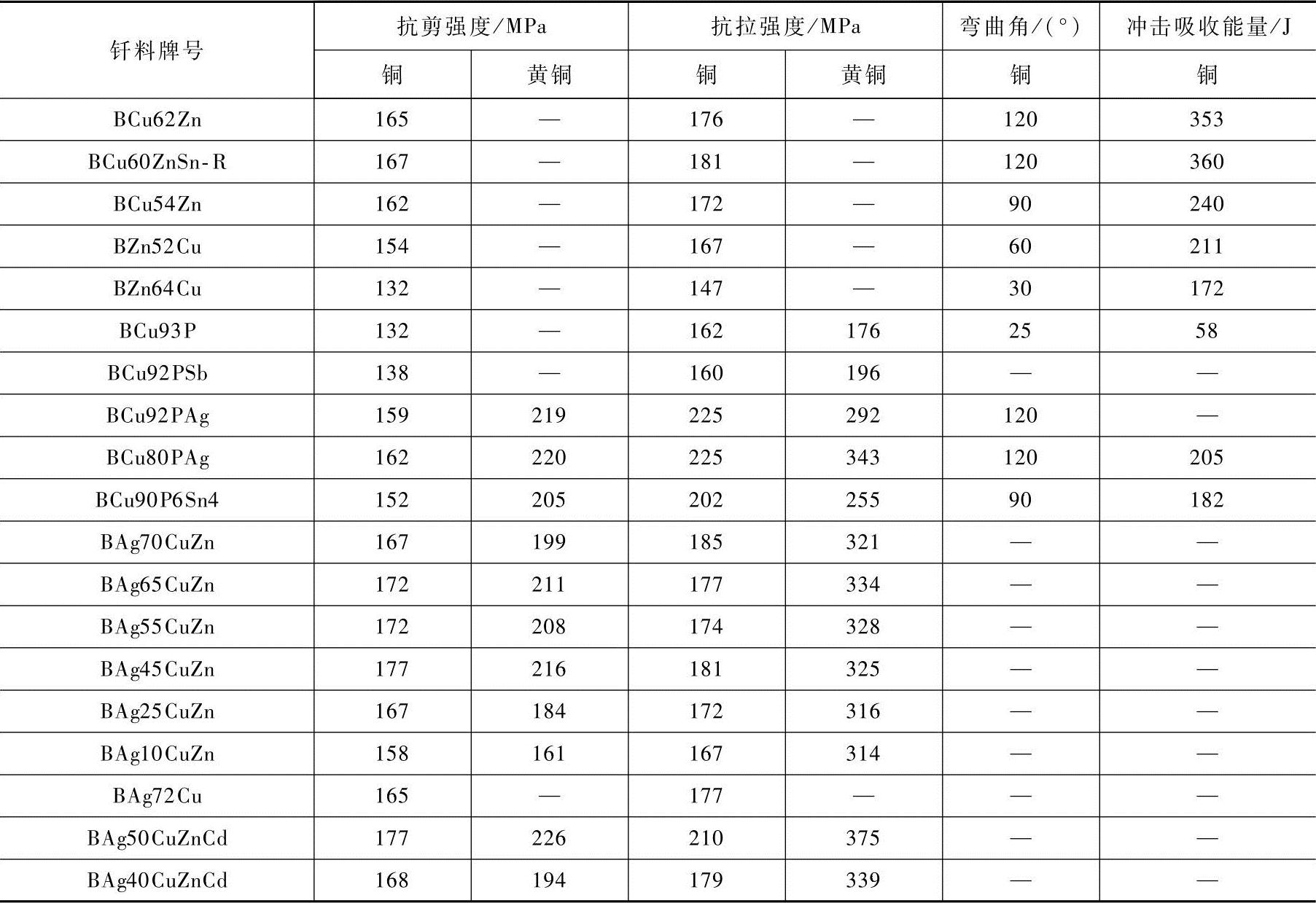

表23-5 铜及黄铜硬钎焊接头的力学性能

用银钎料钎焊铜及铜合金时，采用FB101或FB102钎剂可得到良好的效果。钎焊铍青铜和硅青铜，最好采用FB102。用银铜锌镉钎料钎焊时，应采用FB103。用铜磷、铜磷银钎料钎焊纯铜时可以不用钎剂，但钎焊黄铜及其他铜合金时必须使用。

惰性气体氩和氦以及氮都可用于钎焊铜及铜合金，无氧铜还可以在还原性气氛（如氢气）中钎焊。
