1.钎料

由于软钎焊中钎料与母材的成分及电极电位相差很大，易使接头产生电化学腐蚀，因而铝及铝合金的软钎焊是不常应用的方法。软钎焊主要采用锌基钎料和锡铅钎料，按使用温度范围可分为低温软钎料（150～260℃）、中温软钎料（260～370℃）和高温软钎料（370～430℃）。当采用锡铅钎料并在铝表面预先镀铜或镀镍进行钎焊时，可防止接头界面处产生腐蚀，从而提高接头的耐蚀性。

铝及铝合金的硬钎焊方法应用很广，如铝波导、蒸发器、散热器等部件大量采用硬钎焊方法。铝及铝合金的硬钎焊只能采用铝基钎料，其中铝硅钎料应用最广，它的具体适用范围和所钎焊接头的抗剪强度分别见表23-2和表23-3。但这种钎料的熔点都接近母材，因此钎焊时应严格而精确地控制加热温度，以免母材过热甚至熔化。

表23-2 铝及铝合金用硬钎料的适用范围

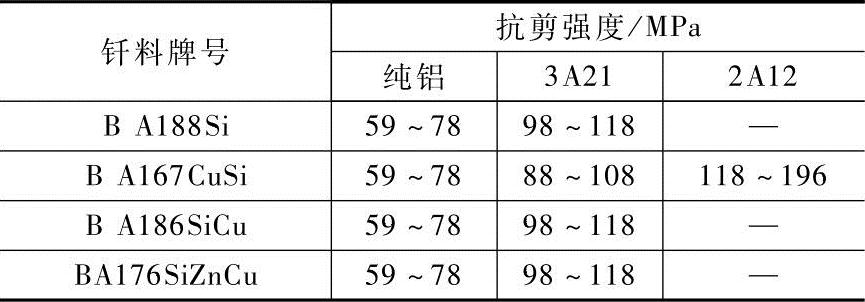

表23-3 铝硅系钎料钎焊的铝及铝合金接头的抗剪强度

(www.daowen.com)

铝硅钎料通常以粉末、膏状、丝材或薄片等形式供应。在某些场合下，采用以铝为本体、以铝硅钎料为复层的钎料复合板。这种钎料复合板通过滚压方法制成，并常作为钎焊组件的一个部件。钎焊时，复合板上的钎料熔化后，受毛细作用和重力作用而润湿、铺展，填满钎焊问隙。

2.钎剂和保护气体

铝及铝合金软钎焊时，常以专用的软钎剂进行去膜。与低温软钎料配用的是以三乙醇胺为基的有机钎剂，如FS204等。这种钎剂的优点是对母材的腐蚀作用很小，但钎剂作用时会产生大量的气体，影响钎料的润湿和填缝。与中温和高温软钎料配用的是以氯化锌为基的反应钎剂，如FS203、FS220A等。反应钎剂具有强烈的腐蚀性，其残渣必须在钎焊后清除干净。

铝及铝合金的硬钎焊目前仍然以钎剂去膜为主，所采用的钎剂包括氯化物基钎剂和氟化物基钎剂。氯化物基钎剂去氧化膜能力强，流动性好，但对母材的腐蚀作用大，钎焊后必须彻底清除其残渣。氟化物基钎剂是一种新型钎剂，其去膜效果好，而且对母材无腐蚀作用，但其熔点高，热稳定性差，只能配合铝硅钎料使用。

铝及铝合金硬钎焊时，常采用真空、中性或惰性氛围。当采用真空钎焊时，真空度一般应达到10^-3Pa的数量级。当采用氮气或氩气保护时，其纯度要很高，露点必须低于-40℃。
