铝及铝合金的钎焊性见表23-1。与其他常见的金属材料相比，铝及铝合金的钎焊性是较差的，主要原因有氧化膜很难去除，操作难度大，接头耐蚀性易受钎焊材料影响等。

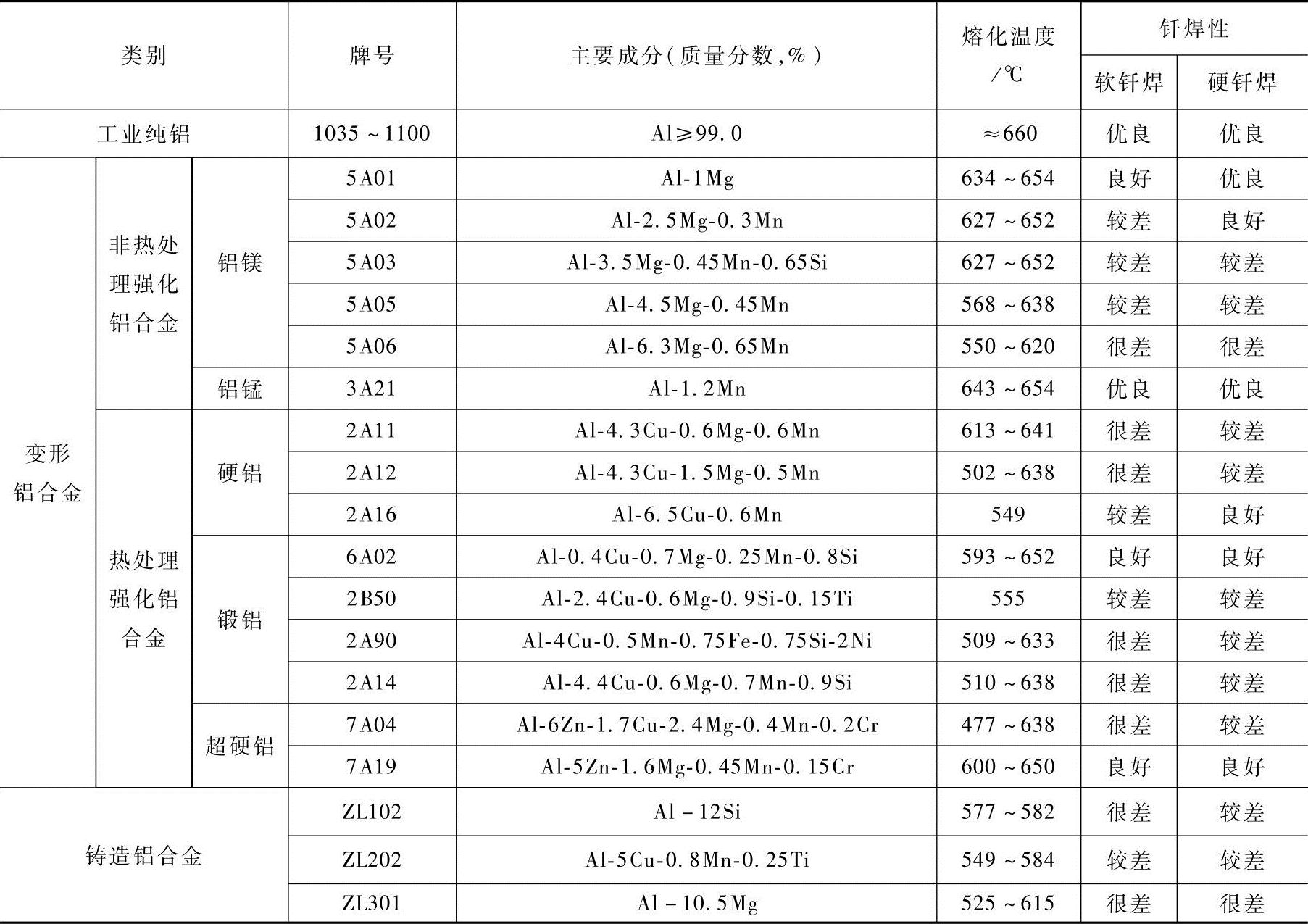

表23-1 常见铝及铝合金的钎焊性

1.氧化膜很难去除

铝对氧的亲和力很大，在表面上很容易形成一层致密、稳定，而且熔点很高的氧化膜Al₂O₃，同时含镁的铝合金还会生成也很稳定的氧化膜MgO。这两类氧化膜会严重阻碍钎料的润湿和铺展，而且很难去除。钎焊中，只有采用合适的钎剂才能使钎焊过程得以进行。(www.daowen.com)

2.操作难度大

铝及铝合金的熔点与所用的硬钎料的熔点相差不大，钎焊时可选择的温度范围很窄，温度控制稍有不当就容易造成母材过热甚至熔化，使钎焊过程难以进行。一些热处理强化的铝合金还会因钎焊加热而引起过时效或退火等软化现象，导致钎焊接头性能降低。火焰钎焊时，因铝合金在加热过程中颜色不改变而不易判断温度的高低，这也增加了对操作者的操作水平的要求。

3.接头耐蚀性易受钎焊材料影响

铝及铝合金的电极电位与钎料相差较大，使接头的耐蚀性降低，尤其是对软钎焊接头的影响更为明显。此外，铝及铝合金钎焊中采用的大部分钎剂都具有强烈的腐蚀性，即使钎焊后进行了清理，也不会完全消除钎剂对接头耐蚀性的影响。
