软钎剂主要是指在450℃以下钎焊的钎剂。它主要分为非腐蚀性钎剂和腐蚀性钎剂两大类。软钎剂由成膜物质、活化物质、助焊剂、稀释剂和溶剂等组成。常用金属的软钎焊性及钎剂选择见表22-36。软钎剂的组分结构列于表22-37。

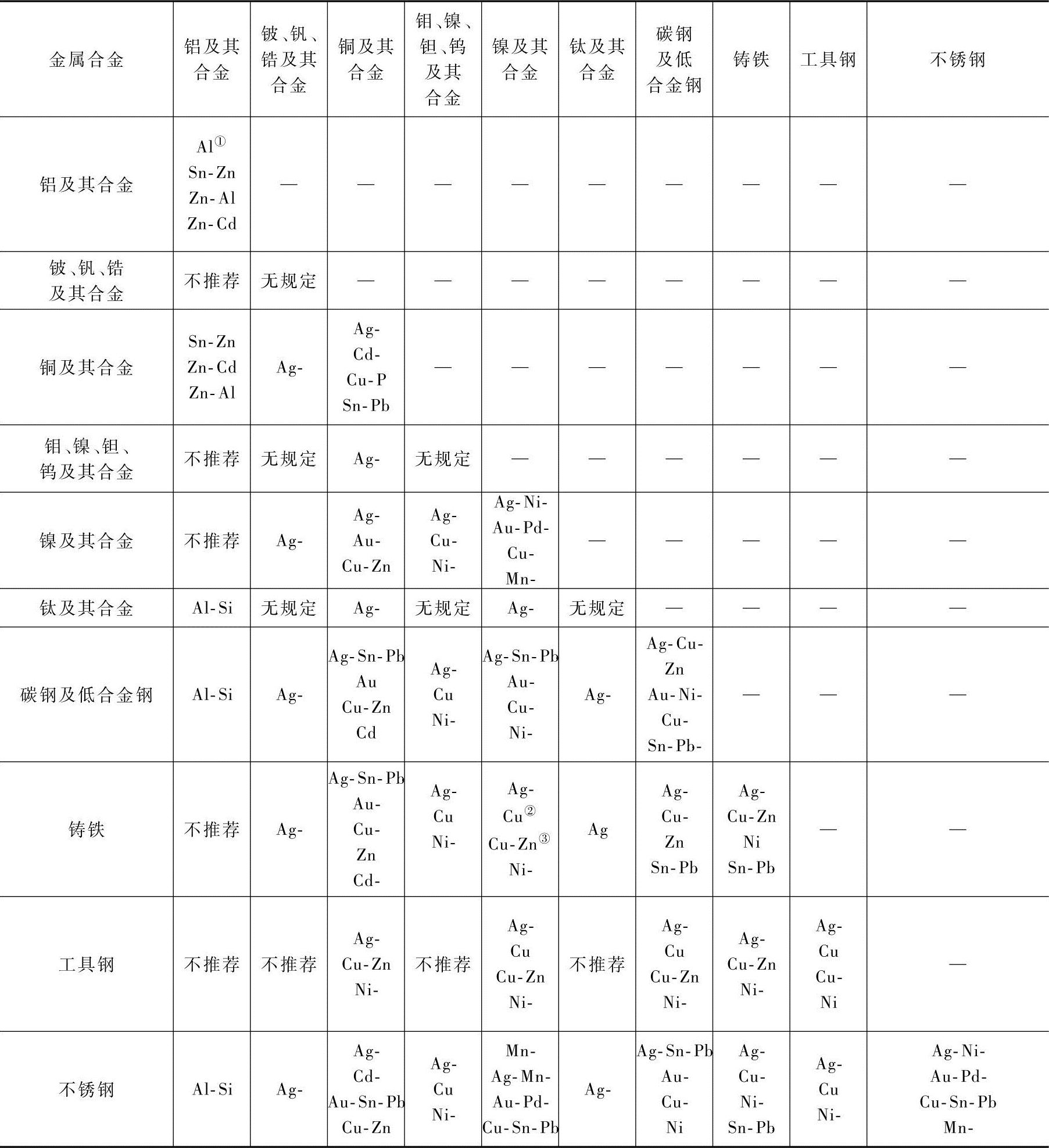

表22-36 各种村料组合适用的钎料

①Al为铝基钎料。

②Cu为纯铜钎料。

③Cu-Zn为铜锌钎料。

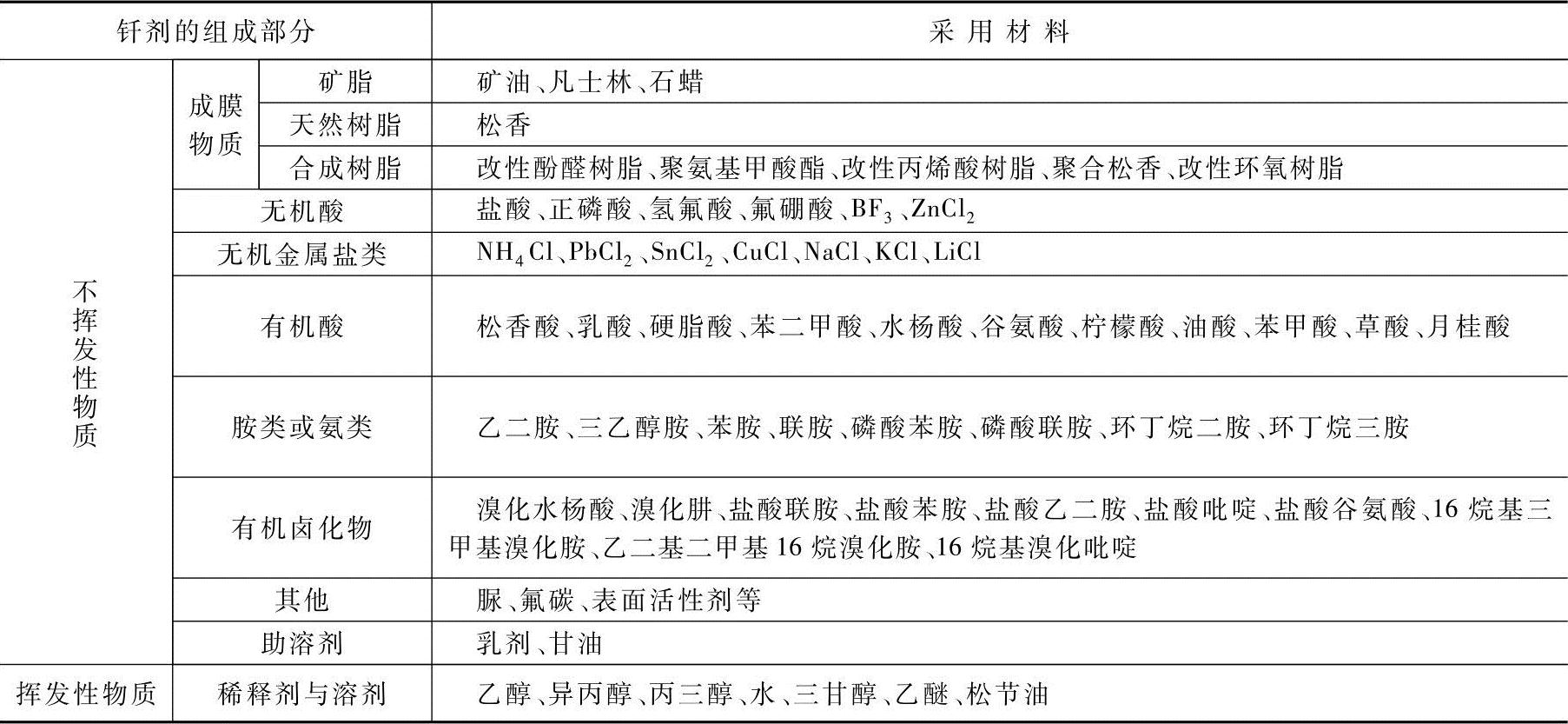

表22-37 软钎剂的组成结构简介

1.非腐蚀性软钎剂

非（弱）腐蚀性软钎剂的化学活性比较弱，对母材几乎没有腐蚀性作用，但只有纯松香或加入少量有机脂类的软钎剂属于非腐蚀性，而加入胺类、有机卤化物类的软钎剂，称其为弱腐蚀性软钎剂更为准确。

松香是最常用的非腐蚀性软钎剂。一般以粉末状或以酒精、松节油溶液的形式使用。在电气和无线电工程中被广泛地用于铜、黄铜、磷青铜、Ag、Cd零件的钎焊。松香钎剂只能在300℃以下使用，超过300℃时，松香将碳化而失效。

松香去除氧化物能力较差，通常加入活化物质而配成活性松香钎剂，以提高其去除氧化物的能力。活性松香钎剂常用于铜及铜合金、各种钢、Ni、Ag、不锈钢等的钎焊。钎剂残渣不腐蚀母材和钎缝，或者腐蚀性很小。常用金属的软钎焊性和钎剂选用见表22-38。表22-39是常用的活性钎剂成分。

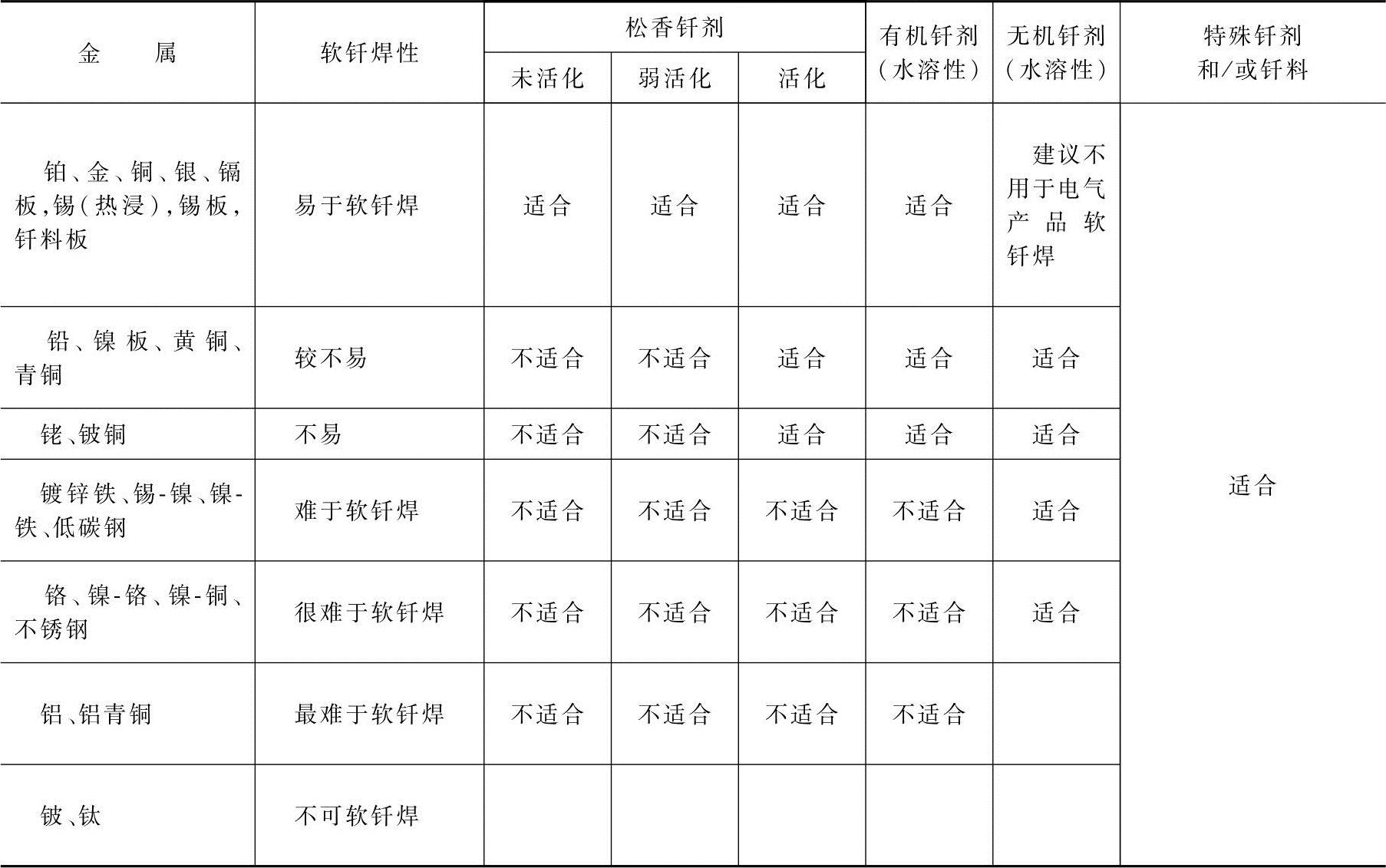

表22-38 常用金属的软钎焊性和钎剂选用(www.daowen.com)

表22-39 常用活性钎剂成分

2.腐蚀性软钎剂

腐蚀性软钎剂由无机酸或（和）无机盐组成。这类钎剂化学活性强，热稳定性好，能有效地去除母材表面的氧化物，促进钎料对母材的润湿，可用于黑色金属和有色金属的钎焊。残留钎剂对钎焊接头具有强烈的腐蚀性，钎焊后的残留物必须彻底洗净。

氯化锌水溶液是最常用的腐蚀性软钎剂。在氯化锌中加入氯化铵可提高钎剂的活性和降低熔点。加入其他一些组分可进一步提高其活性。常用的腐蚀性软钎剂成分和用途列于表22-40。清洗钎剂残渣的方法可参照表22-41。

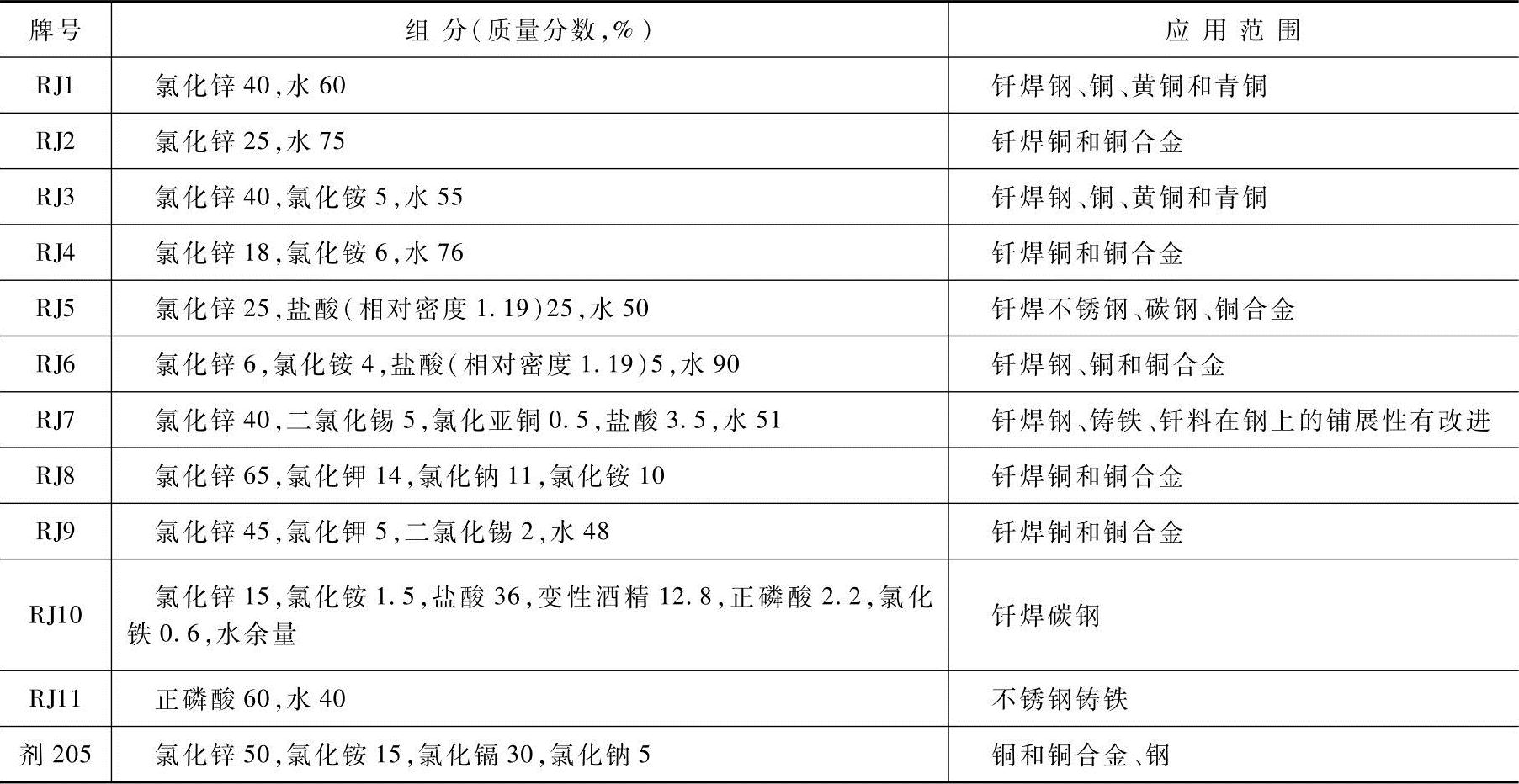

表22-40 常用腐蚀性软钎剂的成分及用途

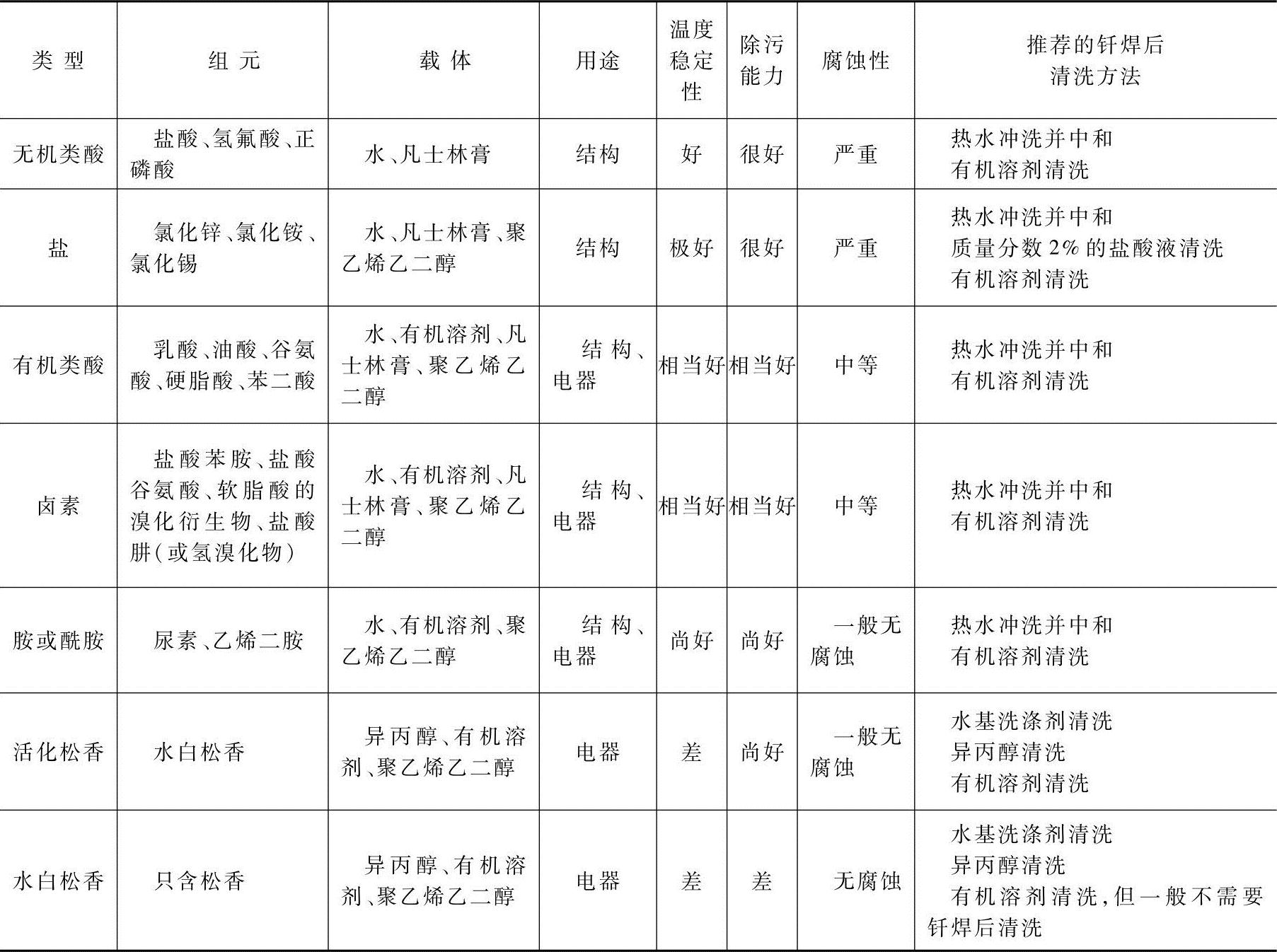

表22-41 钎剂选择

注：钎剂性能、除污能力由高到低的表述依次为极好、很好、相当好、好、尚好、差；腐蚀性表述依次为严重、中等、一般、无。
