1.铟基钎料

铟的熔点为156.4℃。In与Sn、Pb、Cd、Bi等金属组成二元合金，可得到非常易熔的共晶钎料，这类钎料通常称为易熔软钎料。这种钎料在碱性介质中具有较高的耐蚀性，并能很好地润湿金属和非金属。常用共晶铟基钎料的牌号、化学成分、熔化温度列于表22-15。

这类钎料的钎缝电阻值低、塑性较好，可进行不同热膨胀系数材料的非匹配封接。在电子真空器件、玻璃、陶瓷和低温超导器件的钎焊上获得广泛的应用。如S-In52Sn是In-Sn共晶二元合金，对玻璃的润湿性能较好，并能得到相当牢固的连接。此外，含In的易熔三元合金［w（Pb）37.5％、w（Sn）37.5％和w（In）25％］钎料，广泛地用来封接玻璃和石英器件。富铟的锡钎料广泛地用来制造玻璃的真空密封接头。

2.铋基钎料

铋的熔点是271℃，同许多金属形成易熔共晶，多元合金组成钎料熔点更低（表22-16）。几种易熔软钎料都含有Bi。

含Bi钎料对某些金属润湿性能较差，为此钎焊前可预先镀锌后再进行钎焊。铋基液态钎料在冷却过程中体积稍有增加。铋基钎料可用在180℃以下制造敏感元件。S-Bi32PbInSnCd和S-Bi49ZnPbSn的熔点很低，可用于要求钎焊温度低的工件及某些特殊需要中。

3.镓基钎料

镓的熔点为29.8℃。Ga与Sn、In、Cd、Zn、Al、Pb等金属元素组成一系列低熔点钎料。镓基钎料的牌号、化学成分和熔化温度列于表22-17。镓基钎料可做成钎料膏，使用方便。在膏状钎料中添加Ag、Cu、Ni粉末可制成复合钎料。(www.daowen.com)

镓基钎料的熔化温度在10.6～29.8℃之问。钎焊时在常温下，将钎料涂覆在金属、陶瓷等钎缝外，被钎焊工件加压或在自由状态下放置4～48h后，由于液、固相问的溶解扩散作用，可自行固化形成牢固钎焊缝。这种接头的工作温度可达425～650℃，脱焊温度可达900～1000℃。镓基钎料工艺性能好，钎缝力学性能好，特别适宜用来钎焊加热温度不能过高的镓砷元件及其他微电子器件。

表22-15 铟基钎料的牌号、化学成分和熔化温度

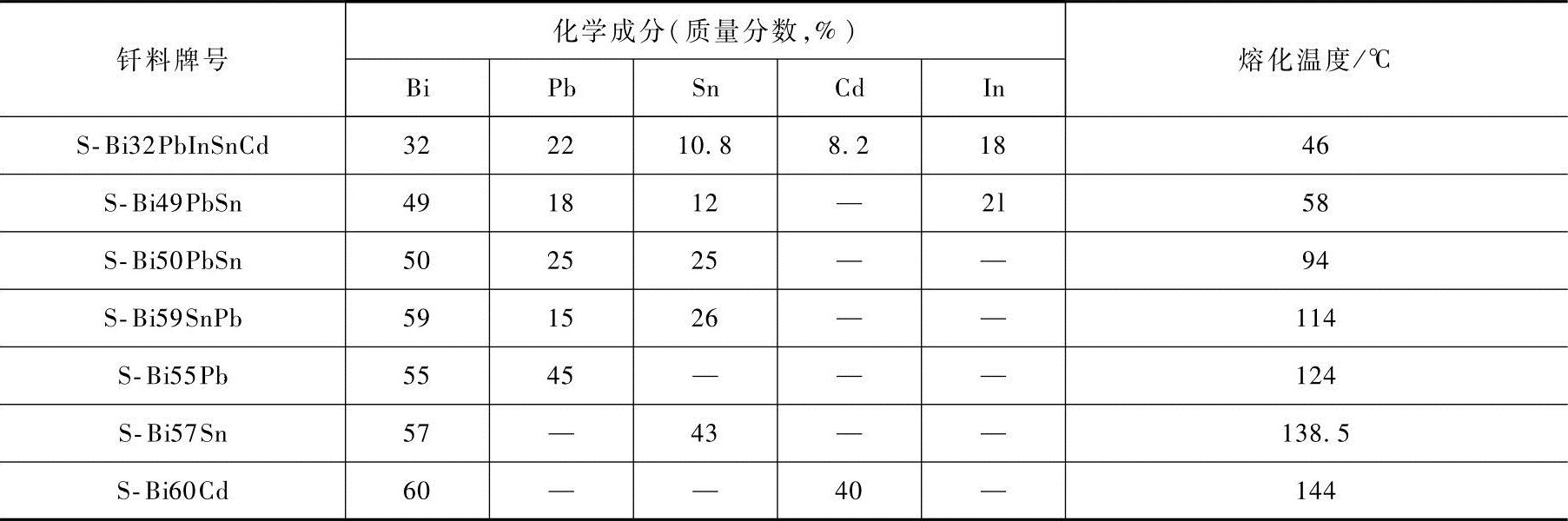

表22-16 铋基钎料的牌号、化学成分和熔化温度

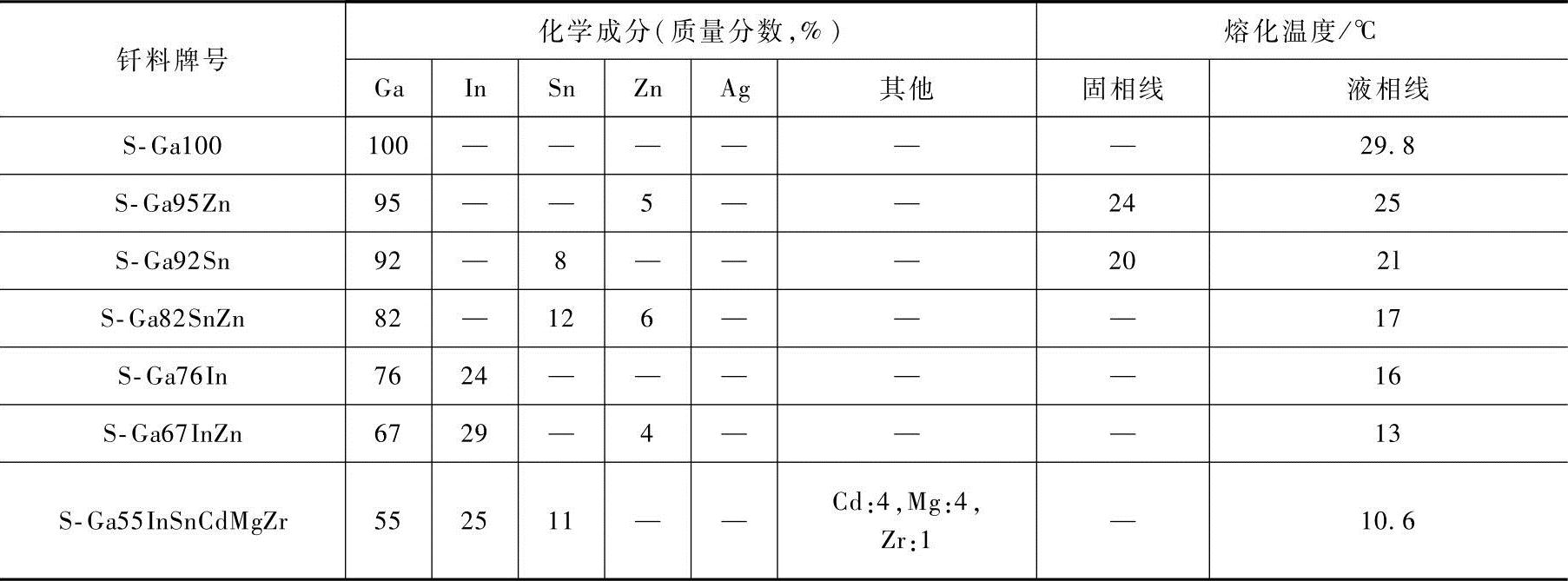

表22-17 镓基钎料的牌号、化学成分和熔化温度
