钎焊接头大多采用搭接形式，搭接接头的装配同对接接头相比也比较简单。为了保证搭接接头与母材具有相等的承载能力，搭接长度可按式（21-23）计算：

式中r_m——母材的抗拉强度；

т_b——钎焊接头的抗剪强度；

δ——母材厚度；

A——安全系数。

在生产实践中，对采用银基、铜基、镍基等强度较高钎料的钎焊接头的搭接长度，通常取为薄件厚度的2～3倍；对用锡铅等软钎料的钎焊接头的搭接长度，可取为薄件厚度的4～5倍，但应不大于15mm。这是因为搭接长度过大时钎料很难填满问隙，往往形成大量缺陷。由于工件的形状不同，搭接接头的具体形式各不相同，如图21-17～图21-22所示。

1）平板钎焊接头形式如图21-17所示。其中，图21-17a、b、c是对接形式，当要求两个零件连接后表面平齐，同时又能承受一定负载时，可采用图21-17b、c的形式，但这对零件的加工要求较高。其他接头形式有的是搭接接头，有的是搭接和对接的混合接头。随着钎焊面积的增大，接头承载能力也可提高。图21-17j是锁边接头，适用于薄件。

2）管件钎焊接头形式如图21-18所示。当要求连接后零件的内孔孔径相同时，可采用图21-18a的形式；当要求连接后零件的外径相同时，可采用图21-18b的形式；当零件接头的内、外径都允许有差别时，可采用图21-18c、d的形式。

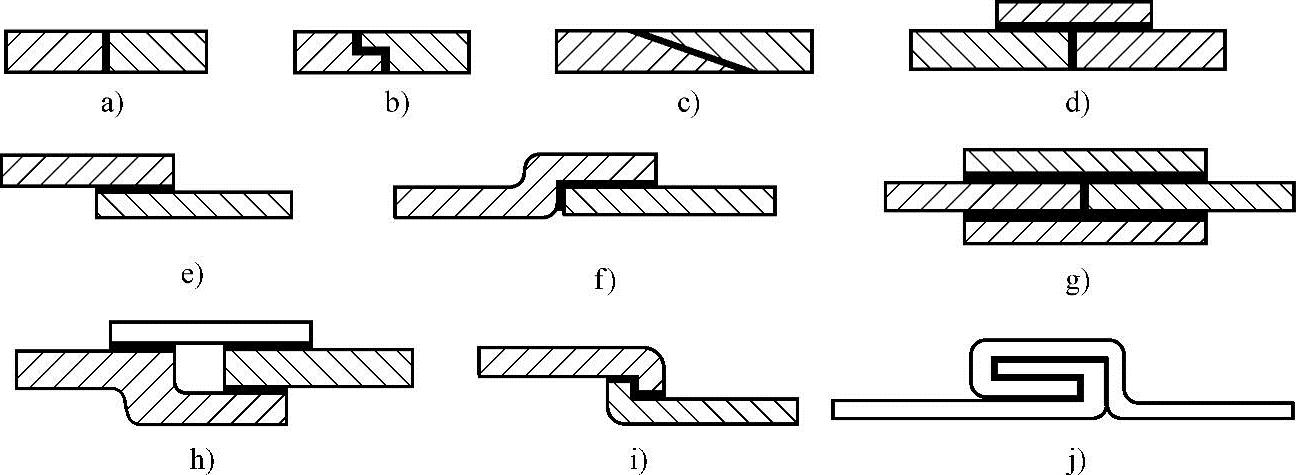

图21-17 平板钎焊接头形式

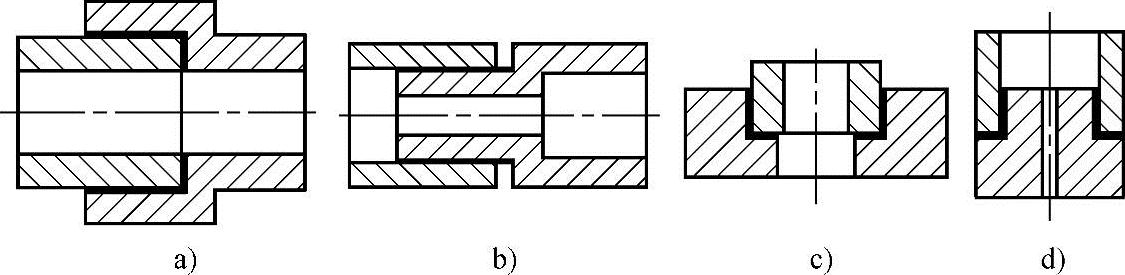

图21-18 管件钎焊接头形式

3）T形和楔角钎焊接头如图21-19所示。对T形接头，为增加搭接面积，可将图21-19a、b所示的形式改为图21-19f、g的形式；对楔角接头，可采用图21-19h、i所示的形式来代替图21-19c、d形式；图21-19e、j所示形式的搭接面积更大；图21-19k主要用于薄件的钎焊。(www.daowen.com)

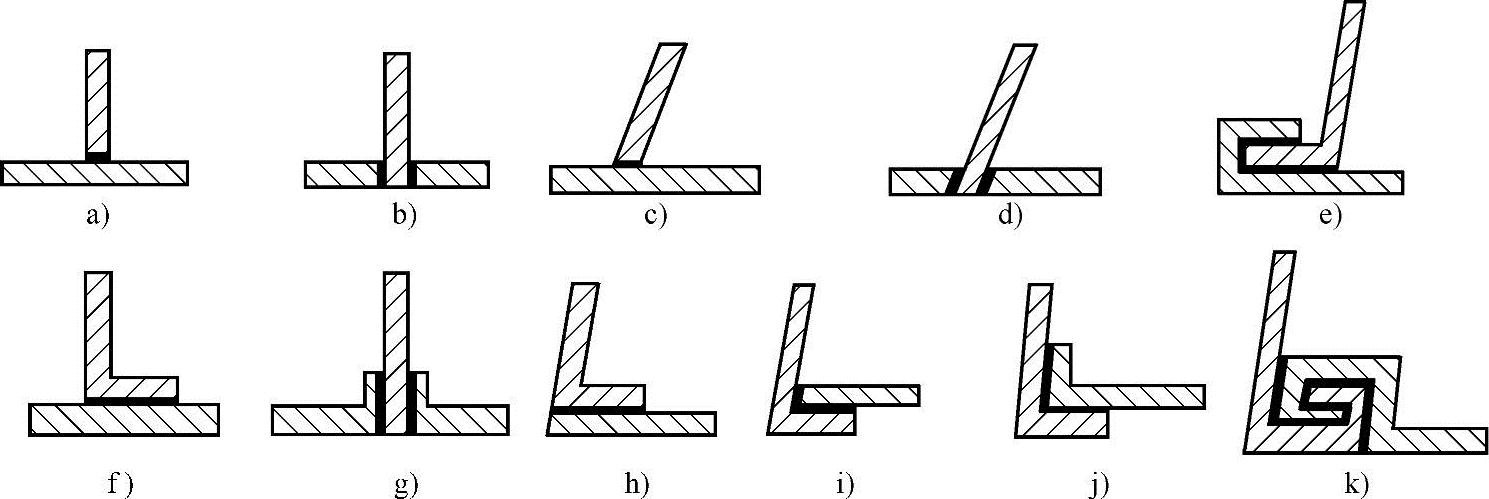

图21-19 T形和斜角钎焊接头

4）端面接头，特别是承压密封接头采用图21-20形式。这种接头具有较大的钎焊面积，发生泄漏的可能性可减小。

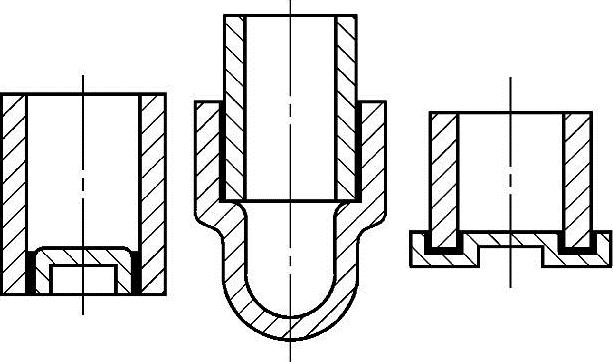

图21-20 端面密封接头

5）管或棒与板的接头形式如图21-21所示。图21-21a所示的管板的接头形式较少采用，常以21-21b、c、d所示的接头替代。图21-21e所示的接头可用图21-21f、g、h所示的接头替代。当板较厚时，可采用图21-21i、j、k所示的接头形式。

6）线接触接头形式如图21-22所示。这种接头的问隙有时是可变的，毛细作用只在有限的范围内起作用，接头强度不是太高。这种接头主要用于钎缝受压，或受力不大的结构。

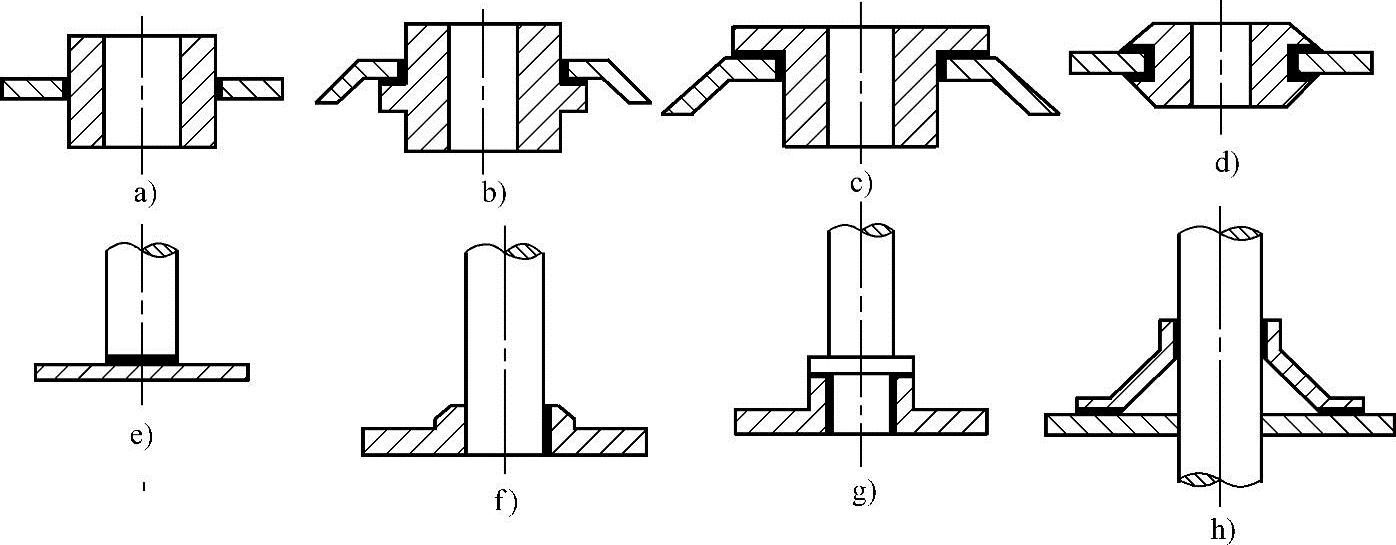

图21-21 管或棒与板的接头形式

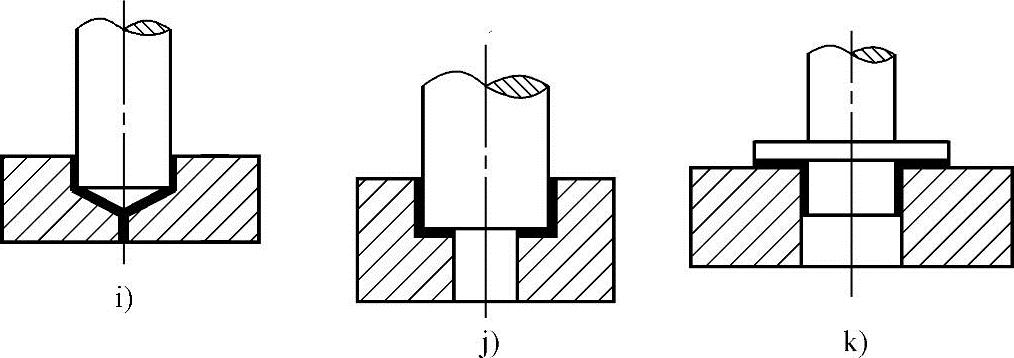

图21-21 管或棒与板的接头形式（续）

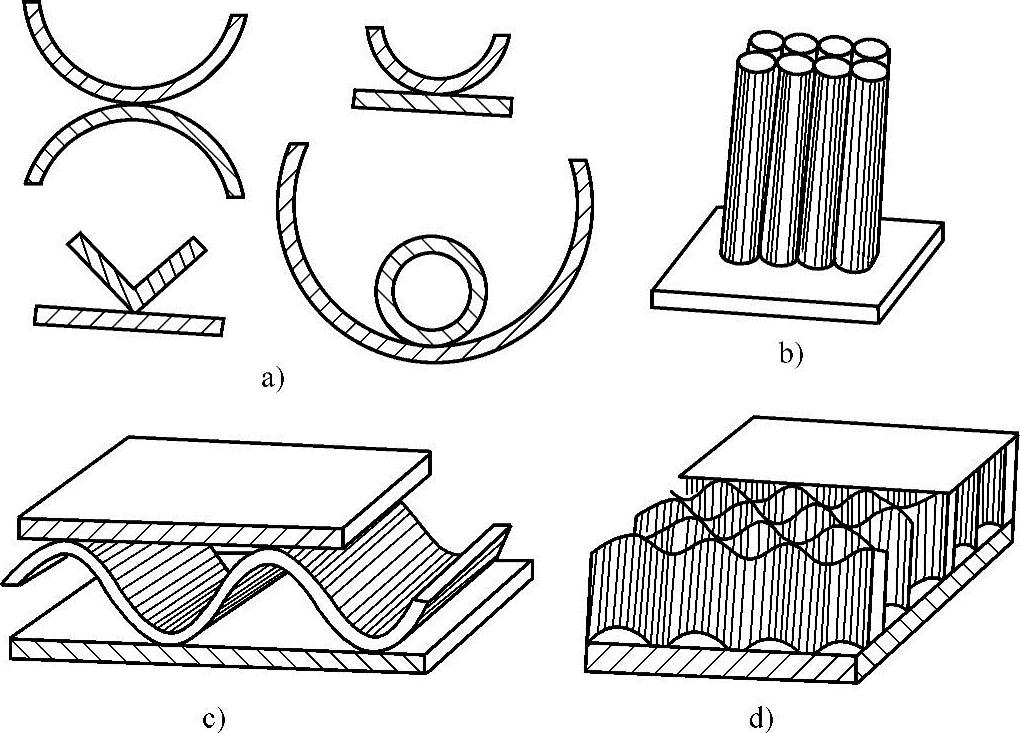

图21-22 线接触钎焊接头
