火焰钎焊是利用可燃气体（包括液体燃料的蒸气）吹以空气或纯氧点燃后的火焰进行加热。火焰钎焊加热温度范围宽，从酒精喷灯的数百摄氏度到氧乙炔火焰超过3000℃。最常用的是氧乙炔焰。氧乙炔焰的内焰区温度最高，可达3000℃以上，因此广泛用于气焊。但钎焊时只需把母材加热到比钎料熔点高一些的温度即可，故对火焰的使用应与气焊不同，常用火焰的外焰区加热，因为该区火焰的温度较低而横断面面积较大。应当使用中性焰或碳化焰，以防止母材和钎料氧化。由于氧乙炔焰的高温在钎焊时易造成母材过热甚至熔化，因此可以采用压缩空气来代替纯氧，用其他可燃气体代替乙炔，如压缩空气雾化汽油火焰、空气丙烷火焰等，使这种钎焊方法具有就地取材的灵活性。

火焰钎焊的主要工具是钎炬。和气炬一样，它的作用是使可燃气体与氧或空气按适当的比例混合后，从出口喷出，燃烧形成火焰。因此构造也与气焊炬相似。当采用氧乙炔焰时，一般即可使用普通气焊炬，但最好配上多孔喷嘴，这样得到的火焰比较柔和，断面较大，温度比较适当，有利于保证均匀加热。使用其他火焰的钎炬也均具有多喷嘴，或有类似功能的喷嘴结构。为适应大量生产的需要，火焰钎焊也可以实现机械化。此时，钎焊装置可以设计成工件运动，或者钎炬组运动。图21-10为特种火焰钎焊的设备。

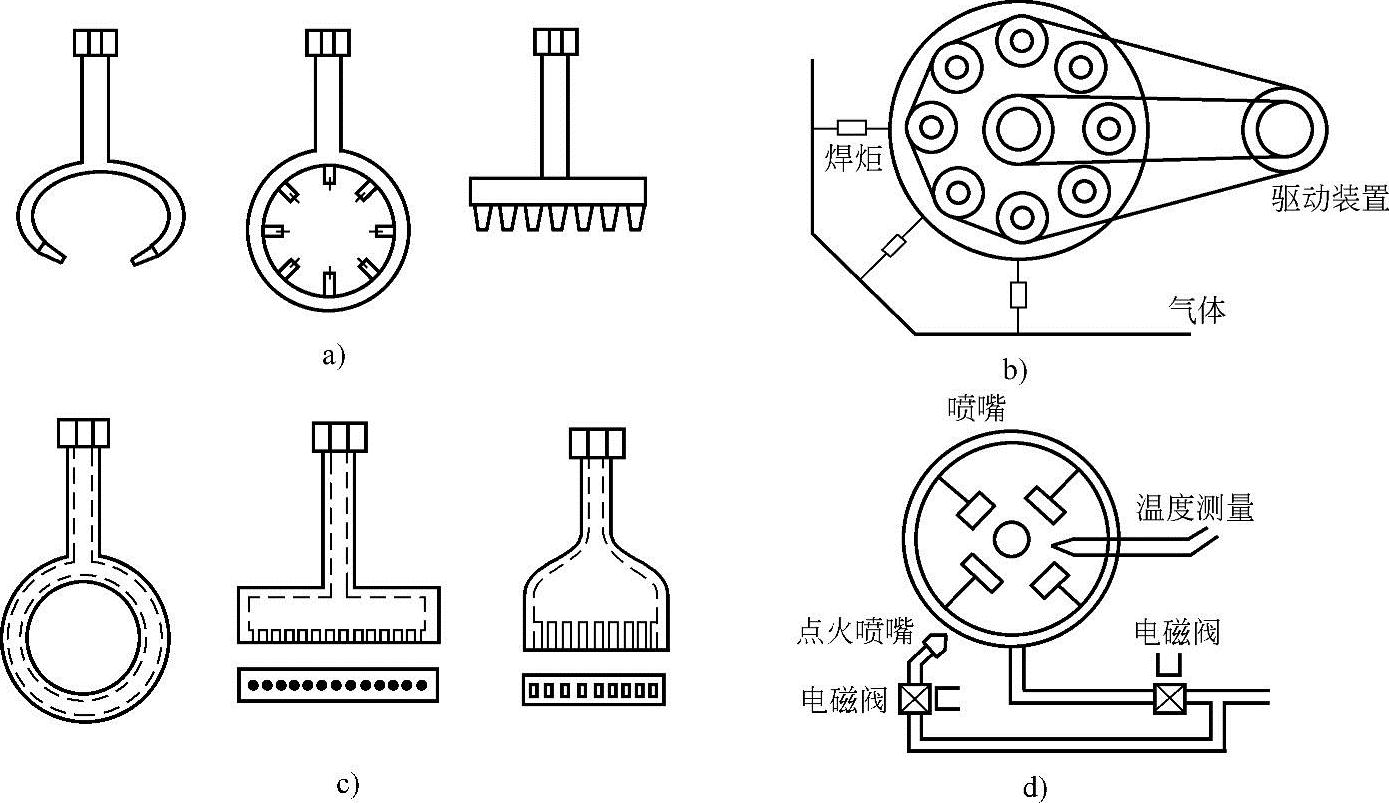

图21-10 特种火焰钎焊设备(www.daowen.com)

a）、b）特种多孔喷嘴 c）、d）多头固定式钎焊装置

火焰钎焊的应用很广，主要用于铜基、银基钎料钎焊碳钢、低合金钢、不锈钢、铜及铜合金的薄壁和小型工件，也用于铝基钎料钎焊铝及铝合金。火焰钎焊的缺点是：手工操作时加热温度难掌握，因此要求工人有较高的技术；火焰钎焊是一个局部加热过程，可能在母材中引起应力或变形。
