1.供电电源及电缆选择

合适的电源是电阻焊机能达到预期焊接质量和生产率的先决条件之一，工厂电网供电系统主要由电力变压器、馈电电缆、装有分断开关和指示仪表的开关板组成。

电力变压器和馈电电缆是否合适，要由两个因素决定：允许的电压降和允许的发热程度。对于多数电阻焊设备而言，允许的电压降是决定性因素，但也必须考虑发热因素。

根据电压降来确定向一台电阻焊机供电的电力变压器功率的大小时，首先要确定焊机规定的最大允许压降。当同一台电力变压器向两台或多台焊机供电时，由一台焊机引起的电压降将会反映在第二台焊机的工作中。因而，为保证焊接质量，不论向单台或多台焊机供电时，规定总电压降不超过5％是合适的。最大时也不应超过10％。电压降应在焊机所在处测量。

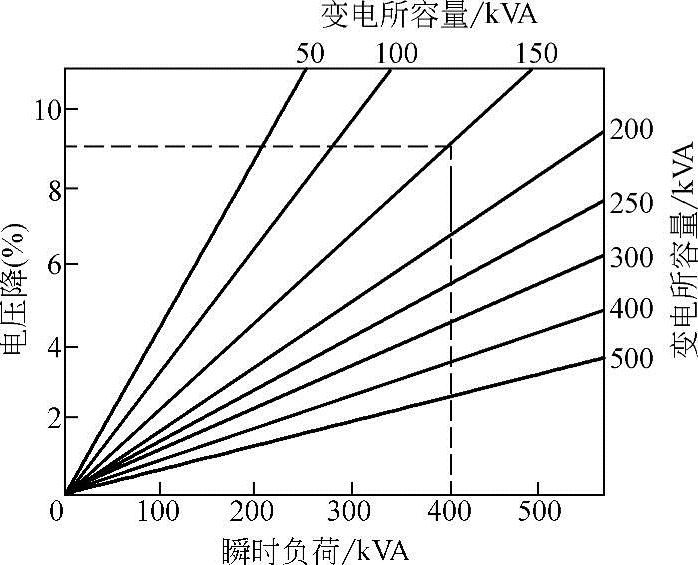

图17-29为焊机瞬时负荷对变电所造成的电压降计算图。

图17-29 瞬时负荷引起的电压降

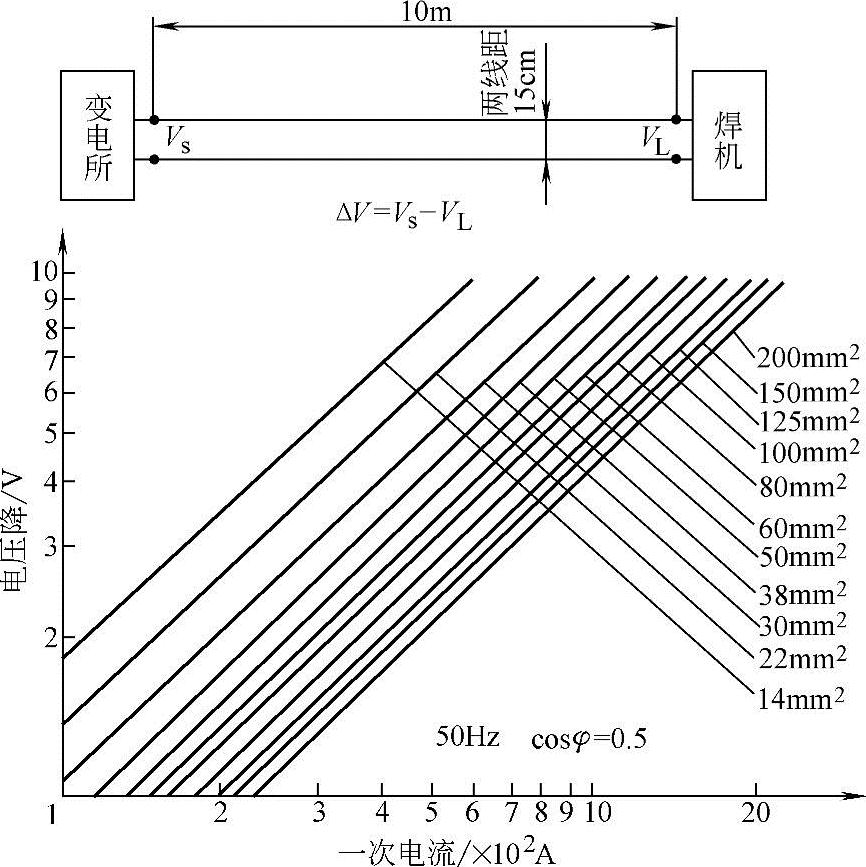

同时，由于电阻焊机容量大，还必须考虑一次电缆长度引起的线路压降。图17-30是单相配线时的压降计算。电阻焊机的配线可参照表17-12。

图17-30 单相配线时每10m的电压降(www.daowen.com)

此外，对单台焊机，如只根据发热程度考虑时，确定电力变压器功率的大小是比较简单的，因为一般阻焊变压器的额定功率是根据发热程度确定的。由于电力变压器通常是100％工作制，而阻焊变压器的负载持续率为50％，所以当只以发热为基础时，向一台给定的焊机供电的电力变压器的等效额定值等于该焊机变压器额定值（负载持续率为50％）的70.7％。例如：一台正常运行的150kVA缝焊机所需的电力变压器的功率可为106kVA。

2.压缩空气源的选择

绝大多数电阻焊机采用气动加压方式，焊机工作时气压最高为0.5MPa，故应选用至少为0.6MPa的气源。耗气量可根据节拍快慢计算。为稳定气源压力，必要时应增设储气罐。当希望压力波动小于5％时，储气罐容量应为一个循环耗气量的20倍。在气路中希望接有气水分离装置，以去除压缩空气中的水分。

3.冷却系统的选择

电阻焊机大多采用水冷，冷却部件有晶闸管、二次整流二极管、焊接变压器二次绕组、焊接回路及电极等。要求入口水压不低于0.2MPa，水温不大于30℃，水质干净，水的电阻率在5kΩ·cm以上。对于重要设备或部件，常采用蒸馏水闭路循环并配制冷系统。北方地区冬季下班后应将焊机管道内的水排空，防止冻裂。进水管材用φ10～φ20mm内径的管子，排水管宜用φ25mm内径的管子。

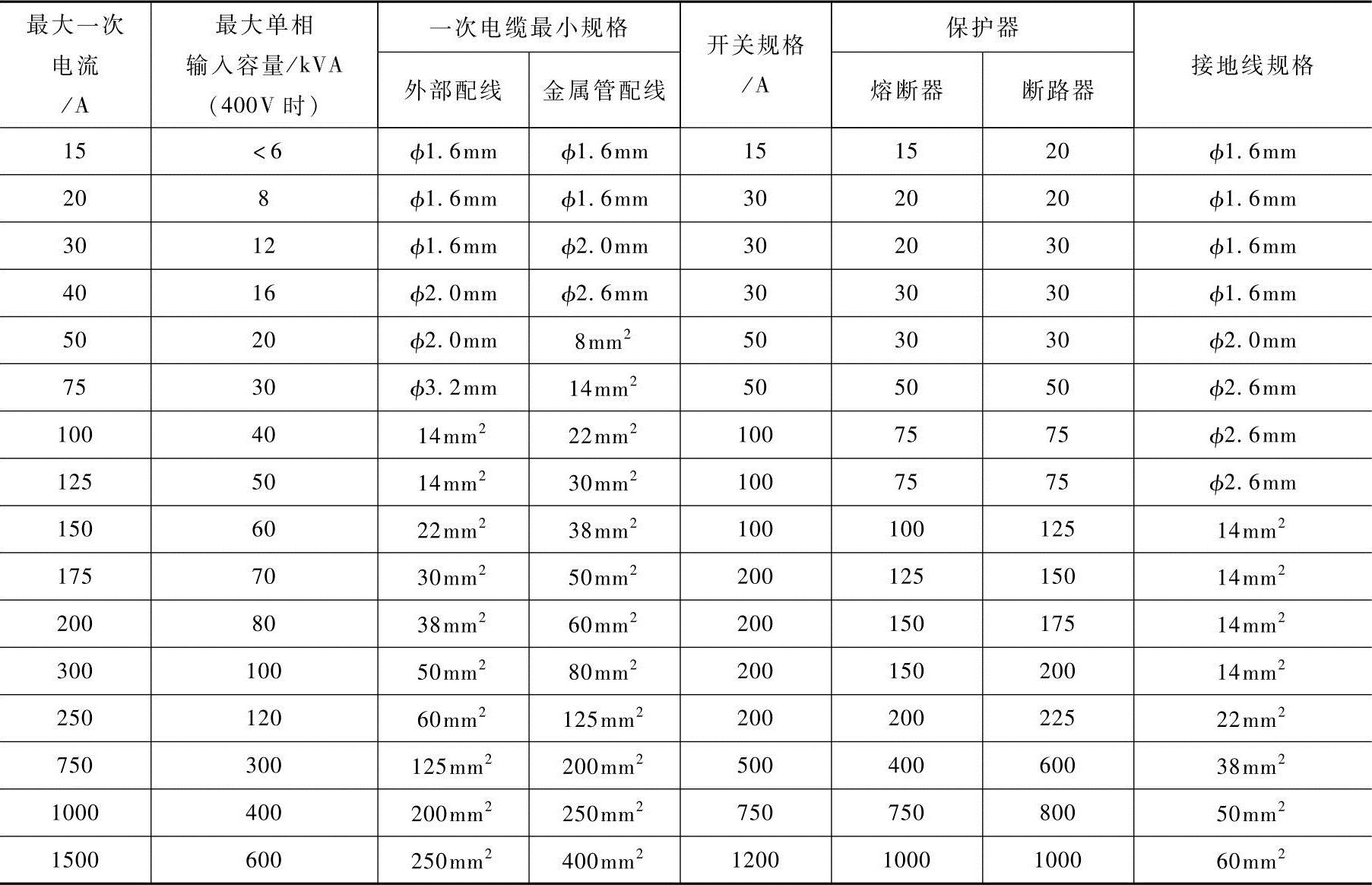

表17-12 电阻焊机配线参照表^［1］

4.安装位置

焊机应远离有激烈振动的设备，如大吨位冲床、空气压缩机等，以免引起控制设备工作失常。电阻焊机工作时常有喷溅呈火星状喷出，尤其是闪光焊，因此焊机周围及其正上方均应保证无易燃物存在。当焊接镀层板或黄铜等材料或打磨电极或焊轮时，将会产生锌、铝等有毒蒸气或粉尘，这种情况下应设置通风装置。
