电阻焊电极根据其焊接工艺方法不同，可以分成点焊电极、凸焊电极、缝焊电极和对焊电极四大类。由于它们各自的工艺特点、使用要求，以及所配的焊机形式不同，它们具有不同的结构特点。

点焊电极应用得最广泛。它一般由端部、主体、尾部三部分组成。图17-22是标准点焊直电极。图17-23列出了几种典型的结构。

最常用的凸焊电极是平面形的，也有球面或凹面，以及工作端面与工件外形相适应的电极，如图17-24所示^［5］。

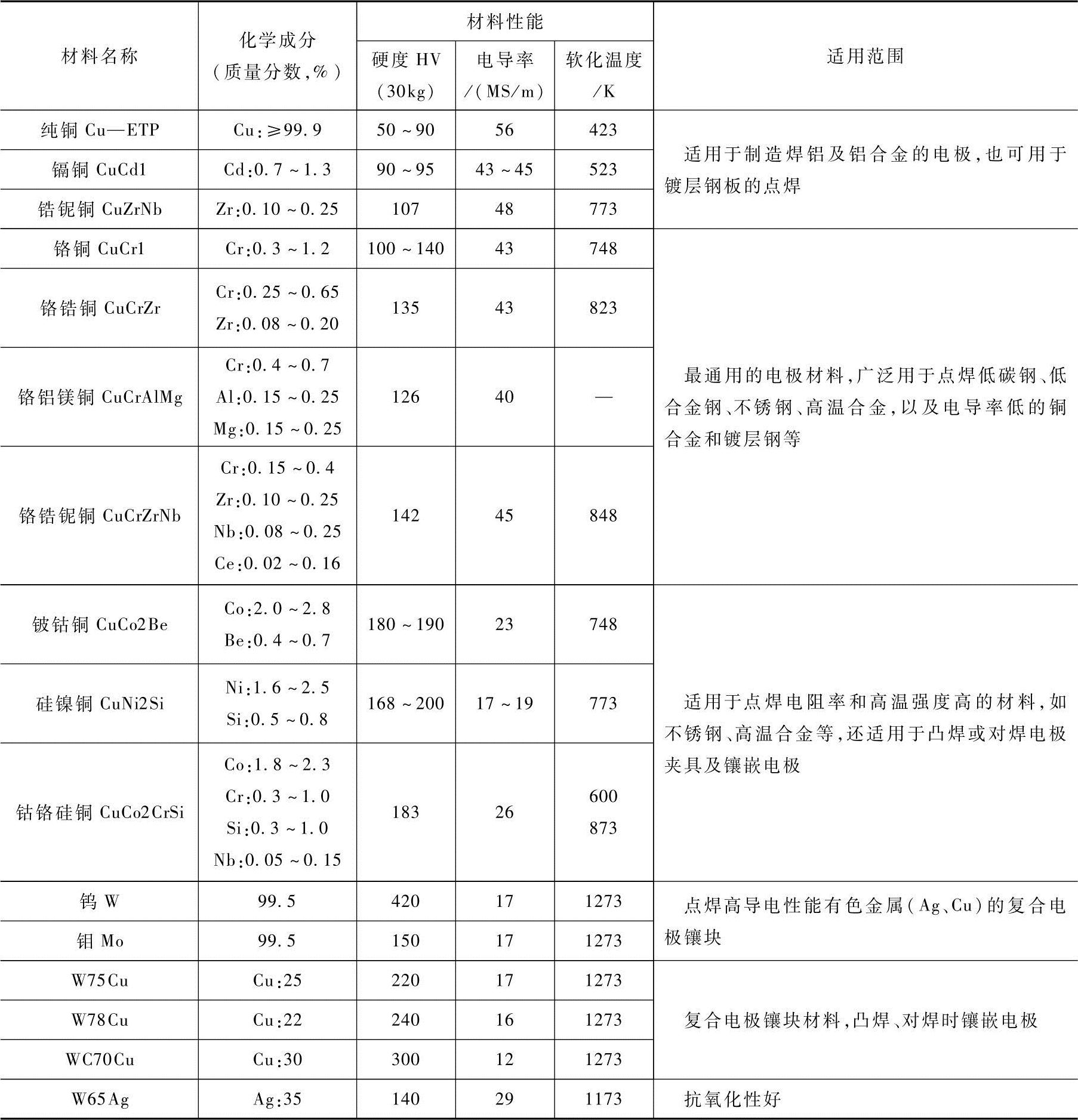

表17-9 电阻焊电极和附件用村料的成分和性能^［5］

注：1.钨、钼、W75Cu、W78Cu、WC70Cu和W65Ag为烧结材料，其余材料均为冷拔棒和锻件。

2.对于硬度，锻件取低限，直径小于25mm的冷拔棒取高限。

3.HV（30kg）是指加30kg砝码的HV值。

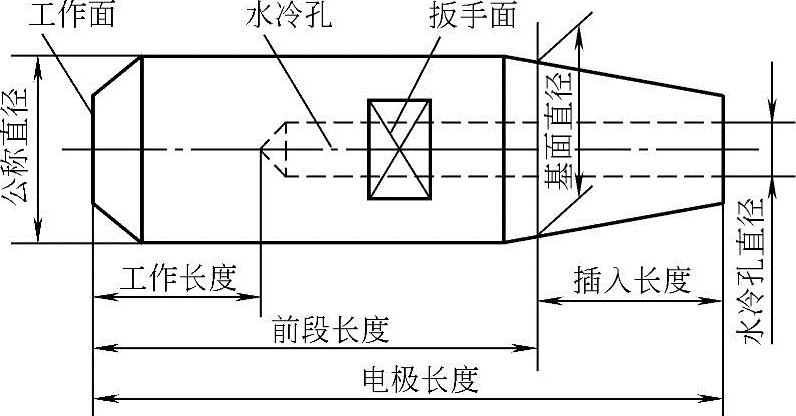

图17-22 点焊直电极

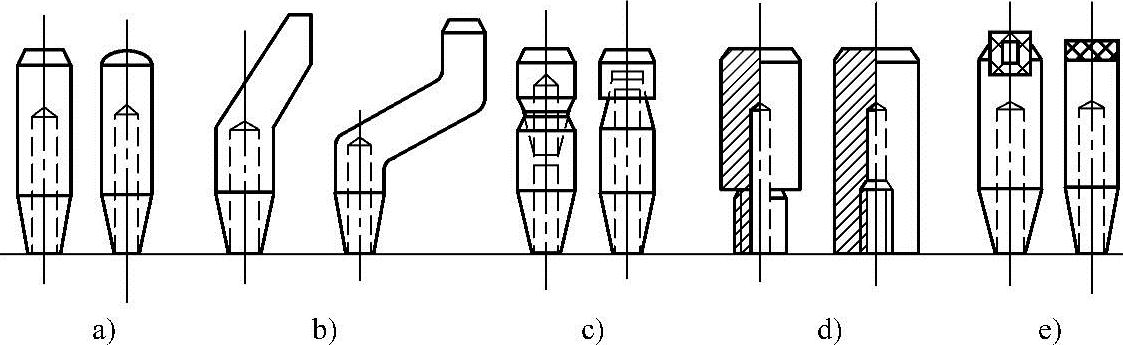

图17-23 常用点焊电极的结构形式(www.daowen.com)

a）标准直电极 b）弯电极 c）帽式电极 d）螺纹电极 e）复合电极

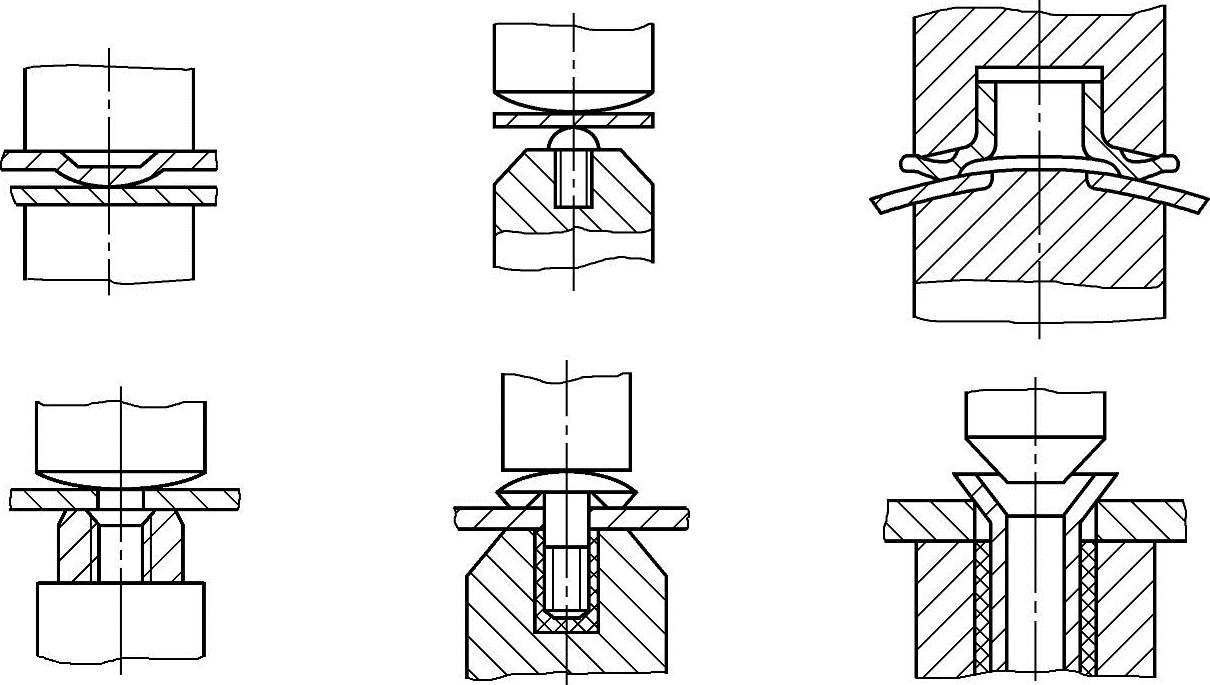

图17-24 常用凸焊电极

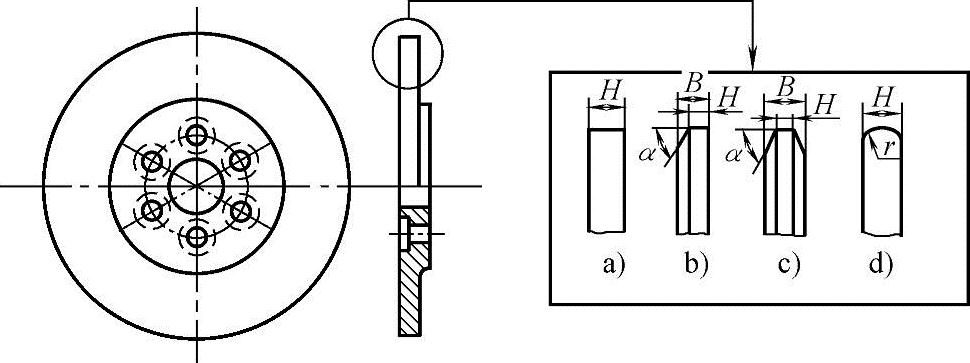

图17-25 横焊焊轮形状

a）平面形 b）单边倒角形 c）双边倒角形 d）球面形

图17-26 对焊电极的形状

a）平面形钳口 b）V形钳口 c）半圆形钳口 1—钳口 2—工件

缝焊电极通常采用圆形滚盘式，故也被称作为焊轮。其基本结构如图17-25所示。缝焊电极结构一般由轮缘端面外形、焊轮直径、焊轮宽度、冷却方式和安装形式等因素决定。

对焊电极钳口的形状、尺寸通常根据被焊工件的形状和尺寸来考虑，如图17-26所示。平面形钳口常用于焊接板材、钢轨等工件；V形钳口常用于对焊直径较小的圆棒或圆管、角钢等；而半圆形钳口常用于对焊直径较大的圆棒或圆管，钳口的曲率半径应与工件的外径相吻合，以保证电极与工件有较大的接触面。
