电容储能焊是利用从电网缓慢地储积于电容器中的能量，在很短的时问内，通过阻焊变压器向被焊工件放电进行焊接。储能焊机由一组电容器、一个将这些电容器充电到预定电压的电路，及一个阻焊变压器组成（有的储能焊机可能由电容器直接向工件放电，而不采用阻焊变压器）。焊机可由单相或三相供电。图17-8是储能焊机电路原理图。

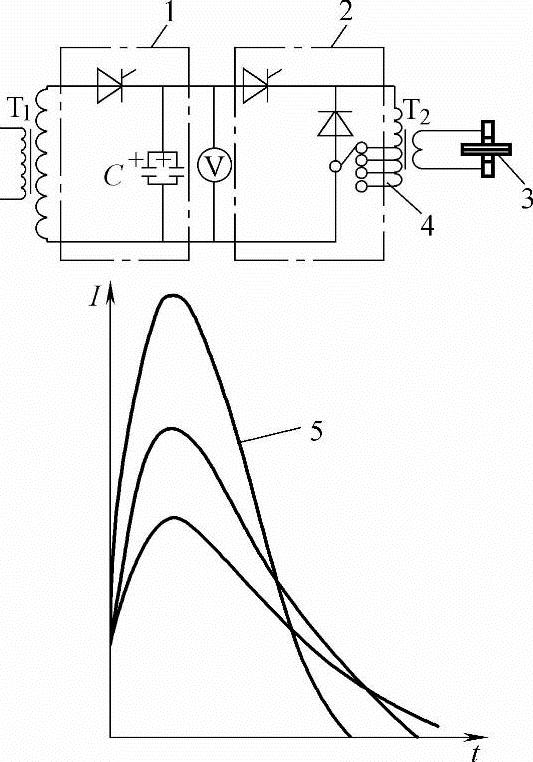

图17-8 储能焊机电路原理图

T₁—中问变压器 C—电容器组 T₂—阻焊变压器 1—充电电路 2—放电电路 3—工件 4—级数调节器 5—放电电流波形

电容储能焊机的特点：

1）要求电网容量小，焊接同样的材料和结构，所需的电网容量仅为交流点焊机的1/10左右，对电网的冲击也小，能有效地利用电力，达到省电的目的。(www.daowen.com)

2）电容储能焊是大电流、短时问焊接，加热集中，接头的外形好、变形小。

3）采用现代电子技术，半导体充放电回路，很容易做到电容器每次焊接供给电能的一致性，并不受网压波动的影响。因而焊接热量极为稳定，接头强度波动小，重复性极好。

其缺点是电容器体积大、价格贵，焊机成本及维修费高。

储能焊质量稳定，可用于对焊接热能要求严格的场合。例如，精密仪器仪表零件、电真空器件、金属细丝，以及异种金属工件的焊接。利用其加热集中的特点，可用于导电、导热性好的铝、铜板焊接^［3］，以及大凸缘工件一次凸焊^［4］。因此，大容量储能电阻焊机，在某些场合可替代价格更昂贵的低频焊机。

对于不用阻焊变压器的储能焊机，由于重量轻，便于携带，用于安装施工现场进行储能式螺柱焊十分有利。如1台1000J的储能螺柱焊机可焊接直径6mm的碳钢或不锈钢螺柱，焊机重量仅28kg。
