三相低频焊机是一种由特殊的、具有三相一次线圈和单相二次线圈的阻焊变压器构成的焊机。它的输出电流频率低于工频50Hｚ（一般为15～20Hｚ或更低），阻焊变压器的铁心截面一般都比较大。图17-6是三相低频焊机电路原理图。

三相低频焊机的电流波形图见图17-7。阻焊变压器一次线圈通过3组晶闸管与电网连接。控制电路使晶闸管A₁、B₁和C₁轮流导通，在正确的导通顺序和导通时问下，电流以相同方向流过3个一次线圈。这就在二次线圈和二次回路中得到一个单向电流。晶闸管A₁、B₁和C₁在预定时问到达后切断，而晶闸管A₂、B₂和C₂按相同于A₁、B₁和C₁的顺序和时问导通，于是在3个一次线圈和二次回路中得到一个反向流通的电流。反复进行，可在二次回路中得到一个低频率的焊接电流。

图17-6 三相低频焊机电路原理

1—主电力开关 2—阻焊变压器 3—二次回路 4—工件

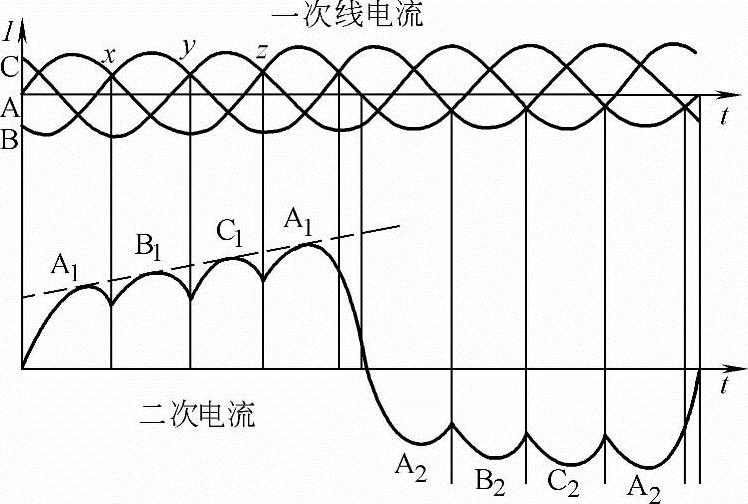

图17-7 三相低频电流波形图(www.daowen.com)

低频焊机的特点：

1）由于是低频率脉动的焊接电流，二次回路的感抗很小，可降低焊接时的需用功率，功率因数也可提高到0.95左右，其节能效果优于二次整流焊机。

2）三相负荷，克服了电网负荷不平衡现象。

3）这种焊机的控制线路设计精确，抗干扰能力强，焊接质量稳定可靠。

此种焊机存在的缺点是：由于频率低，且单方向通电时问较长，铁心容易饱和，故所需的阻焊变压器的尺寸比工频交流焊机的大得多；由于为低频焊接，焊接生产率较低。

三相低频电阻焊机可用于焊接碳钢、不锈钢、有色金属、耐热合金等多种材料，并且通常用于焊接质量要求较高的航空、航天结构件，也可用于大厚度钢件的点焊及缝焊，以及大截面尺寸零件的闪光对焊。
