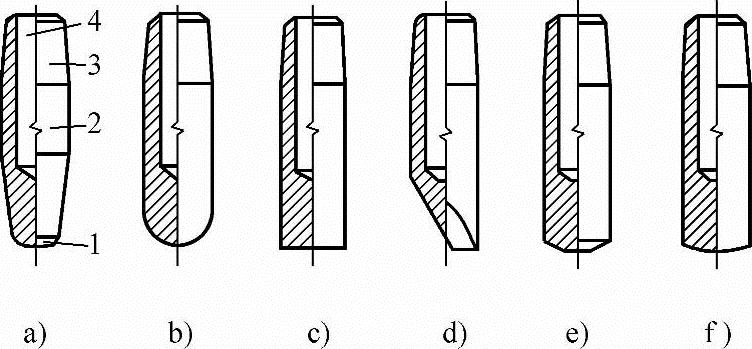

点焊电极由4部分组成：端部、主体、尾部和冷却水孔。标准电极（即直电极）按端部形状分为6种形式（图13-1）。

图13-1 标准电极形状

a）尖头 b）圆顶 c）平面 d）偏心 e）锥形 f）球面 1—端部 2—主体 3—尾部 4—冷却水孔

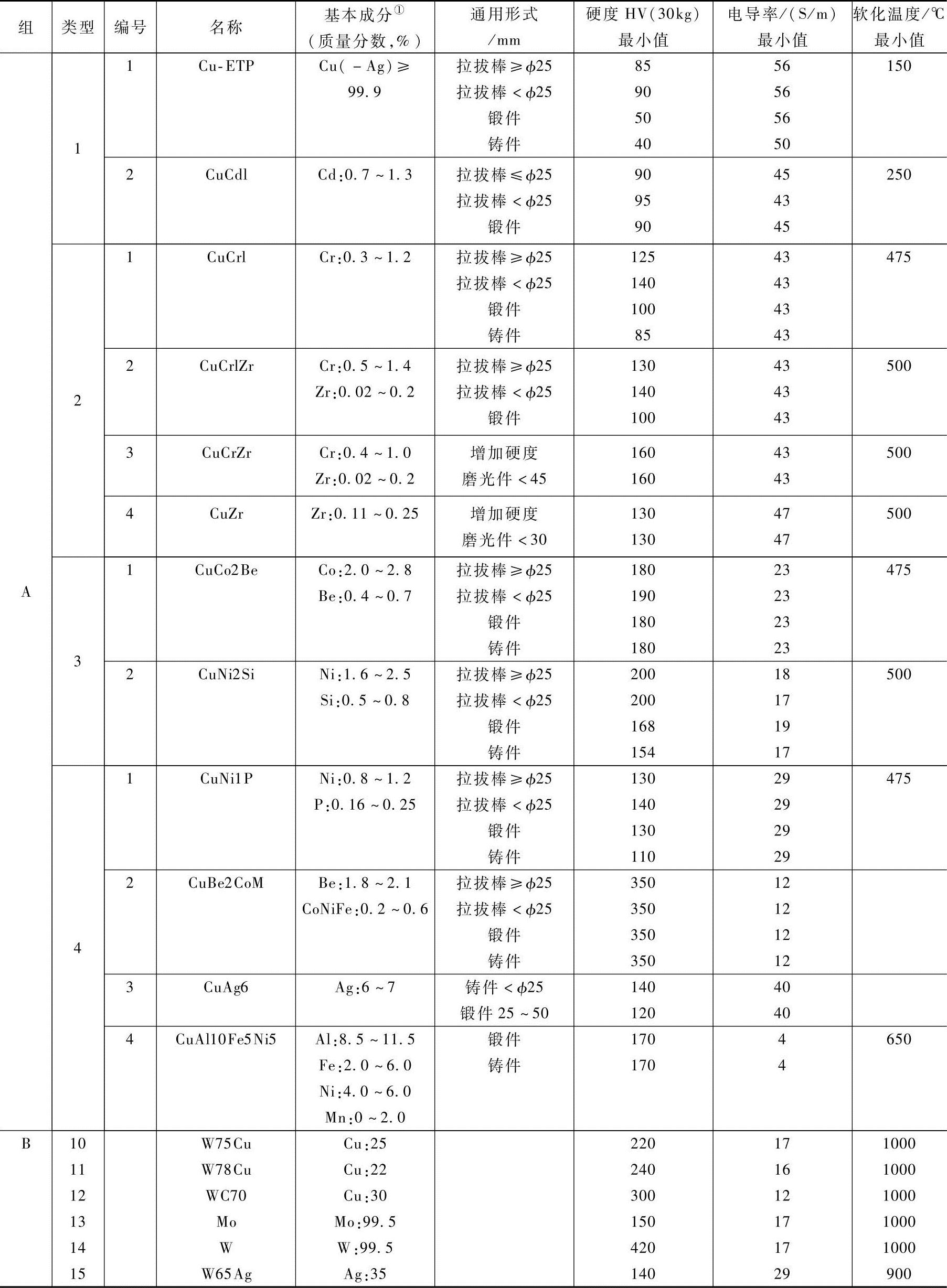

表13-1 电极村料的成分和性能^［2］

①材料的基本成分仅供参考。

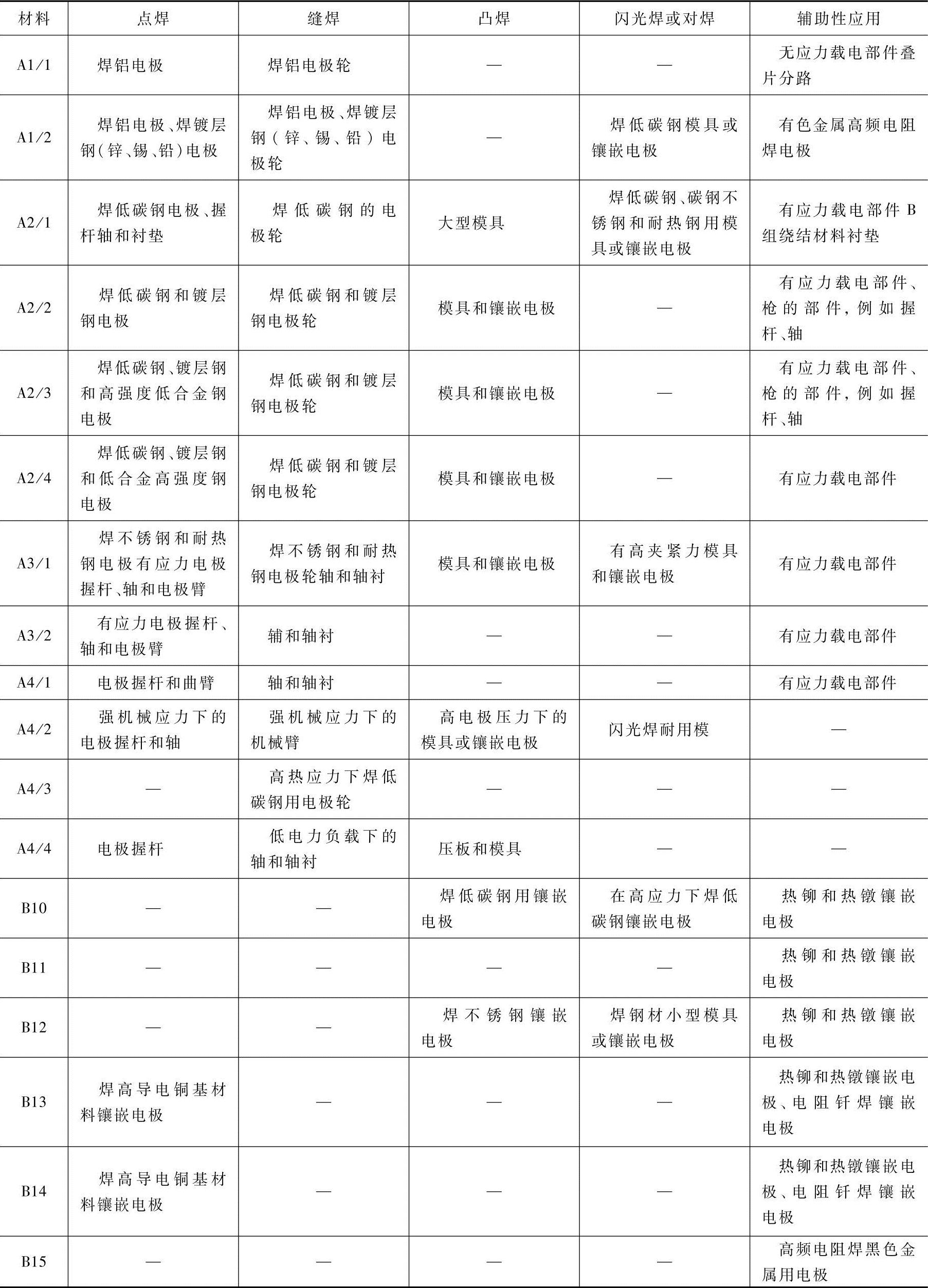

表13-2 电阻焊电极村料典型应用^［2］

电极的端面直接与高温的工作表面相接触，在焊接生产中反复承受高温和高压。因此黏附、合金化和变形是电极设计中应着重考虑的问题。电极和工件材料之问的亲和力是黏附和合金化的主要原因。抗变形能力取决于电极的强度和硬度，但端头尺寸和形状也有显著影响。通常，锥形电极顶角α≥120°，以利于散热和增强抗变形能力；边缘要倒圆（r0.75mm），使焊点压痕边缘能够圆滑过渡，以提高接头的抗疲劳强度。锥形电极的端面直径d和球面电极的球面半径r，取决于工件厚度和需要的熔核尺寸。电极的形状尺寸规定见JB/T3158—1999。

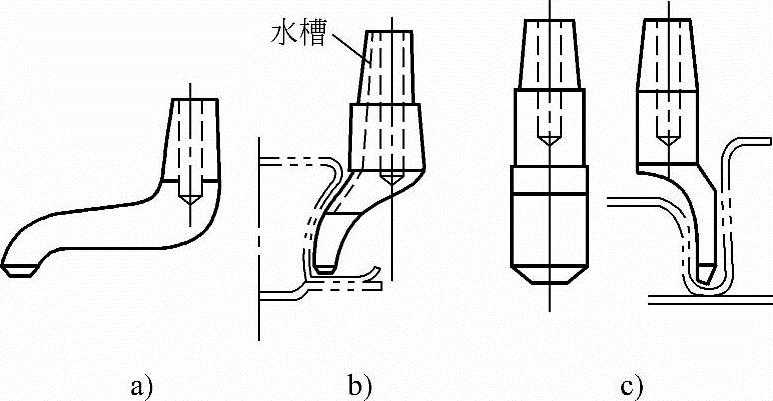

为了满足特殊形状工件点焊的要求，有时需要设计特殊形状的电极（弯电极）。图13-2a为普通弯电极。图13-2b为尾部和主体上刻有水槽的弯电极，目的是使冷却水流到电极的外表面，以加强电极和工件表面的冷却。这种电极常用于不锈钢和高温合金的点焊。图13-2c为增大横断面的电极，目的是加强电极端面向水冷部分散热。

图13-2 特殊形状的电极

a）普通弯电极 b）刻有水槽的弯电极 c）增大横断面的电极(www.daowen.com)

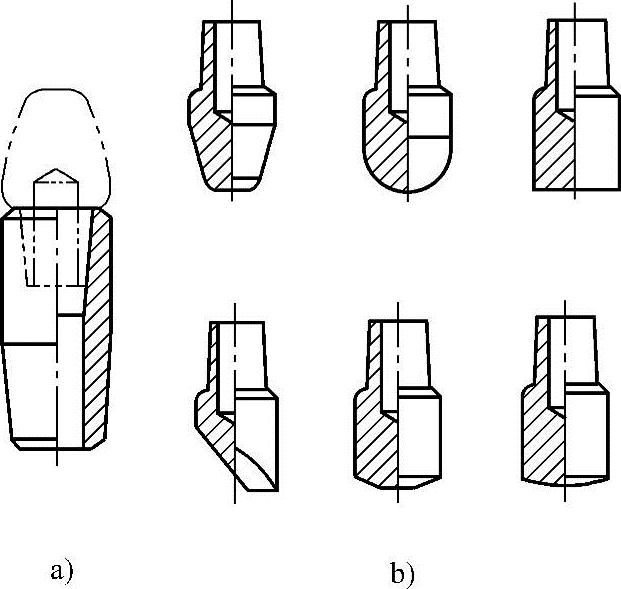

图13-3 帽状阳电极

a）电极体 b）6种阳电极帽

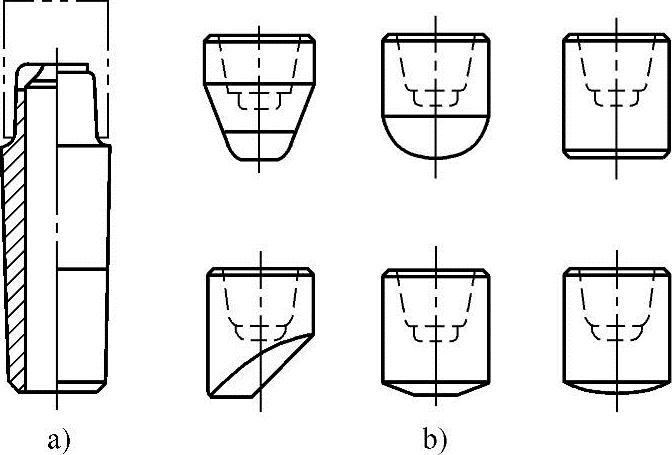

为减少成本高昂的铜合金的消耗，帽状电极得到了广泛应用。当电极磨损之后，只需更换电极帽。图13-3所示的是帽状阳电极，尾部锥体突出，使用时插入电极体。图13-4所示的是帽状阴电极，尾部为锥形孔，使用时由电极体插入。

电极的冷却水孔应尽可能延伸到接近端面的部位，其大小应能容纳一根进水管，并能使水从管子外围流出。水管的端头应斜切（防止顶端堵死），并应接近水孔底部以增强冷却效果。在多数情况下，进水管是电极握杆的一个部件。对于不能插入水管的弯电极，可以在电极外面钎焊上冷却水管或采用外部水冷的方法。

电极与电极握杆之问多采用锥度为1：10的锥体连接，个别情况下也有用螺纹连接的。

图13-4 帽状阴电极

a）电极体 b）6种阴电极帽

拆卸电极时，只能用专用工具或管钳将电极旋转后取出，不能用左右敲击的办法，以避免损坏电极座，造成接触不良或漏水。帽状电极拆卸时可采用专用工具或先卸下电极体，由尾部插入金属棒敲击，将电极帽顶出。电极帽尺寸见JB/T3948—1999。

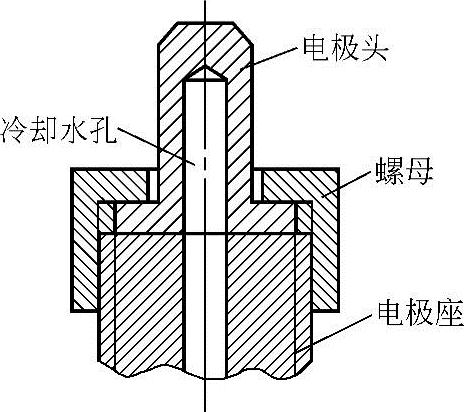

图13-5所示的电极头更换较方便，只需将螺母卸下，便可进行修理或更换了。

图13-5 方便更换的电极头
