A-TIG焊是通过调节活性焊剂中微量元素的组成和含量来达到控制焊缝成形和提高焊接质量的目的。不同的材料，其本身各元素的组成和含量不同，因而对于某一牌号的钢材，必须配合一种专为该钢种研制的活性焊剂才能实现A-TIG焊接，并充分发挥该技术的优势。现已报道的几种具体钢种的活性焊剂的成分均由氧化物或氧化物与卤化物的混合物组成。活性焊剂中的氧化物一般由Fe、Cr、Si、Mn、Ti、Ni、Co、Mo及Ca等元素的一种或几种组成。由氧化物和氟化物混合组成的活性焊剂被用于各种钢材的焊接生产中。在苏联时期用于工业级别的C-Mn钢焊接活化剂的成分如表12-14所示。

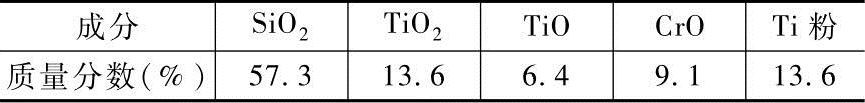

表12-14 活性焊剂化学成分

(www.daowen.com)

一般的活性焊剂为细粉状，为便于涂敷以及防止焊接时保护气体将其吹散，应用易挥发的溶剂丙酮或乙醇将其溶解成糊状，焊接前均匀地涂抹在待焊处两侧。活性焊剂的用量应根据工件的厚度、焊接条件和所需解决的技术问题决定，用量一般控制在0.1～5g/m。实际生产中涂敷活化剂时，涂层的厚度以充分遮盖钢的本色为宜。

目前，A-TIG可应用于焊接钛合金、碳钢、不锈钢、锰钢、镍基合金、铝合金等材料，广泛应用于核电、船舶、汽车、航空航天、锅炉等要求较高的场合。
