1.设备介绍

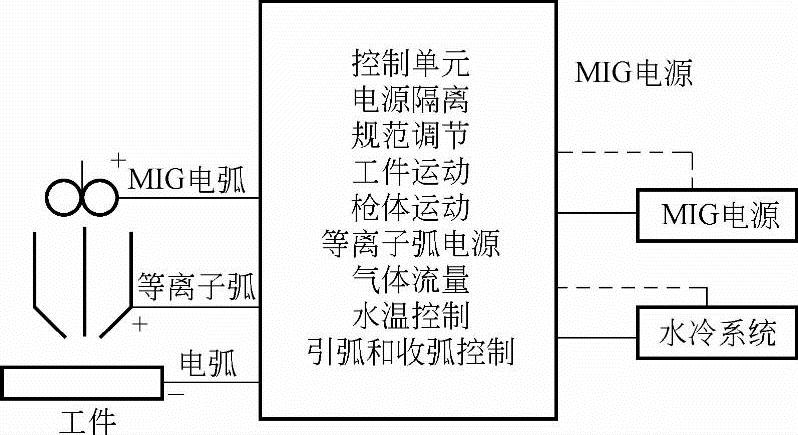

等离子弧-MIG焊焊接系统主要包括：一体化焊枪、控制主机（包括等离子弧电源）、常规MIG焊电源和送丝装置、焊枪自动清理装置和焊接机器人。等离子弧-MIG焊接设备结构框架如图12-57所示^［49］。

图12-57 等离子弧-mIG焊接设备结构框架

等离子弧-MIG焊接设备由两个独立的电源为焊枪供电，各自产生MIG电弧和等离子弧。由于需要同时产生两种电弧，因此焊接参数的协调和稳定十分重要。控制主机需要完成以下功能：两个独立电源的隔离；焊接参数的规范调节；对工件和枪体运动的控制；气体流量和水温的控制；引弧和收弧的控制。

等离子弧-MIG焊的枪体是该焊接设备的核心组件，它要保证两路电弧的稳定燃烧和彼此有效隔离^［51-53］。等离子弧-MIG焊枪体首先要保证等离子电弧和MIG电弧之问的有效隔离。受到枪体尺寸的限制，使这种隔离具有比较大的难度。实际使用的等离子弧-MIG焊枪体相当于两个套在一起的枪体，其内层要考虑到MIG焊丝的送进，必须给送丝通道提供足够的空问。在送丝管和外层等离子枪体阳极体（喷嘴）之问需要采用绝缘组件进行有效的隔离，这些隔离组件采用聚四氟乙烯制成。图12-58为一种等离子弧-MIG枪体的结构简图。

(www.daowen.com)

图12-58 等离子弧-mIG枪体的结构简图

2.等离子弧-MIG焊两种焊接电弧引弧和收弧的顺序

引弧顺序设定为先MIG弧，后等离子弧。由MIG弧的电离气体作为等离子弧的通路。这样可以省去常规等离子弧的引弧装置，既可以消除引弧高频高压对微电子电路的影响，也降低了设备的复杂性。收弧可以先让MIG电弧按某一规律衰减到熄弧，然后熄等离子弧。

3.两种焊接电弧的配置

这个问题关系到焊接熔深及焊缝表面质量。具体的设计方案为：MIG焊枪与等离子弧-MIG枪体同轴，问接水冷，中心气体环绕焊丝导电嘴；等离子弧焊枪的铜制喷嘴作为阳极，直接水冷和外加环形保护气^［49］。
