碳弧水气刨设备类似碳弧气刨设备，但增加了一个供水器和供水系统。其示意图如图11-8所示。

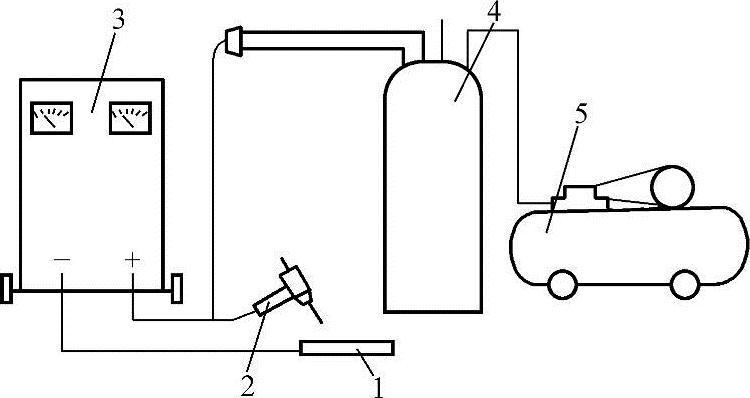

图11-8 碳弧水气刨设备示意图

1—工件 2—气刨枪 3—电源 4—供水器 5—空气压缩机

供水器是提供水雾的装置，其结构见图11-9。压缩空气经管道1与容器连通，水经进水管3注入容器2内，水面达到H高度（低于出气管4的底部）后，关闭进水阀门。此时打开出气管4的阀门，就有压缩空气从出气管排出。再打开出水管5的阀门，就有压力水从出水管喷出。若同时打开4和5，压缩空气和压力水经三通接头6混合，从而喷射出压缩空气和水雾。调节出气管4的阀门和出水管5的阀门，可改变风量及水雾的大小。当供水器内的水面高度低于h时，就喷不出水雾。因水在工作中呈雾状，消耗量较少，一次灌注可用数日。

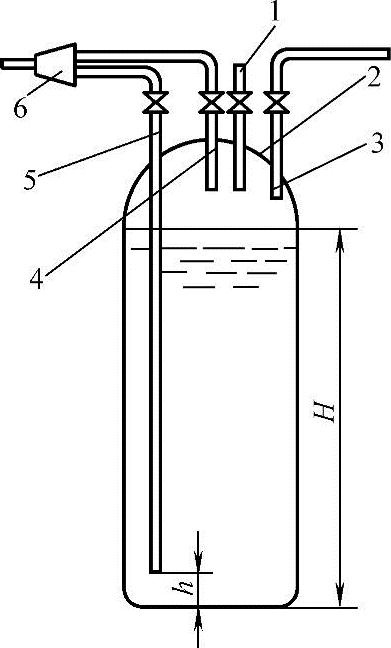

图11-9 供水器示意图(www.daowen.com)

1—压缩空气进气管 2—容器 3—进水管 4—压缩空气出气管 5—出水管 6—水、气、混合三通

碳弧水气刨的关键，在于制造合理的供水器，以获得均匀弥散的水雾。但还必须注意压缩空气与压力水混合的三通管接头6，应该使它尽可能地靠近气刨枪（一般在10mm以内），这样才能保证气刨枪喷出挺拔的水雾。

将碳弧气刨枪稍做改造即可作为碳弧水气刨枪。例如，将圆周送气气刨枪的内体（图11-10）和外套在左端尾部钎焊以保密封，同时将内体上的气道内径由1mm改为1.5mm。

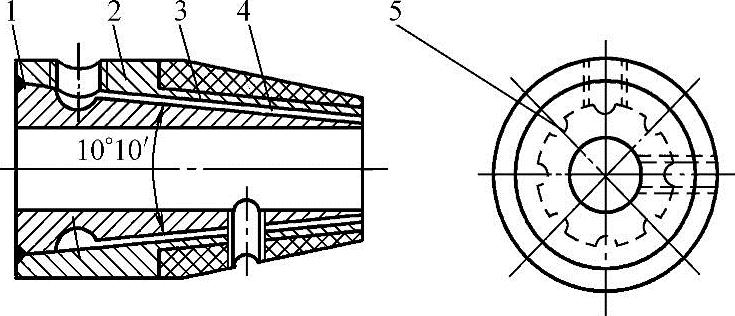

图11-10 碳弧水气刨枪

1—钎焊处 2—内套 3—绝缘外套 4—内体 5—气道
