目前我国正式颁布执行的药芯焊丝标准为：GB/T 10045—2001《碳钢药芯焊丝》、GB/T 17853—1999《不锈钢药芯焊丝》和GB/T 17493—2008《低合金钢药芯焊丝》。国家标准GB/T 10045—2001《碳钢药芯焊丝》规定碳钢药芯焊丝型号由7部分组成，如图8-11所示。

碳钢药芯焊丝焊接位置、保护类型、极性和适用性要求见表8-8，熔敷金属化学成分要求见表8-9，熔敷金属力学性能要求见表8-10。

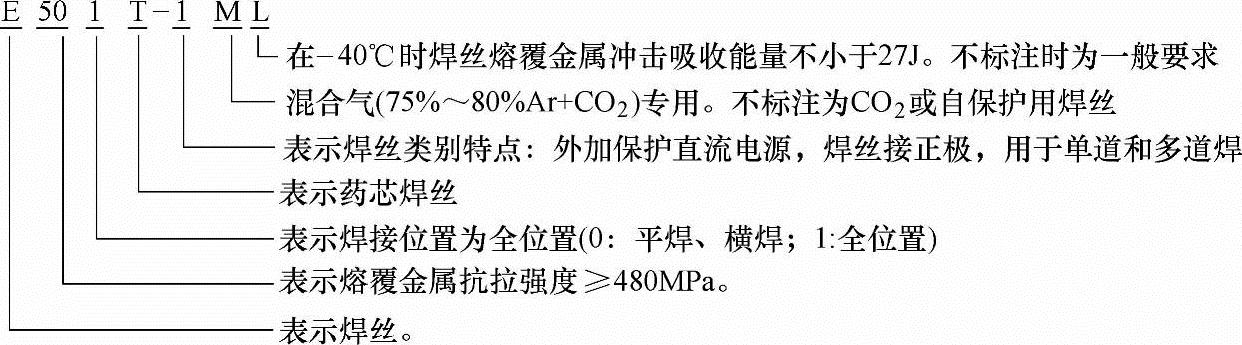

图8-11 碳钢药芯焊丝型号说明

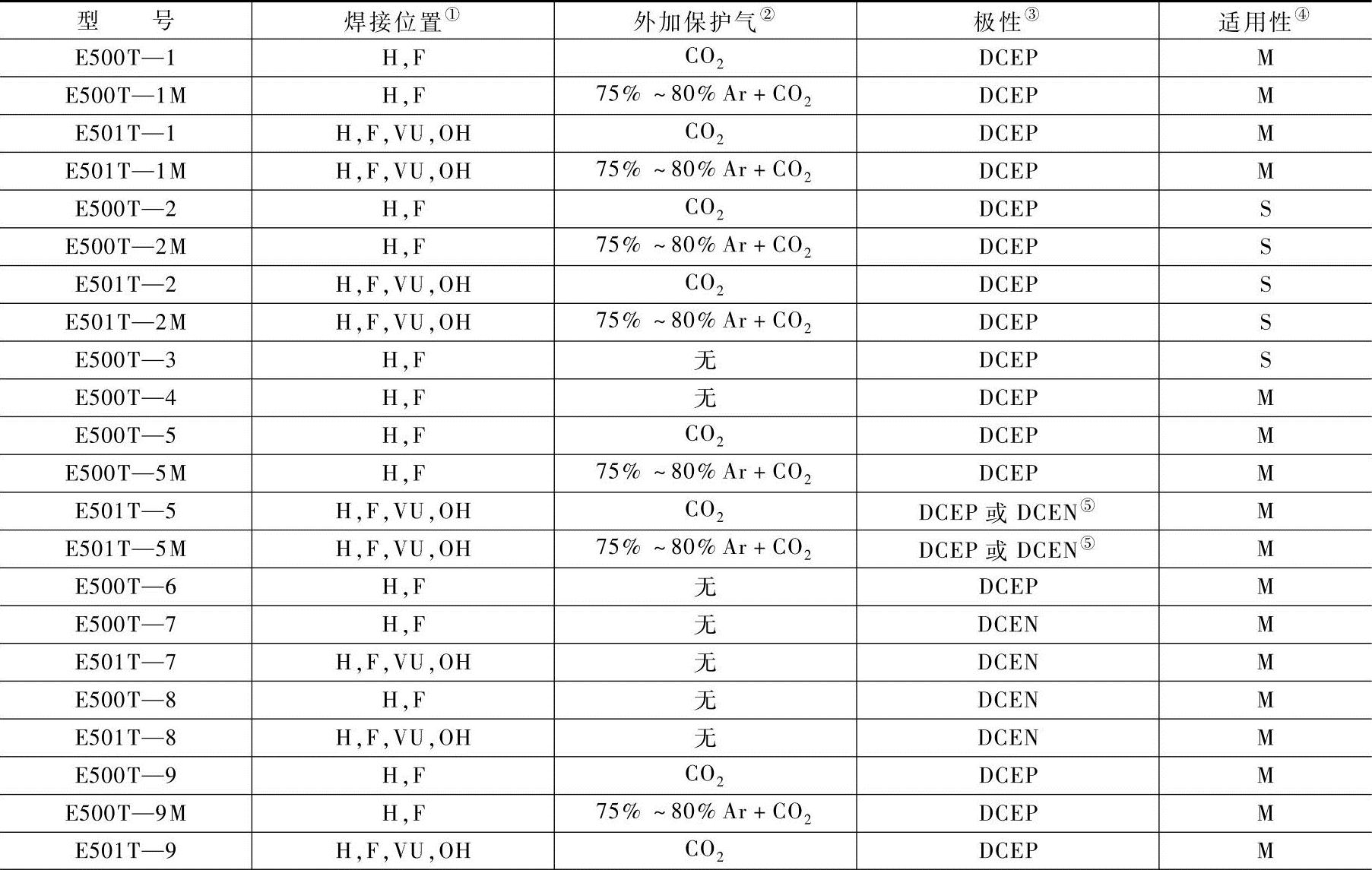

表8-8 焊接位置、保护类型、极性和适用性要求（GB/T 10045—2001）

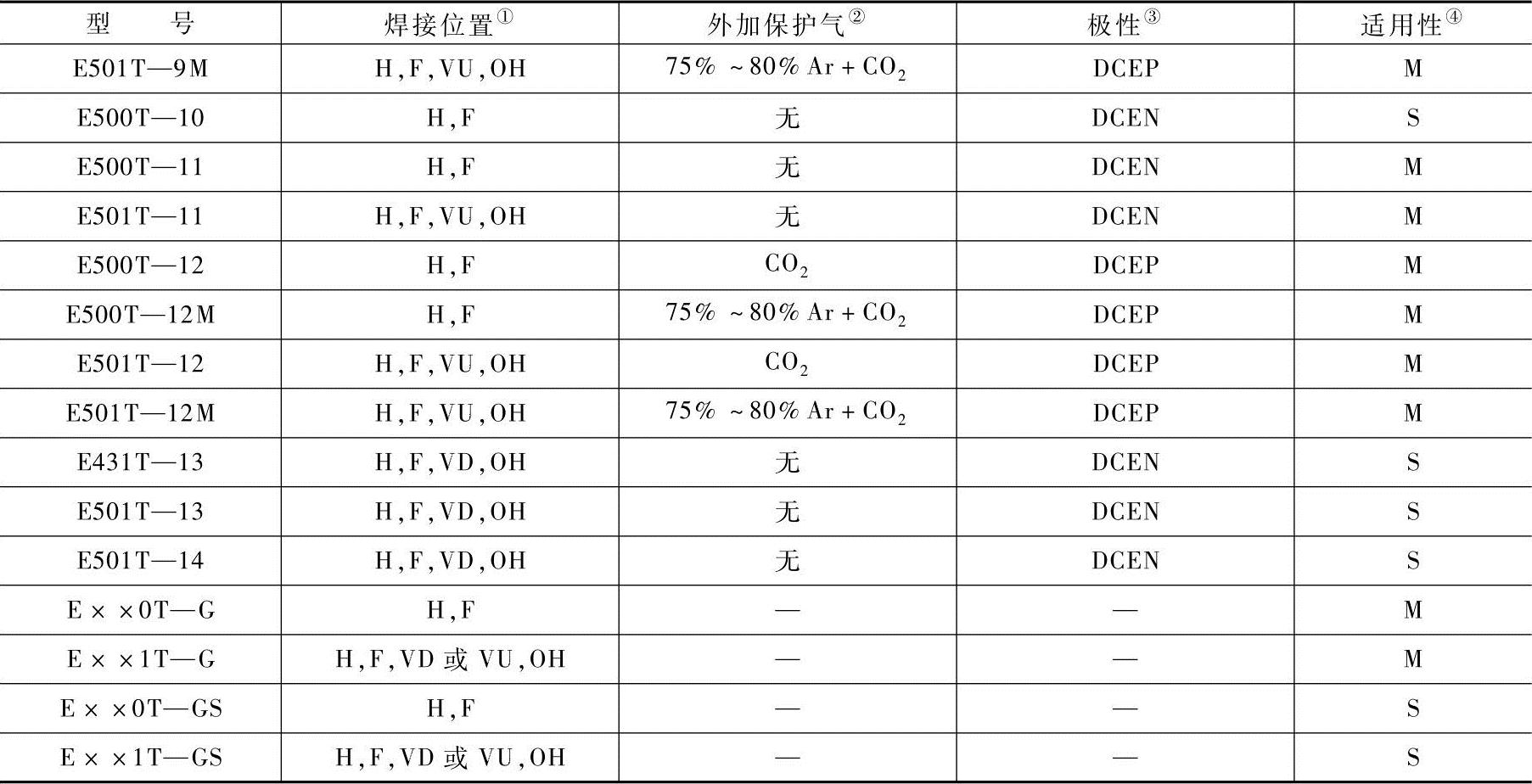

（续）

①H为横焊，F为平焊，OH为仰焊，VD为向下立焊，VU为向上立焊。

②对于使用外加保护气的焊丝（E×××T—1，E×××T—1M，E×××T—2，E×××T—2M，E×××T—5，E×××T—5M，E×××T—9，E×××T—9M，E×××T—12，E×××T—12M），其金属的性能随保护气类型不同而变化。用户在未向焊丝制造商咨询前不应使用其他保护气。

③DCEP为直流电源，焊丝接正极；DCEN为直流电源，焊丝接负极。

④M为单道和多道焊，S为单道焊。

⑤E501T—5和E501T—5M型焊丝可在DCEN极性下使用，以改善不适当位置的焊接性，推荐的极性请咨询制造商。

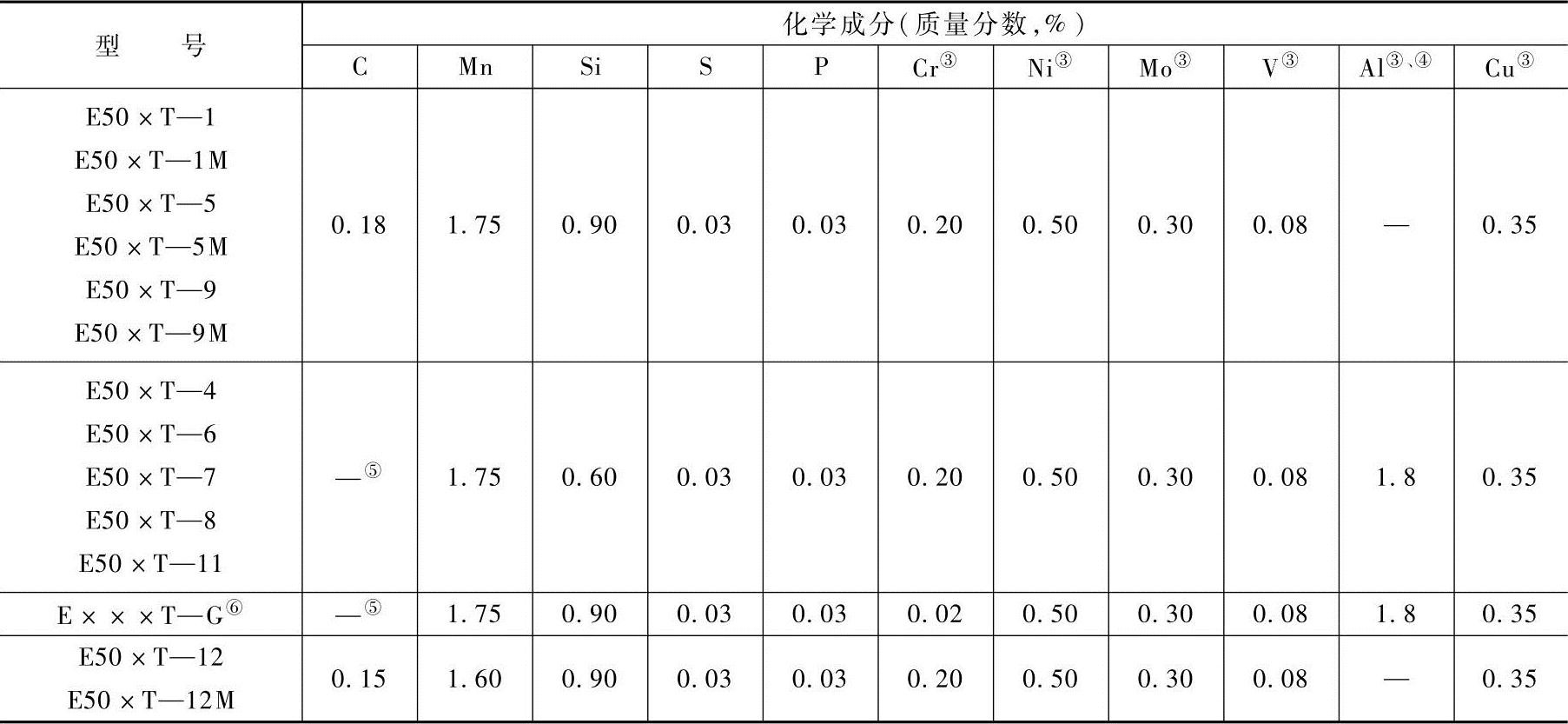

表8-9 熔敷金属化学成分要求^①、②（GB/T 10045—2001）(www.daowen.com)

注：E50×T—2、E50×T—2M、E50×T—3、E50×T—10、E43×T—13、E50×T—13、E50×T—14、E×××T—GS无规定。

①应分析表中列出值的特定元素。

②单值均为最大值。

③这些元素如果是有意添加的，应进行分析并报出数值。

④只适用于自保护焊丝。

⑤该值不做规定，但应分析其数值并出示报告。

⑥该类焊线添加的所有元素总和不应超过5％。

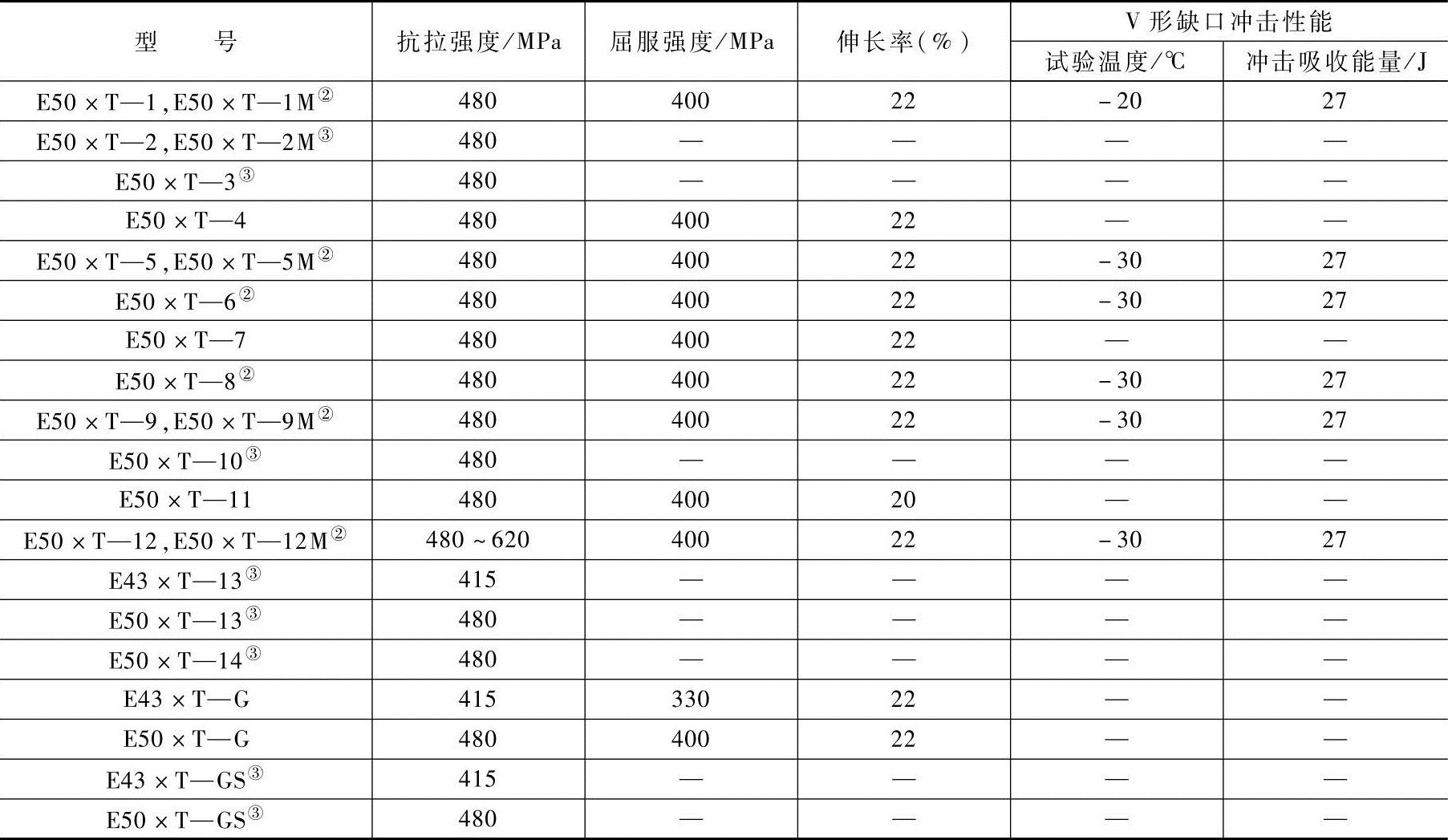

表8-10 熔敷金属力学性能要求^①（GB/T 10045—2001）

①表中所列单值均为最小值。

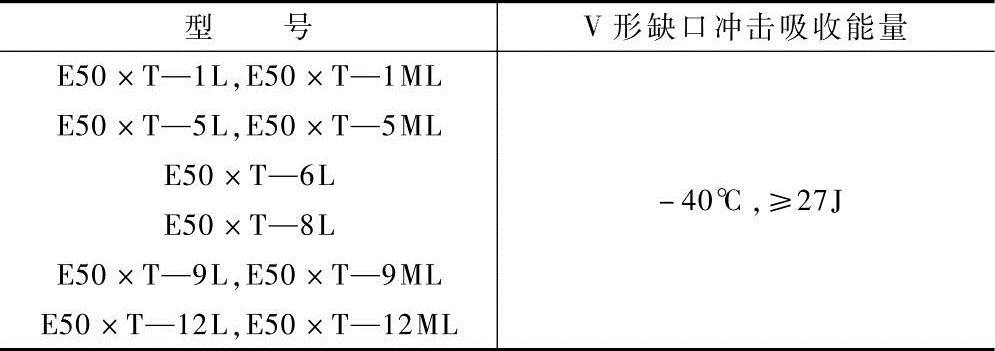

②型号中带有宇母“L”的焊丝，其熔敷金属冲击性能应满足以下要求：

③这些型号主要用于单道焊接而不用于多道焊接。因为只规定了抗拉强度，所以只要求做横向拉伸和纵向辊筒弯曲（缠绕式导向弯曲）试验。
