1.接头形式

用于等离子弧焊的通用接头形式为：I形坡口、单面V形和U形坡口以及双面V形和U形坡口。这些坡口形式用于从一侧或两侧进行对接接头的单道焊或多道焊，除对接接头外，等离子弧焊也适合于焊接角焊缝和T形接头，而且具有良好的熔透性。

厚度大于1.6mm但小于表6-7所列厚度值的工件，可不开坡口，采用穿透型等离子弧焊单面一次焊成。

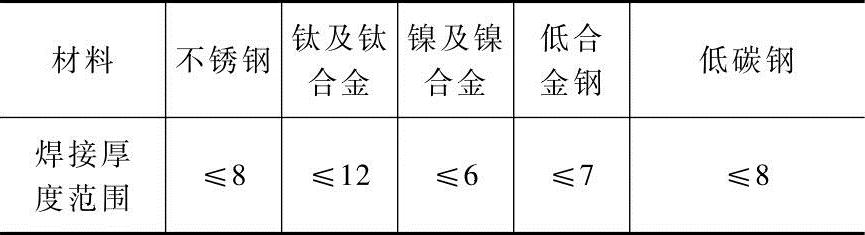

表6-7 一次焊透的厚度^［7］ （单位：mm）

注：不加衬垫，单面焊双面成形。

对于厚度较大的工件，需要开坡口对接焊时，与钨极氩弧焊相比，可采用较大的钝边和较小的坡口角度。第一道焊缝采用穿透型焊接，填充焊道则采用熔透型完成。图6-19为两种焊接方法所需V形坡口几何形状的比较。

焊件厚度如果在0.05～1.6mm之问，通常使用熔透型焊接。常用接头形式如图6-20所示。

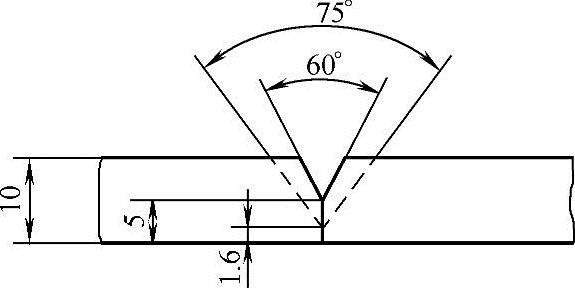

图6-19 等离子弧焊和钨极氩弧焊v形坡口形状的对比^［1］

-----钨极氩弧焊 ——等离子弧焊

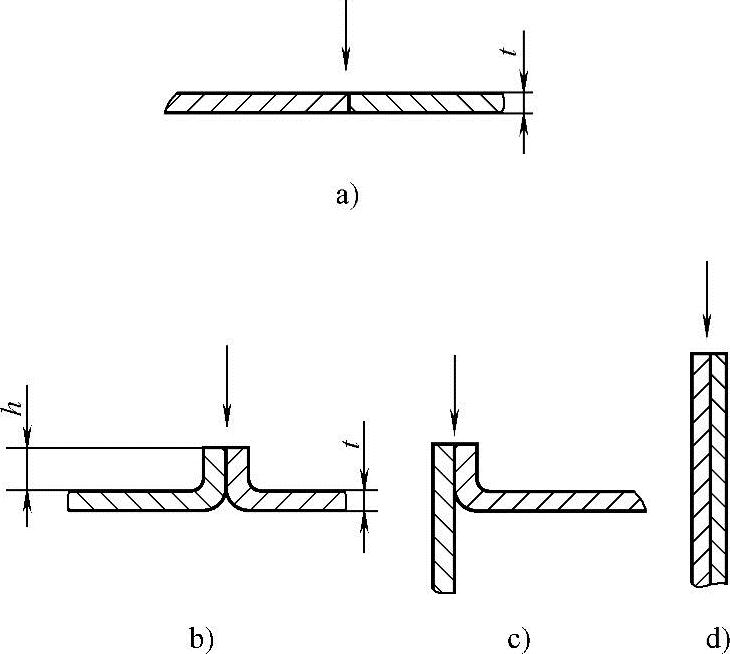

图6-20 薄板等离子弧焊的接头形式^［2］

a）I形对接接头 b）卷边对接接头 c）卷边角接接头 d）端接接头 t—板厚（0.025～1mm） h—卷边高度［＝（2～5）t］

2.装配与夹紧

小电流等离子弧焊对接头的装配要求和钨极氩弧焊相同。引弧处坡口边缘必须紧密接触，问隙不应超过金属厚度的10％，难以保持上述公差时必须添加填充金属。对于厚度不大于0.8mm的金属，焊接接头的装配和夹紧要求如表6-8、图6-21和图6-22所示^［1］。(www.daowen.com)

图6-21给出了接头问隙和错边的允许偏差、压板问距以及垫板凹槽等的尺寸。允许偏差与板厚成比例，I形坡口对接接头允许的最大问隙为0.2t。图6-22给出了端接接头的装配和夹紧的允许偏差。端接接头的允许偏差比对接接头大得多。所以端接接头是金属箔片较方便的连接接头。

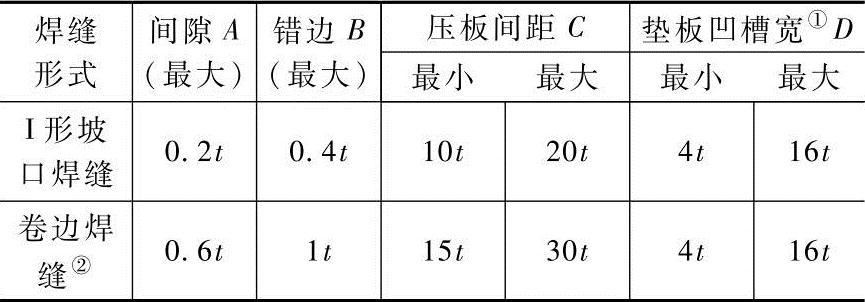

表6-8 厚度＜0.8mm的薄板对接接头装配要求（图6-21）

①背面用Ar或He保护。

②板厚小于0.25mm的对接接头推荐采用卷边焊缝。

焊接如壁厚0.1～0.2mm的金属箔片时，焊口附近微小的热量波动都可能使熔化焊道分离，以致无法得到连续的焊缝。因此要求夹具在整个焊接过程中与工件紧密接触，利用夹具对焊件的良好散热作用稳定焊缝成形以及减少焊接变形。如普通夹具压紧箔件效果不好，可考虑使用气动琴键夹具或弹簧琴键夹具。图6-23是焊接1mm以下不锈钢对接接头的工装参数曲线。

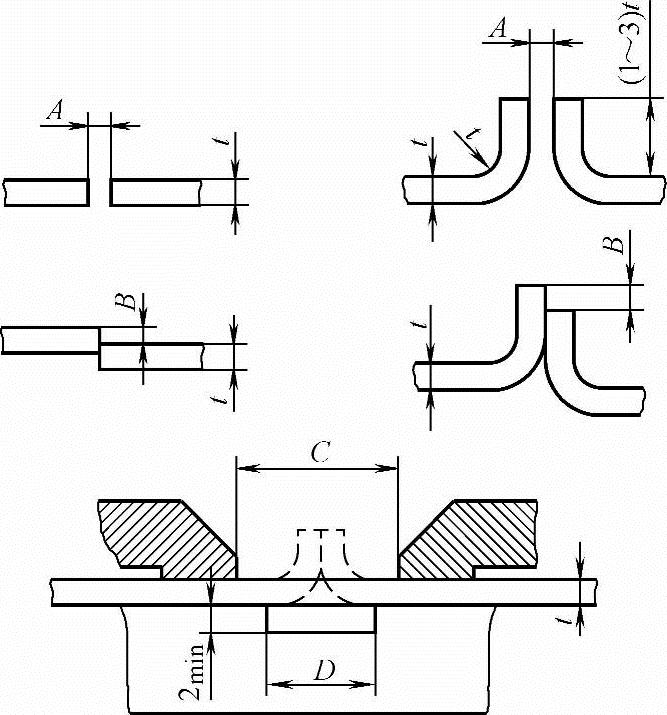

图6-21 厚度小于0.8mm的薄板对接接头装配要求（数据见表6-8）^［1］

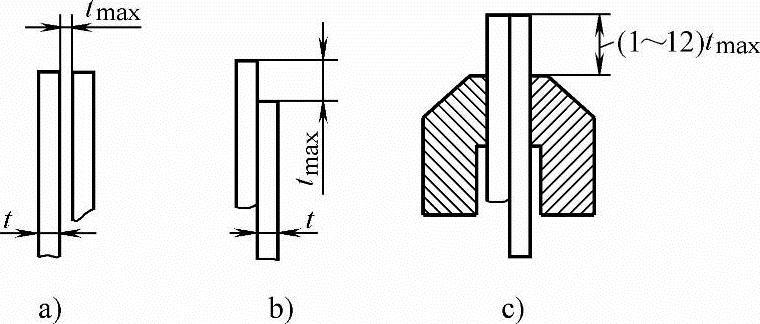

图6-22 厚度小于0.8mm的薄板端面接头装配要求^［1］

a）问隙 b）错边 c）夹紧距离

焊接夹具一般分为压板和带凹槽的垫板（图6-23）。当采用熔透型焊接时，垫板与氩弧焊时相同，开口凹槽的垫板用以支撑熔池，但采用穿透型焊接时，熔池是由表面张力支撑的，熔化的铁液不与垫板凹槽相接触。穿透型焊接用的典型垫板如图6-24所示，凹槽通常宽13mm，深19mm，这样的凹槽不仅能够容纳背面保护气，还为等离子射流提供一个穿出的空问。

3.焊枪定位

与氩弧焊一样，等离子弧可以进行全位置焊接。由于等离子弧指向性强，弧柱直径小，所以要求焊接时焊枪能够更精确地对准焊缝，即严格地限制焊枪喷嘴轴线沿焊缝中心线的横向摆动。等离子弧对弧长不敏感，所以焊枪喷嘴至工件的距离不像氩弧焊时要求那么严格。
