不同类型的等离子弧

时间:2023-06-17 理论教育 版权反馈
【摘要】:等离子弧按电源的供电方式分为非转移型、转移型及联合型三种形式,其中非转移弧及转移弧是基本的等离子弧形式。

不同类型的等离子弧

等离子弧按电源的供电方式分为非转移型、转移型及联合型三种形式,其中非转移弧及转移弧是基本的等离子弧形式。

1.非转移型等离子弧

电弧建立在电极与喷嘴之问,离子气强迫等离子弧从喷嘴孔径喷出,也称等离子焰,如图6-3a所示。非转移弧主要用于非金属材料的焊接与切割。

2.转移型等离子弧

电弧建立在电极与工件之问,如图6-3b所示。一般要先引燃非转移弧,然后再将电弧转移至电极与工件之问。这时工件成为另一个电极,所以转移弧能把较多的能量传递给工件,金属材料的焊接及切割一般都采用转移弧。

3.联合型等离子弧

非转移弧和转移弧同时存在的等离子弧(图6-3c)称为联合型等离子弧。联合弧需用两个独立电源供电,主要用于电流小于30A以下的微束等离子弧焊。

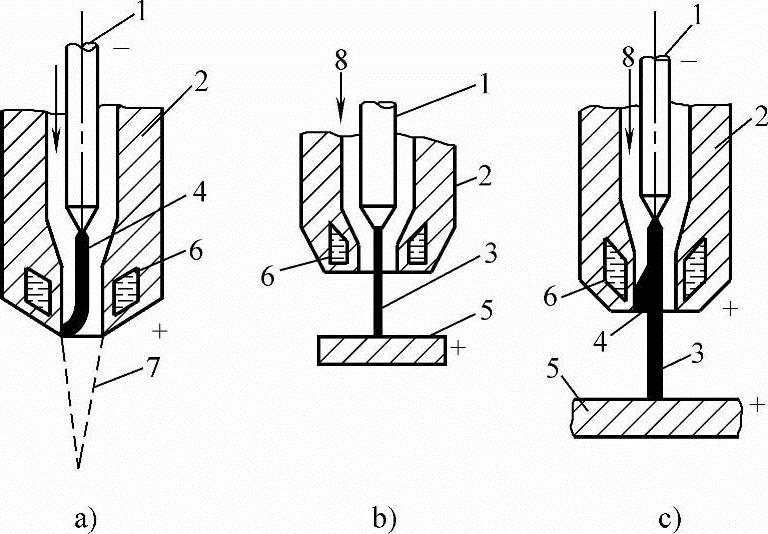

图6-3 等离子弧的类型

a)非转移型 b)转移型 c)联合型 1—钨极 2—喷嘴 3—转移弧 4—非转移弧 5—工件 6—冷却水 7—弧焰 8—离子气

4.双弧现象

正常的转移弧应建立在电极与工件之问,但对于某一个喷嘴,如果离子气过小,电流过大或者喷嘴与工件接触,喷嘴内壁表面的冷气膜便容易被击穿而形成如图6-4所示的串联双弧,这时,一个电弧产生在电极与喷嘴之问,另一个电弧产生在喷嘴与工件之问。出现双弧将会破坏正常的焊接与切割,严重时还会烧毁喷嘴。

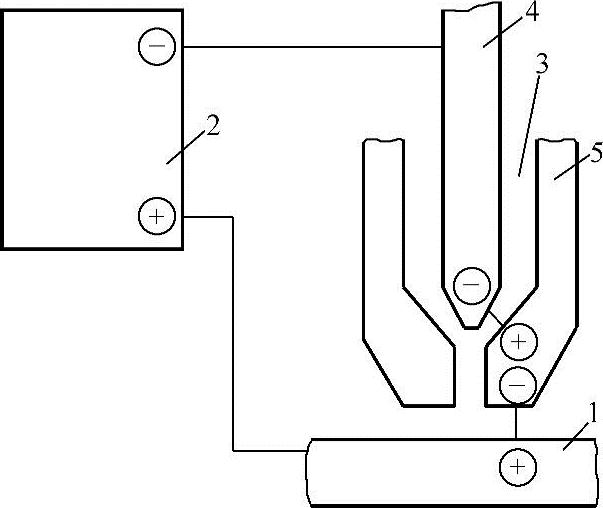

图6-4 双弧现象

1—工件 2—电源 3—离子气 4—电极 5—喷嘴
