等离子弧的不同工作形式优化与比较

等离子枪按用途可分为焊枪及割枪,枪的主要组成部分及术语如图6-1所示。切割用枪无保护气体2及保护气罩6。压缩喷嘴5是等离子枪的关键部件,一般需用水冷。喷嘴孔径dn及孔道长度l0是压缩喷嘴的两个主要尺寸。喷嘴内通的气体称离子气。中性的离子气在喷嘴内电离后使喷嘴内压力增加,所以喷嘴内壁与电极4之问的空问称增压室。电离了的离子气从喷嘴流出时受到孔径限制,使弧柱断面变小,该孔径对弧柱的压缩作用称机械压缩。水冷喷嘴内壁表面有一层冷气膜,电弧经过孔道时,冷气膜一方面使喷嘴与弧柱绝缘,另一方面使弧柱有效断面进一步收缩,这种收缩称热收缩。弧柱电流自身磁场对弧柱的压缩作用称磁收缩。在机械压缩与热收缩的作用下,弧柱电流密度增加,磁收缩随之增强,如电流不变,弧柱电场强度及弧压降都随电流密度增加而增加,所以等离子弧(也称压缩电弧)的电弧功率及温度明显高于自由电弧。图6-2a所示的对比中,等离子弧的电弧温度比自由电弧高30%,电弧功率高100%。图6-2b是自由电弧和等离子弧弧柱断面面积沿弧柱轴线方向变化的情况,在可见弧柱面积同样变化20%时,自由电弧的弧长变动只有0.12mm,而等离子弧可达1.2mm,可见,等离子弧具有较小的扩散角及较大的电弧挺度,而且等离子弧显然也具有更高的速度(300m/s)和较大的电弧力。

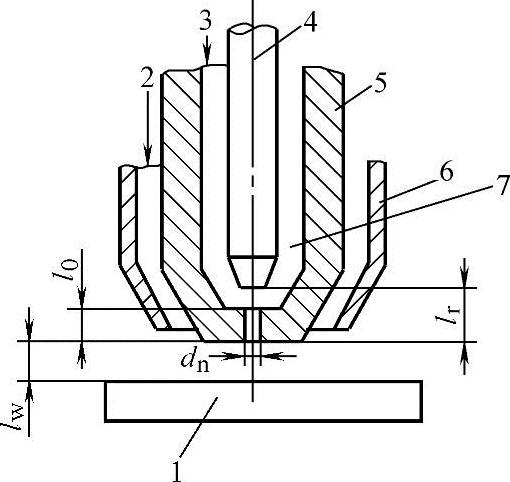

图6-1 等离子弧枪的术语[1]

1—工件 2—保护气体 3—离子气 4—电极 5—压缩喷嘴 6—保护气罩 7—增压室 dn—喷嘴孔径 l0—喷嘴孔道长度 lr—钨极内缩长度 lw—喷嘴至工件距离

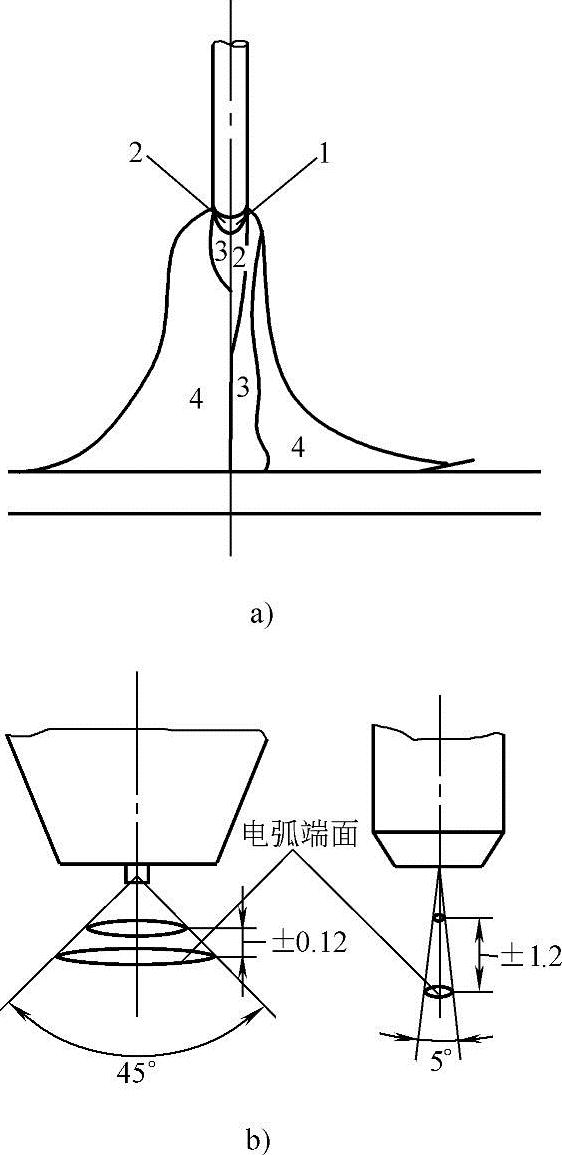

图6-2 自由电弧等离子弧的对比

a)温度分布 b)挺直度(左—自由电弧,右—等离子弧) 1—24000~50000k 2—18000~24000k 3—14000~18000k 4—10000~14000k 自由电弧200A,15V,40x28L/h 压缩电弧200A,30V,40x28L/h,压缩孔径φ4.8mm

等离子弧具有的电弧力、能量密度及电弧挺度等与加工有关的物理性能取决于下列5个参数:(www.daowen.com)

1)电流。

2)喷嘴孔径的几何尺寸。

3)离子气种类。

4)离子气流量

5)保护气种类。

调整以上5个参数可使等离子弧适应不同的加工工艺。如在切割工艺中,应选择大电流、小喷嘴孔径、大离子气流量及导热好的离子气,以便使等离子弧具有高度集中的热量和高的焰流速度。而在焊接工艺中,为防止焊穿工件则应选择小的离子气流量及较大的喷嘴孔径。
