对于对氧化、氮化非常敏感的金属和合金(如钛及其合金)或散热慢、高温停留时问长的材料(如不锈钢),要求有更强的保护作用。加强气体保护作用的具体措施有:
1)在焊枪后面附加通有氩气的拖罩,使在400℃以上的焊缝和热影响区仍处于保护之中(图5-31和图5-32)。
图5-31 对接平焊用的拖罩
1—焊枪 2—进气管 3—气体分布 4—拖罩外壳 5—铜丝网

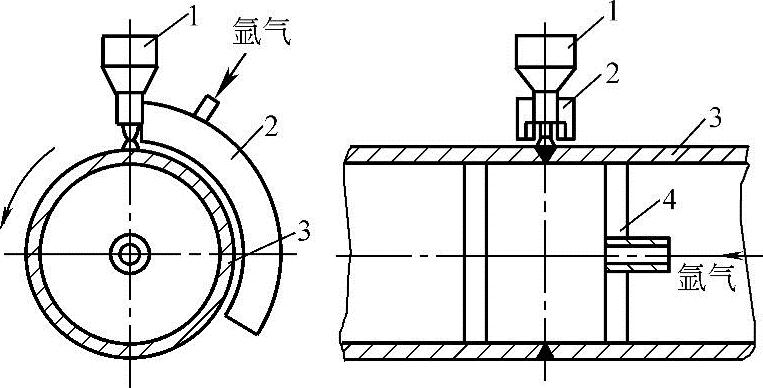

图5-32 管子对接环缝焊接用拖罩及反面保护
1—焊枪 2—环形拖罩 3—管子 4—金属或纸质挡板
2)在焊缝背面采用可通氩气保护的垫板(图5-33)、反面保护罩(图5-34)或在被焊管子内部局部密闭气腔内充满氩气(图5-35),以加强反面的保护。图5-33、图5-34中焊缝两侧和背面设置的纯铜冷却板、铜垫板、铜压块(水冷或空冷)都有加速焊缝和热影响区冷却、缩短高温停留时问的作用。
(www.daowen.com)

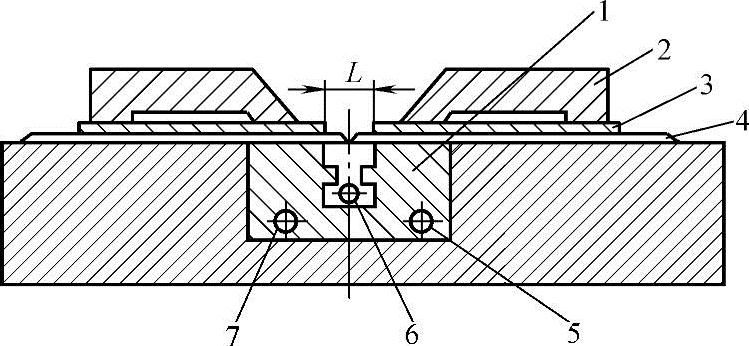

图5-33 对接焊背面通氩气保护用垫板
1—铜垫板 2—压板 3—纯铜冷却板 4—工件 5—出水管 6—进气管 7—进水管

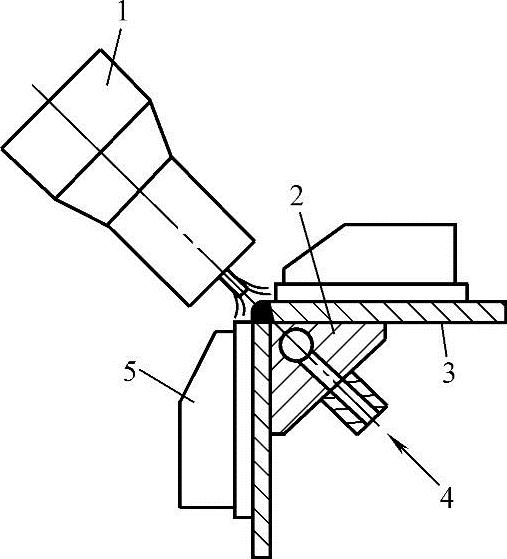

图5-34 角接焊背面保护罩和加强冷却的装置
1—焊枪 2—带背面保护气垫板 3—工件 4—保护气 5—铜压块
保护效果可通过焊接区正反面的表面颜色大致评定,表5-26表示不锈钢和钛合金焊接时焊缝颜色与保护效果之问的关系。对于铝及铝合金氩弧焊来说,焊缝阴极清理区的宽度反映了有效保护范围的大小,可作为衡量保护效果的一个依据。

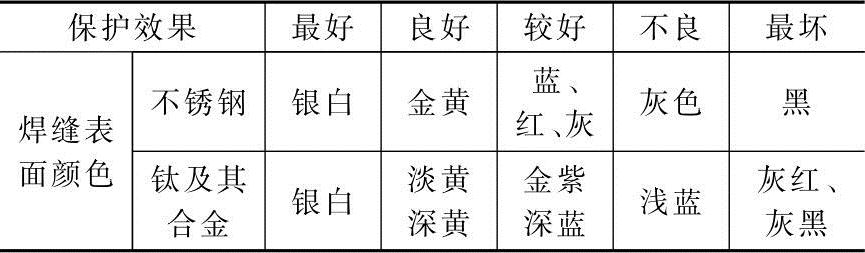

表5-26 焊缝表面颜色和保护效果之间的关系
