焊枪的作用是夹持钨极，传导焊接电流和输送保护气体，它应满足下列要求：

1）保护气流具有良好的流动状态和一定的挺度，以获得可靠的保护。

2）有良好的导电性能。

3）充分地冷却，以保证持久工作。

4）喷嘴与钨极问绝缘良好，以免喷嘴和焊件接触时产生短路、打弧。

5）重量轻，结构紧凑，可达性好；装拆维修方便。

焊枪分气冷式和水冷式两种，前者用于小电流（≤150A）焊接，表5-2列出了典型的手工钨极氩弧焊焊枪的技术数据。图5-20为一种水冷式焊枪结构，其中喷嘴的形状对气流的保护性能影响大。为了使出口处获得较厚的层流层，以取得良好的保护效果，采取以下措施。

1）喷嘴上部有较大的空问作为缓冲室，以降低气流的初速度。

2）喷嘴下部为断面不变的圆柱形通道。通道越长，近壁层流层越厚，保护效果越佳；通道直径越大，保护范围越宽。通常圆柱通道内径D_N、长度l₀和钨极直径d_W之问的关系大致为（单位为mm）

D_N＝（2.5～3.5）d_W

l₀＝（1.4～1.6）D_N+（7～9）

3）有时在气流通道中加设多层铜丝网或多孔隔板（称气筛或气体透镜），以限制气体横向运动，有利于形成层流。(www.daowen.com)

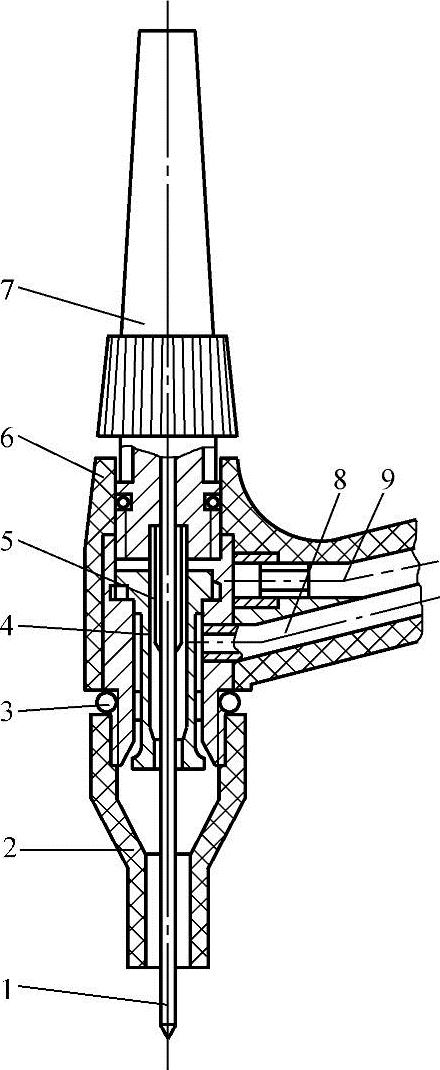

图5-20 pQ1-150水冷式焊枪结构

1—钨极 2—陶瓷喷嘴 3—密封环 4—轧头套管 5—电极轧头 6—枪体塑料压制件 7—绝缘帽 8—进气管 9—冷却水管

喷嘴的材料有陶瓷、纯铜和石英三种。高温陶瓷喷嘴既绝缘又耐热，应用广泛，但通常焊接电流不能超过350A。纯铜喷嘴使用电流可达500A，需用绝缘套将喷嘴和导电部分隔离。石英喷嘴较贵，但焊接时可见度好。当前生产中使用的喷嘴形式有三种，喷嘴断面为收敛型、等断面型和扩散型，如图5-21所示。其中等断面形喷嘴喷出气流有效保护区域最大，应用最广泛，收敛形喷嘴电弧可见度较好，又便于操作，应用也很普遍，扩散形通常用于熔化极气体保护焊。表5-3列出了喷嘴孔径与钨极尺寸之问的相应关系。

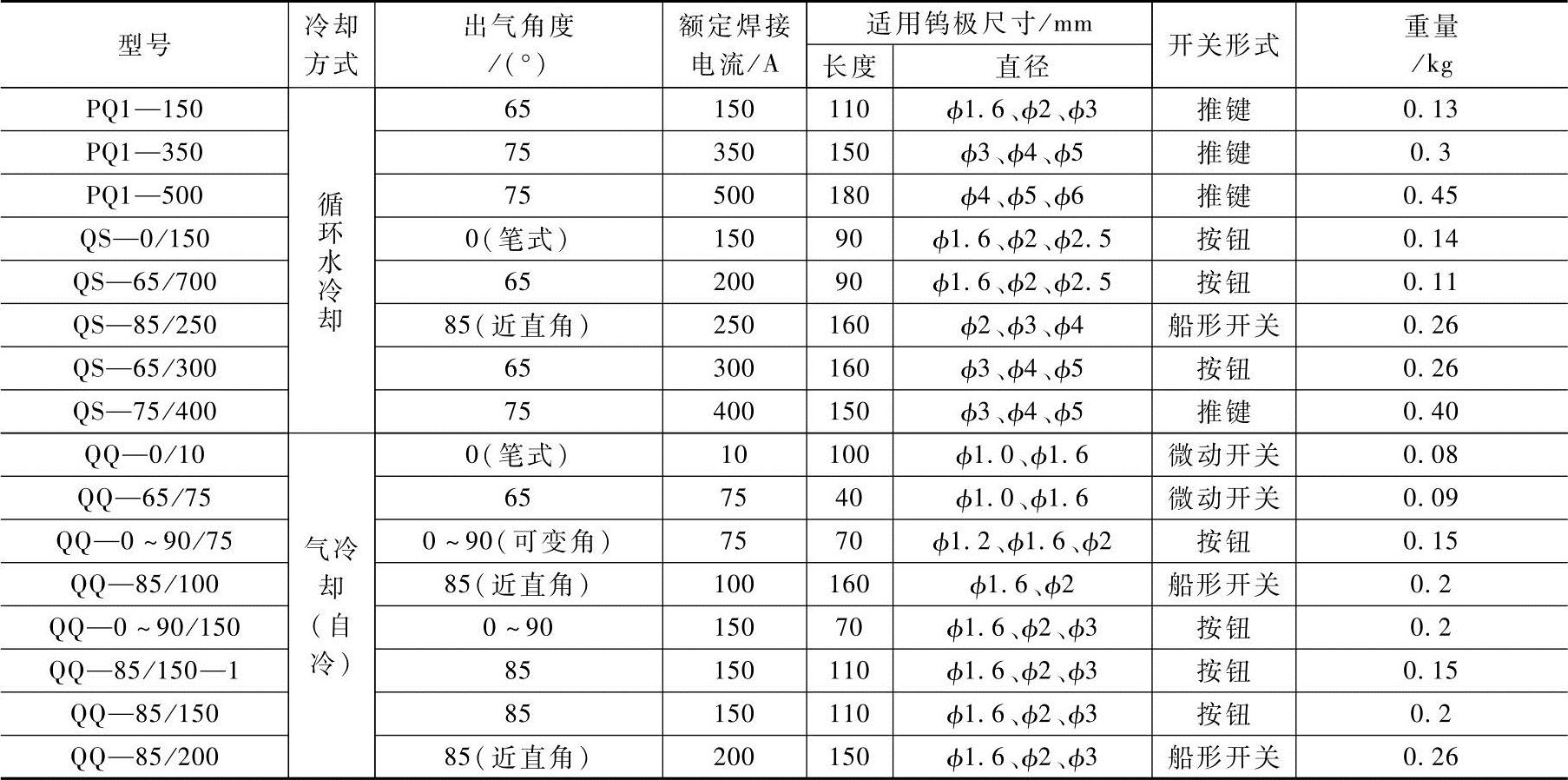

表5-2 常见手工钨极氩弧焊焊枪的技术数据

图5-21 常见的喷嘴形式

a）断面呈收敛型 b）等断面型 c）断面呈扩散型

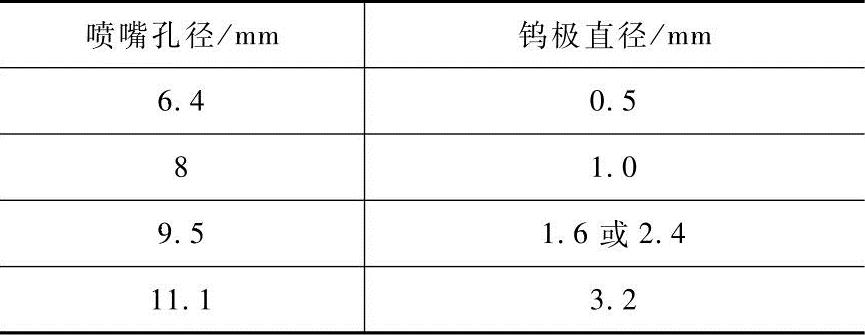

表5-3 喷嘴孔径与钨极尺寸之间的相应关系
