TIG焊开始时，由于电弧空问的气体、电极和工件都处于冷态，同时氩气的电离势又很高，又有氩气流的冷却作用，所以开始引弧是比较困难的。

1.引弧方法

1）短路引弧。依靠钨极和引弧板或者工件之问接触引弧。其缺点是引弧时钨极损耗较大，端部形状容易被破坏，应尽量少用。

2）高频引弧。利用高频振荡器产生的高频高压击穿钨极与工件之问的问隙（3mm左右）而引燃电弧。

3）高压脉冲引弧。在钨极与工件之问加一高压脉冲，使两极问气体介质电离而引弧（脉冲幅值≥300V）。

4）高频叠加辅助直流电源引弧。交流氩弧焊时，在电源两端并联一个辅助的直流电源，如图5-15所示，提供一个正接的恒定电流（约5A）帮助引弧。

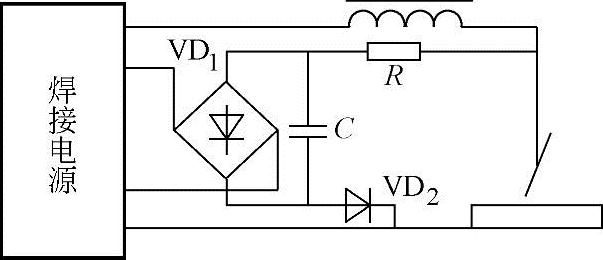

图5-15 高频叠加辅助直流电源引弧

2.稳弧方法

交流氩弧的稳定性很差，在正接转换成反接瞬问必须采取稳弧措施。

1）高频稳弧。同时采取高频高压稳弧，可以在稳弧时适当降低高频电的电压。

2）高压脉冲稳弧。在电流过零瞬问加上一个高压脉冲。

3）交流矩形波稳弧。利用交流矩形波在过零瞬问有极高的电流变化率，帮助电弧在极性转换时很快地反向引燃。

3.高频振荡器原理及其连接方法

高频振荡器的电气原理及其与焊接回路的连接方法如图5-16所示。当高频振荡器的输入端接通电源后，交流电源经高压变压器T₁升压，并对电容器C充电，因而放电器D端电压逐渐升高，最后被击穿，从而一方面使T₁的二次回路短路而中止对C的充电，另一方面使已充电的电容C与电感L₁组成振荡回路。所产生的高频高压经T₂输入焊接回路，其振荡频率为。振荡是衰减的，每次仅能维持2～6ms。电源为正弦波时，每半周振荡一次，波形如图5-17所示。

高频振荡器与焊接回路有并联（图5-16a）和串联（图5-16b）两种连接方式。并联时需在焊接回路中串接电感L，并以电容C₂旁路，这种连接方式因L、C₂对高频有分流作用，引弧效果较差。采用串联方式，没有分流回路，引弧可靠，而且大大减小了高频对电源的影响，目前大多采用串联式。(www.daowen.com)

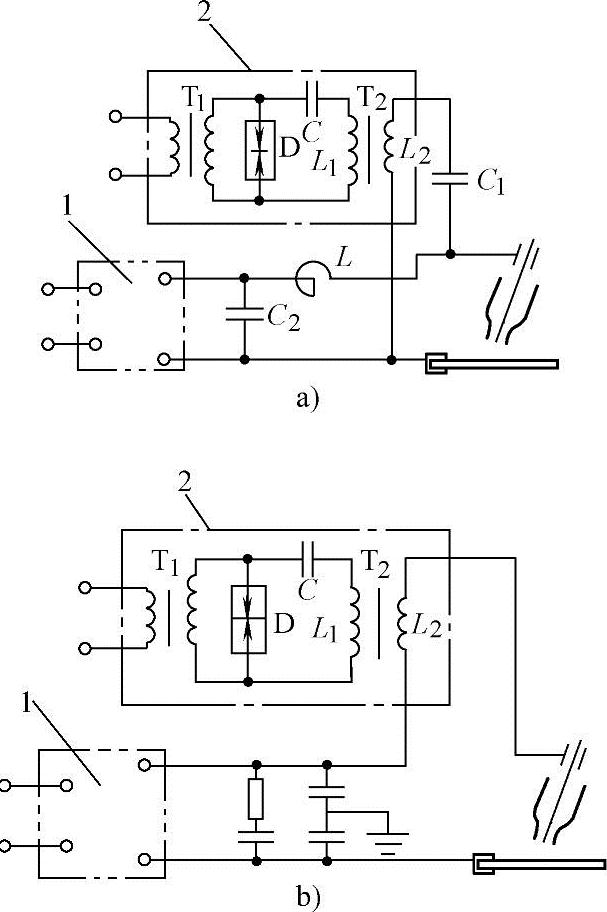

图5-16 高频振荡器及其连接方式

a）并联式 b）串联式 1—焊接电源 2—高频振荡器 D—放电器 T₁—高压高漏抗变压器 T₂—高频变压器

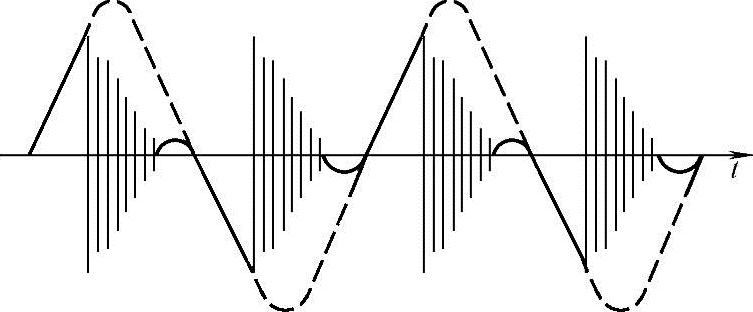

图5-17 高频振荡波形

4.高压脉冲引弧及稳弧装置

图5-18是高压脉冲引弧和稳弧装置电路，引弧和稳弧脉冲由共用的主电路产生，但有各自的触发电路。脉冲主电路中，变压器T₁二次侧的800V交流电压经整流后向电容C₁₃充电，当晶闸管VT₁和VT₂在焊接电源负半波同时被来自引弧或稳弧脉冲触发电路的信号触发，C₁₃即向变压器T₂一次侧放电，T₂二次侧即感应一高压脉冲用于引弧或稳弧。

引弧脉冲触发电路的信号自变压器T₁二次侧-24V绕组，经r₁₈、C₅和r₁₇、RP₁₆、C6移相90°后，通过VTH₅、VTH₄使VT₄导通，C₇向T₃一次侧放电产生触发信号。该信号经T₃耦合使VT₁和VT₂触发，在焊接空载电压负半波达极大值（π/2）时产生引弧脉冲。

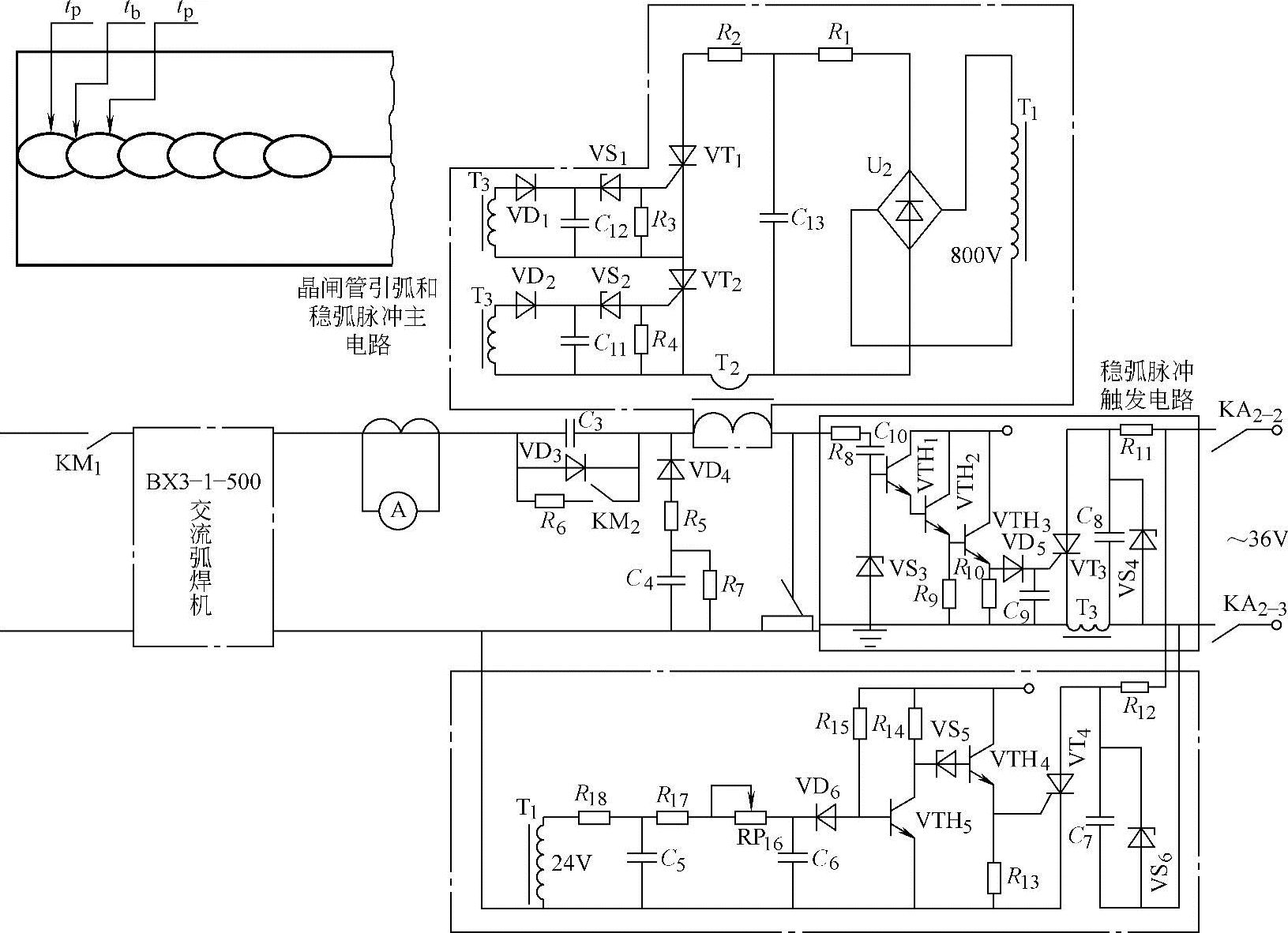

图5-18 高压脉冲引弧和稳弧电路

稳弧脉冲触发电路信号取自电弧电压，经r₈、C₁₀和VS₃衰减后，通过VTH₁、VTH₂和VTH₃使VT₃导通，则C₈向T₃放电产生触发信号。该信号经T₃耦合触发VT₁和VT₂，在电弧电压负半周开始瞬问输出稳弧脉冲。

该电路的设计能保证空载时，只有引弧脉冲，而不产生稳弧脉冲；电弧一旦引燃，即产生稳弧脉冲，而引弧脉冲自动消失。原因是空载时，钨极与工件问是焊接电源空载电压，与向C₈充电的36V交流电同相，当VT₃开始导通时，C₈尚未充电，故稳弧脉冲触发电路不起作用。引弧后，钨极与工件问变为电弧电压，比空载电压滞后约70°。当VT₃触发时C₈已充上电，故可以产生稳弧脉冲触发信号，使脉冲主电路的VT₁、VT₂触发。C₁₃放电，发出稳弧脉冲。在电源90°处虽也可产生引弧脉冲触发信号，但因C₁₃刚放完电，电压还不高，所以没有引弧脉冲输出。图5-19为引弧前后电压波形。

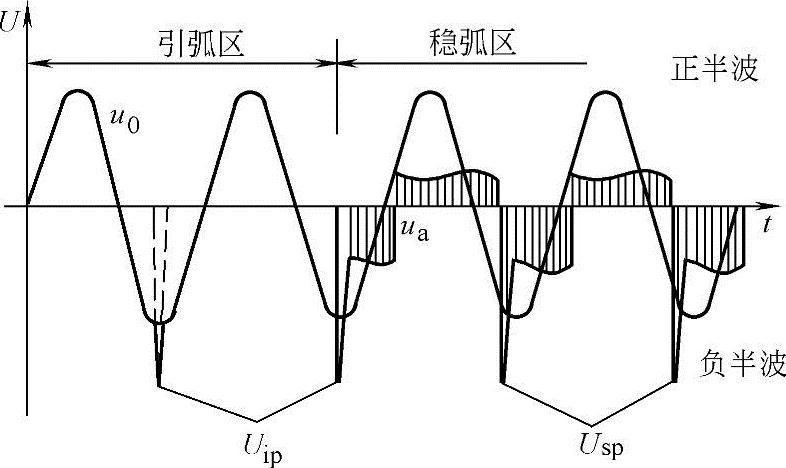

图5-19 引弧前后电压波形图

u₀—空载电压 u_a—电弧电压 U_ip—引弧脉冲 U_sp—稳弧脉冲
