埋弧焊工艺可以采用交流电源或直流电源，在双丝和多丝焊工艺中也可以采用交流电源和直流电源配合使用。直流电源包括弧焊发电机、硅弧焊整流器、晶闸管弧焊整流器和逆变式弧焊机等多种形式，可提供平特性、缓降特性、陡降特性、垂降特性的输出。交流电源通常是弧焊变压器类型，一般提供陡降特性的输出。电源外特性的选用视具体应用而定，在细焊丝薄板焊接时，电弧具有上升静特性，根据前面电弧调节系统的介绍，宜采用平特性电源；而对于一般的粗焊丝埋弧焊，电弧具有水平静特性，应采用下降外特性电源。埋弧焊通常是高负载持续率、大电流的焊接过程，所以一般埋弧焊机电源都具有大电流、100％负载持续率的输出能力。

随着大功率软开关逆变技术的发展，以及并联均流技术的采用，逆变埋弧焊机得到了较快的发展和普及。与传统工频交流焊机相比较，交流相位可调、热输入可控的逆变交流方波埋弧焊机在电弧稳定性以及焊接工艺控制上具有明显的优势。

（1）直流电源 直流电源的外特性可以是平特性、缓降特性、垂降或者陡降特性，也可能同时具有多种外特性。一般直流电源用于小电流范围、快速引弧、短焊缝、高速焊接、所采用焊剂的稳弧性差以及焊接参数稳定性要求较高的场合。采用直流电源进行埋弧焊时，极性不同将产生不同的焊接效果。直流正接（焊丝接负）时，焊丝熔敷率高；直流反接（焊丝接正）时，熔深大。

（2）交流电源 一般交流电源输出为陡降特性，在极性换向时，输出电流下降到零，反向再引弧要求空载电压较高。为了利于引弧，埋弧焊的交流电源空载电压一般都高于80V，同时使用交流电源进行埋弧焊时对焊剂的要求较高，一般适合直流埋弧焊的焊剂不一定适合交流埋弧焊。采用交流电源时，焊丝熔敷率及焊缝熔深介于直流正接和直流反接之问，而且电弧的磁偏吹最小，因此交流电源多用于大电流埋弧焊和采用直流磁偏吹严重的场合。表4-4为单丝埋弧焊常用的电源类型。

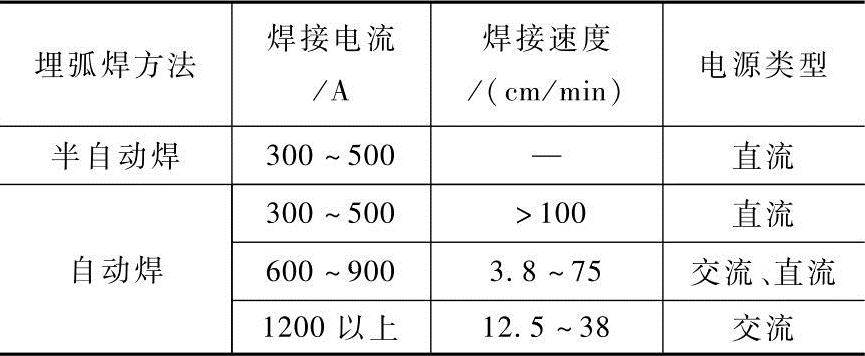

表4-4 单丝埋弧焊常用的电源类型^［2］

(www.daowen.com)

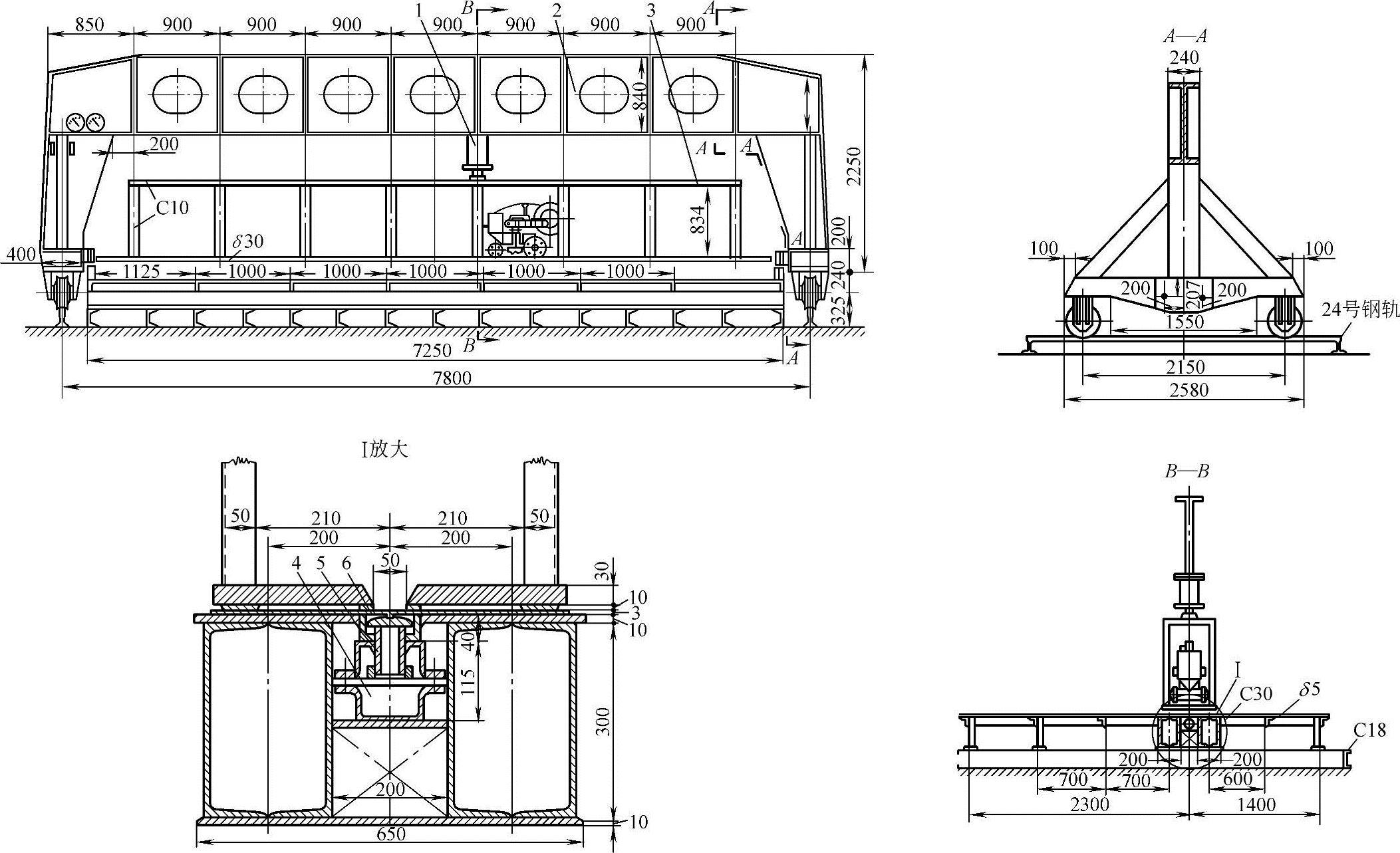

图4-15 门式焊接夹具^［8］

1—加压气缸 2—行走大车 3—加压架 4—长形气室 5—铜垫板 6—平台

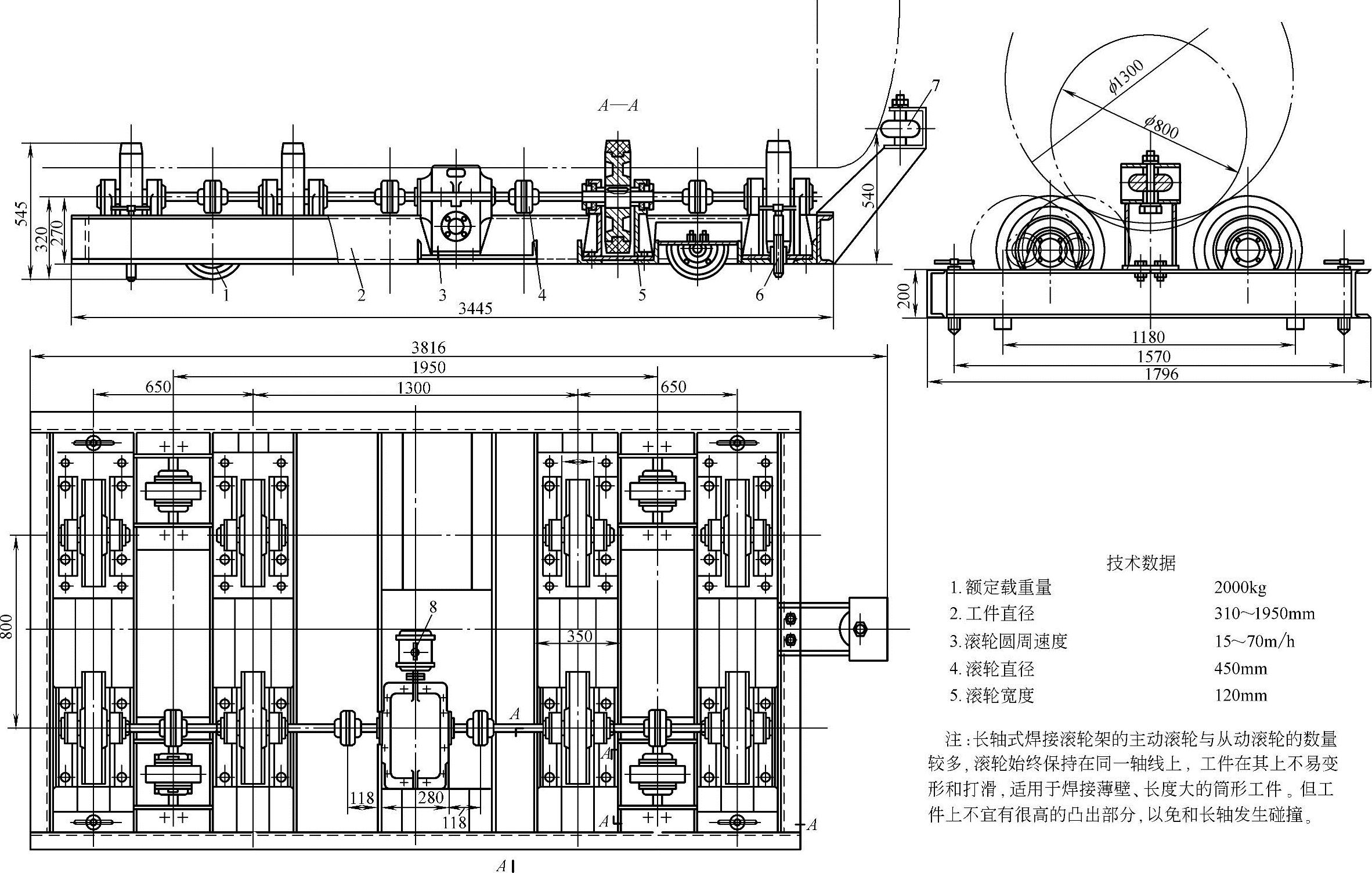

图4-16 焊接滚轮架

1—行走轮 2—底架 3—蜗杆减速器 4—弹性联轴器B 5—滚轮架 6—支承脚 7—限位滚轮 8—电动机Z4—100—1
