熔焊时，焊件接缝所处的空问位置称为焊接位置。按焊缝空问位置的不同可分为：平焊、立焊、横焊和仰焊等位置，如图3-26所示。

1）平焊位置。焊缝倾角0°～5°、焊缝转角0°～10°的焊接位置称为平焊位置，如图3-26a所示。在平焊位置的焊接称为平焊和平角焊。

2）横焊位置。对接焊缝时的横焊位置为：焊缝倾角0°～5°，焊缝转角70°～90°，如图3-26b所示。角焊缝横焊位置为：焊缝倾角0°～5°，焊缝转角30°～55°，如图3-26c所示。在横焊位置进行的焊接称为横焊和横角焊。

3）立焊位置。焊缝倾角80°～90°、焊缝转角0°～180°的焊接位置称为立焊位置，如图3-26d所示。在立焊位置进行的焊接称为立焊和立角焊。

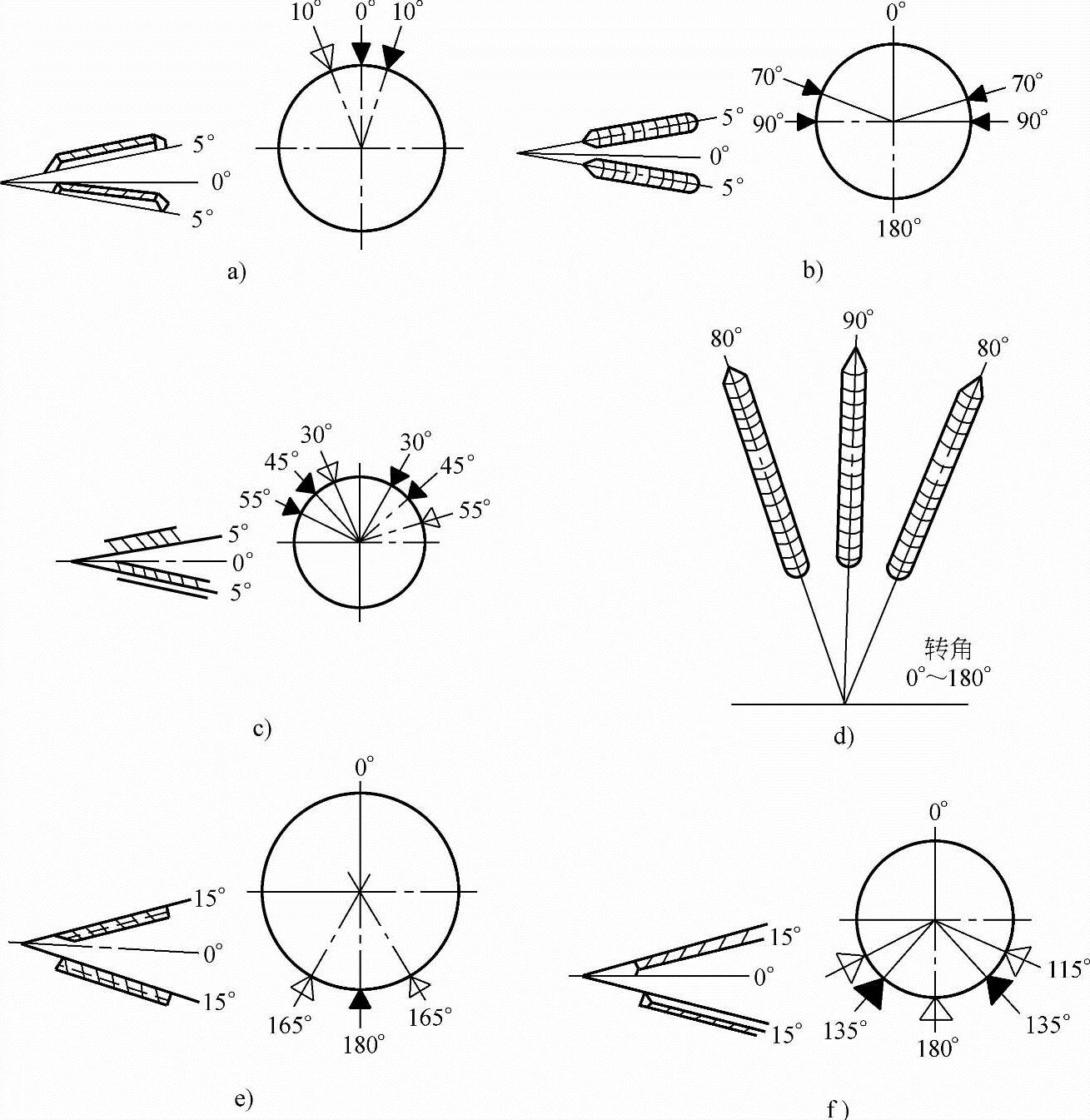

图3-26 常用的焊接位置(www.daowen.com)

a）平焊位置 b）、c）横焊位置 d）立焊位置 e）、f）仰焊位置

4）仰焊位置。当进行对接焊缝焊接时，焊缝倾角0°～15°，焊缝转角165°～180°的焊接位置如图3-26e所示；当进行角焊缝焊接时，焊缝倾角0°～15°，焊缝转角115°～180°的焊接位置，称为仰焊位置，如图3-26f所示。在仰焊位置进行的焊接称为仰焊和仰角焊。

此外，T形、十宇形和角接接头处于平焊位置进行的焊接，称为船形焊。这种焊接位置相当于在90°角V形坡口内的水平对接缝。水平固定管的对接焊缝，包括了平焊、立焊和仰焊等焊接位置。类似这样的焊接位置施焊时，称为全位置焊接。

在平焊位置施焊时，熔滴可借助重力落入熔池。熔池中气体、熔渣容易浮出表面。因此平焊可以用较大电流焊接，生产率高，焊缝成形好，焊接质量容易保证，劳动条件较好。一般应尽量在平焊位置施焊。当然，在其他位置施焊，也能保证焊接质量，但对焊工操作技术要求较高，劳动条件较差。
