关于焊接衬垫的选择和使用注意事项

当要求焊缝全焊透且只能从接头的一面进行焊接时,除了采用单面焊双面成形焊接操作技术外,还可以采用焊缝背面加焊接衬垫的方法。使用焊接衬垫的目的是使第一层金属熔敷在衬垫之上,从而避免该层熔化金属从接头底层漏穿。

焊条电弧焊中常用的衬垫有三种形式:衬条、铜衬垫和非金属衬垫。

1.衬条

衬条是固定在接头背面的金属条。使用衬条时,接头的根部焊道必须与接头的两侧面以及衬条的表面相熔合。如果衬条不影响接头的使用特性,则可保留在原位置上。否则,衬条在接头焊完后应加以拆除。

衬条的材料必须与所焊母材及所选用的焊条在冶金上相匹配。衬条尺寸通常为宽20~30mm,厚4~5mm。为保证焊接质量,衬条的表面应清理干净,无任何污染。

2.铜衬垫

采用安放在接头背面的铜衬垫以支托根部焊道焊接熔池,使焊缝快速冷却成形,是一种常用的简易方法。有时采用铜衬垫在接头底层支撑焊接熔池,它适用于平直对接焊缝。铜的热导率较高,有助于防止焊缝金属与衬垫熔合,但铜衬垫应具有足够的体积,以加快散热。在批量生产连续焊接时,应将铜衬垫通水冷却。

加铜衬垫焊接时,应避免焊接电弧直接作用于铜衬垫表面,防止铜熔化污染焊缝金属。铜衬垫表面也可加工出圆弧形凹槽,以使焊缝背面具有所要求的形状和余高,如图3-23所示。

3.非金属衬垫

非金属衬垫采用难熔材料制作,主要有陶瓷衬垫和玻璃纤维衬带。这两种衬垫焊后容易拆除,价格低廉,已在许多焊接工程中推广应用。(www.daowen.com)

图3-24所示的是一种陶瓷衬垫的结构,制作成伸缩的成形件,适用于空问曲面对接焊缝。陶瓷块借助夹具或涂胶铝箔粘贴在接头的背面。焊接过程中,根部焊道的背面直接与陶瓷衬垫表面接触,金属熔池使陶瓷衬垫表面局部熔化而形成一层熔渣,保护了熔池背面,并使焊缝背面成形美观。

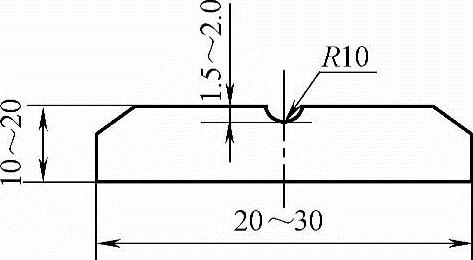

图3-23 铜衬垫凹槽的形状和尺寸

玻璃纤维衬带是一种柔性封带,如图3-25所示,它借助粘接带可将其紧贴在焊缝背面,使用十分方便。

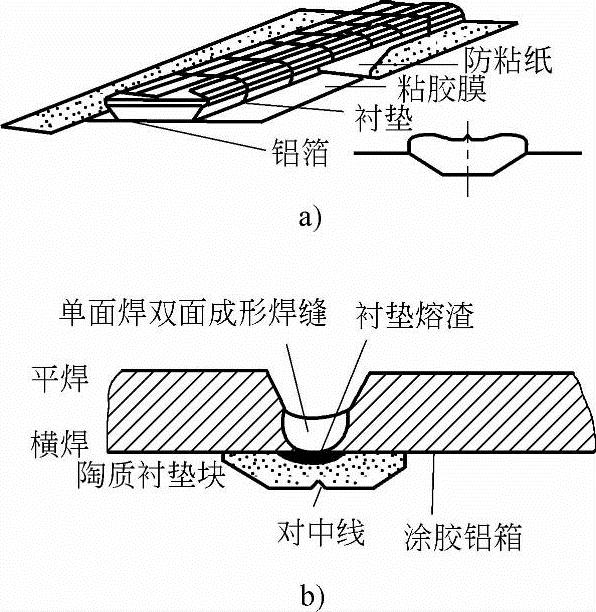

图3-24 一种陶瓷衬垫的结构

a)陶瓷衬垫组成 b)焊后效果示意

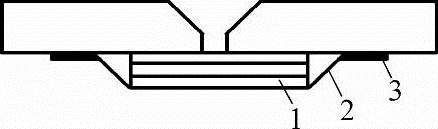

图3-25 玻璃纤维衬带的结构和安装方法
