焊条电弧焊常用工具和辅具有焊钳、焊接电缆、面罩、防护服、敲渣锤、钢丝刷和焊条保温筒等。

1.焊钳

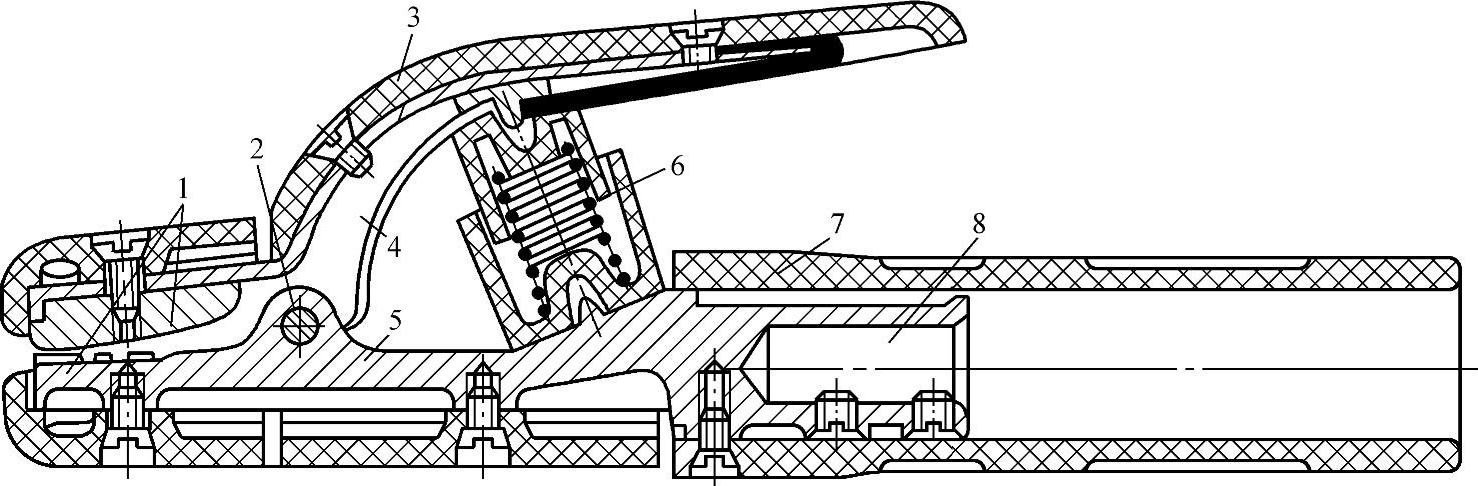

焊钳是用以夹持焊条进行焊接的工具。主要作用是夹住和控制焊条，同时也起着从焊接电缆向焊条传导焊接电流的作用。焊钳应具有良好的导电性、不易发热、重量轻、夹持焊条牢固及装换焊条方便等特性。焊钳的构造如图3-9所示，主要由上下钳口、弯臂、弹簧、直柄、胶木手柄及固定销等组成。

图3-9 焊钳的构造

1—钳口 2—固定销 3—弯臂罩壳 4—弯臂 5—直柄 6—弹簧 7—胶木手柄 8—焊接电缆固定处

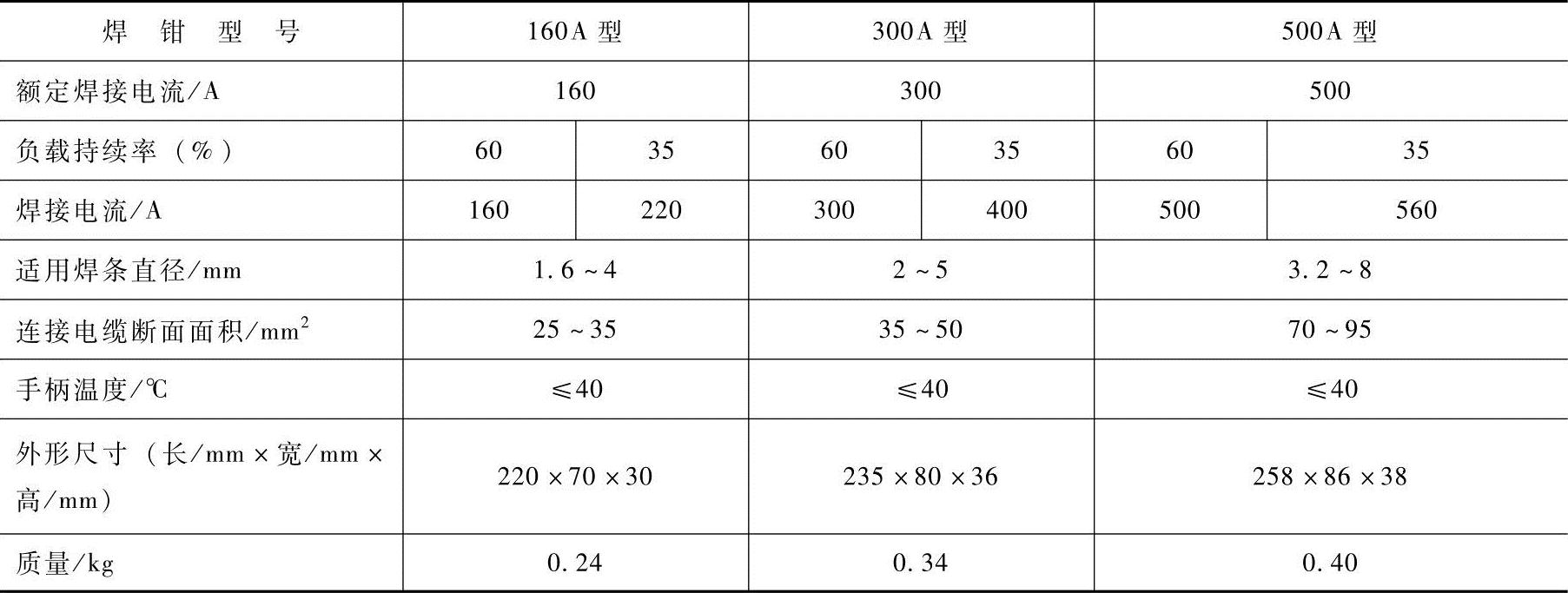

焊钳分各种规格，以适应各种规格的焊条直径。每种规格焊钳是以所要夹持的最大直径焊条需用的电流设计的。常用的市售焊钳有300A和500A两种，其技术指标见表3-2。其实物如图3-10所示。

2.焊接电缆快速接头、快速连接器

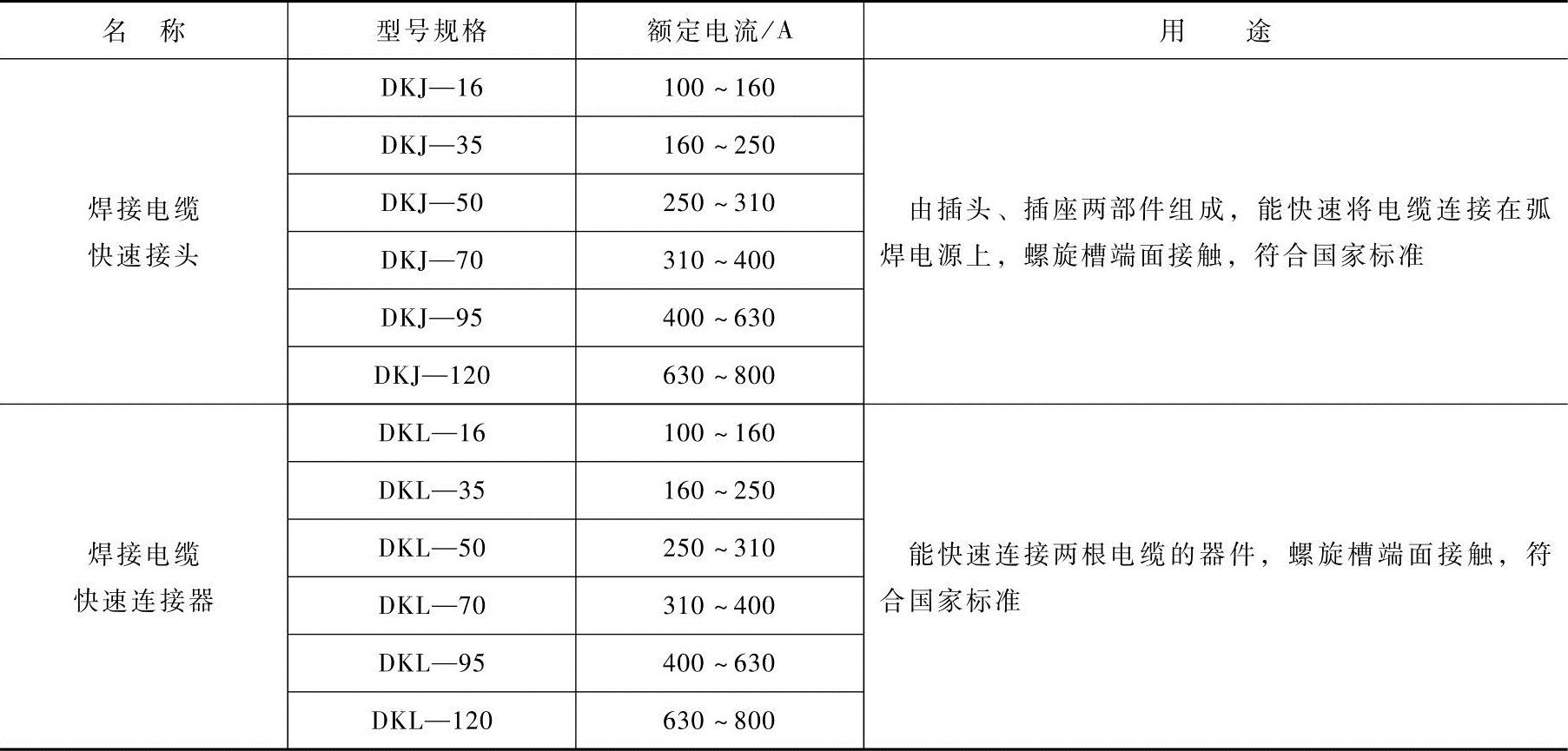

它是一种快速方便地连接焊接电缆与焊接电源的装置。其主体采用导电性好并具有一定强度的黄铜加工而成，外套采用氯丁橡胶。具有轻便适用、接触电阻小、无局部过热、操作简单、连接快、拆卸方便等特点。常用的快速接头、快速连接器见表3-3。

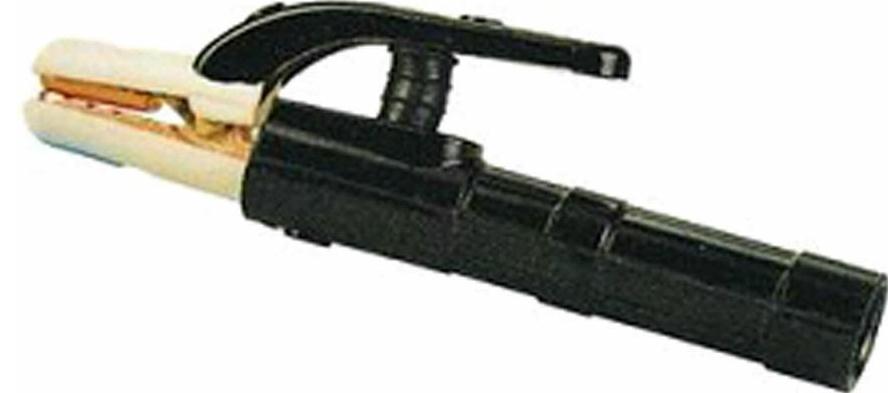

图3-10 焊钳实物图

表3-2 常用焊钳的技术指标^［4］

表3-3 常用的电缆快速接头、快速连接器型号规格^［4］

3.接地夹钳

接地夹钳是将焊接导线或接地电缆接到工件上的一种器具。接地夹钳必须能形成牢固的连接，又能快速且容易地夹到工件上。对于低负载率来说，弹簧夹钳比较合适。使用大电流时，需要螺纹夹钳，以使夹钳不过热并形成良好的连接。

4.焊接电缆

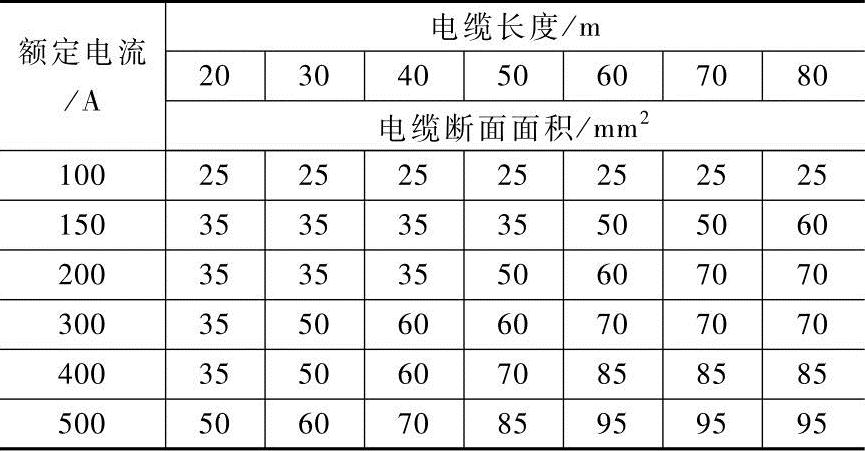

利用焊接电缆将焊钳和接地夹钳接到电源上。焊接电缆是焊接回路的一部分，除要求应具有足够的导电面积以免过热而引起导线绝缘破坏外，还必须耐磨和耐擦伤，应柔软易弯曲，以便焊工操作，减轻劳动强度。焊接电缆应采用多股细铜线电缆，一般可选用电焊机用YHH型橡套电缆或YHHR型橡套电缆。焊接电缆的断面面积可根据焊机的额定焊接电流进行选择，焊接电缆断面与电流、电缆长度的关系见表3-4。

表3-4 焊接电缆断面面积与电流、电缆长度的关系^［4］

(www.daowen.com)

5.焊接面罩

焊接面罩是防止焊接时的飞溅物、强烈弧光及其他辐射对焊工面部及颈部灼伤的一种遮蔽器具，又是焊工观察焊接区不可缺少的工具。

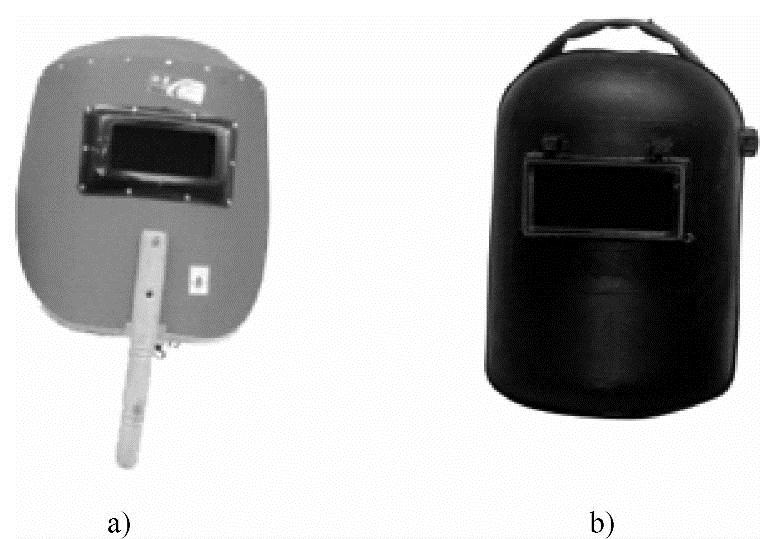

焊接面罩按外形结构可分为手持式和头盔式两种，如图3-11所示，其主要由罩体和护目玻璃组成，罩体采用耐热塑料或玻璃纤维强化塑料压制而成，护目玻璃安装在面罩正面，用来减弱弧光强度，吸收由电弧发射的红外线、紫外线和大多数可见光线。焊接时，焊工通过护目玻璃观察熔池情况，正确掌握和控制焊接过程，避免眼睛受弧光灼伤。

图3-11 焊接面罩实物图

a）手持式 b）头盔式

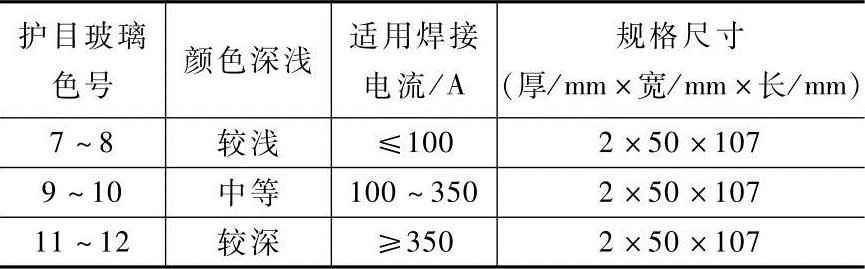

护目镜片有各种色泽，以褐色和墨绿色为主，为改善防护效果，将受光面镀铬。护目玻璃的颜色深浅分很多档，可根据焊接电流大小和焊工视力好坏情况来确定。护目镜片色号、规格选用见表3-5。护目镜片使用时，应在两面各加一块尺寸相同的透明玻璃，以保护护目镜片。

表3-5 焊工护目镜片选用表^［4］

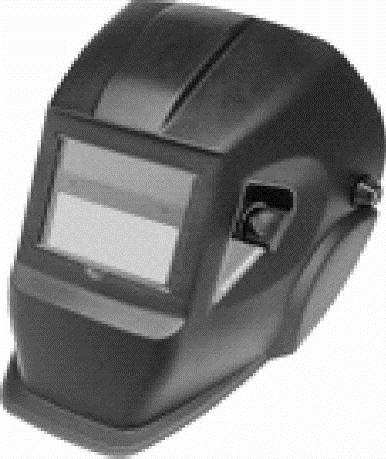

图3-12所示为自动变光焊接面罩，自动变光焊接面罩是集光学、电子学、人体学、材料学等学科为一体的高科技产品。面罩上的光控护目镜片可根据弧光的闪亮，瞬问自动变暗，弧光熄灭，瞬问自动变亮，焊接操作时无须频繁戴、脱面罩，非常便于焊工的操作。在实际焊接生产中已逐步推广应用。这种面罩起弧前可以清楚地看见焊接工件，起弧瞬问自动变暗，彻底解决盲焊，省时省力，方便焊接操作；瞬时自动调光、遮光，可靠地滤除红外线和紫外线，有效防止电光性眼炎。

自动变光焊接面罩是一种应用了光探测技术与液晶技术的新型焊接面罩，其原理是：内部的光电传感电路在检测到焊接时产生的光线（主要是红外线或是紫外线），经过放大，触发液晶的控制电路，并根据预设的光透过率在面罩的液晶（透射式TN液晶）施加相应的驱动信号。液晶作为光阀将改变其透光度。将滤去焊接产生对人眼有害的红外和紫外线。同时将强光减弱到人眼可以承受的弱光。与传统的电焊面罩相比，不仅保护了操作人员的健康，更可以清晰地观察焊接的全过程，是传统焊接面罩的理想替代品。自动变光焊接面罩的变暗范围可以在9～13号问调节。

图3-12 自动变光焊接面罩实物图

6.焊条保温筒

焊条保温筒是焊工焊接操作现场必备的辅具，携带方便。将已烘干的焊条放在保温筒内供现场使用，起到防粘泥土、防潮、防雨淋等作用，能够避免焊接过程中焊条药皮的含水率上升。

7.防护服

为了防止焊接时触电及被弧光和金属飞溅物灼伤，焊工焊接时，必须戴皮革手套、工作帽，穿好白帆布工作服、脚盖、绝缘鞋等。焊工在敲渣时，应戴有平光眼镜。

8.其他辅具

焊接中的清理工作很重要，必须清除掉工件和前层熔敷的焊缝金属表面上的油垢、焊渣和对焊接有害的任何其他杂质。为此，焊工应备有角向磨光机、钢丝刷、清渣锤、扁铲和锉刀等辅具。另外，在排烟情况不好的场所焊接作业时，应配有电焊烟雾吸尘器或排风扇等辅助器具。
