1.电源种类与比较

焊条电弧焊采用的焊接电流既可以是交流也可以是直流，所以焊条电弧焊电源既有交流电源也有直流电源。目前，我国焊条电弧焊用的电源有三大类：弧焊变压器、直流弧焊发电机和弧焊整流器（包括逆变弧焊电源），前一种属于交流电源，后两种属于直流电源。弧焊变压器、弧焊整流器及直流弧焊发电机的性能比较见表3-1。

弧焊变压器用以将电网的交流电变成适宜于弧焊的交流电，与直流电源相比，具有结构简单、制造方便、使用可靠、维修容易、效率高和成本低等优点。直流弧焊发电机虽然稳弧性好，经久耐用，电网电压波动的影响小，但硅钢片和铜导线的需要量大，空载损耗大，效率低，结构复杂笨重，成本高，已属于淘汰产品，但由于某些行业（如长输管道）野外作业的特殊性，施工中仍使用（由柴油机、汽油机拖动）。逆变弧焊电源体积小、质量轻、高效节能、引弧容易、性能柔和、电弧稳定、飞溅少，适用于焊条电弧焊的所有场合，已被广泛应用。

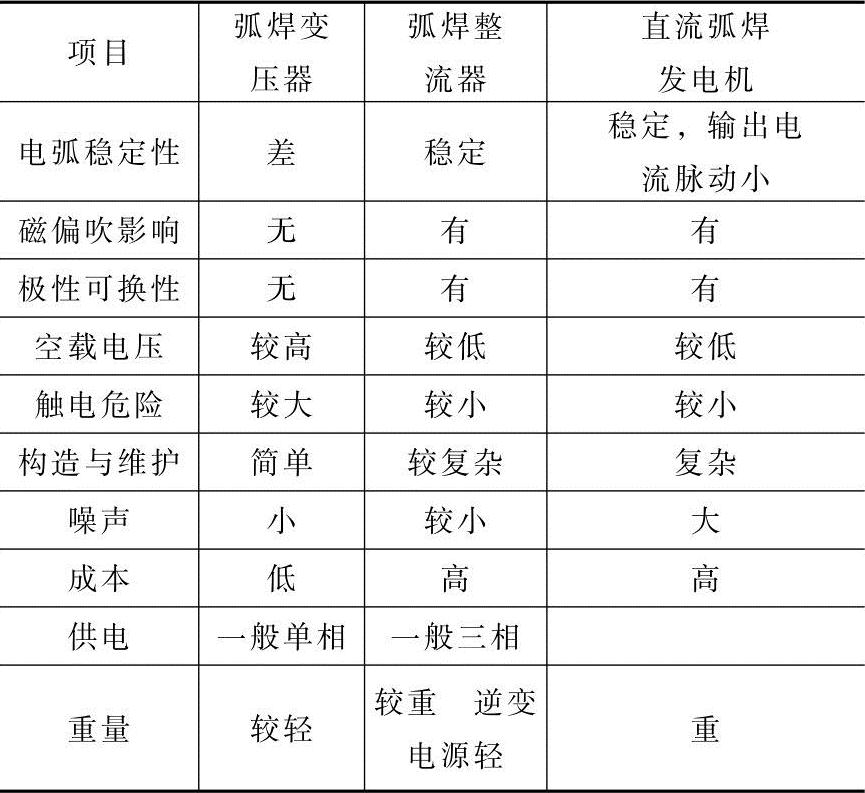

表3-1 弧焊变压器、弧焊整流器及直流弧焊发电机的性能比较

2.电源的选择

焊条电弧焊要求电源具有陡降的外特性、良好的动特性和合适的电流调节范围。选择焊条电弧焊电源应主要考虑以下因素：

1）所要求的焊接电流的种类。(www.daowen.com)

2）所要求的电流范围。

3）弧焊电源的功率。

4）工作条件和节能要求等。

电源的种类有交流、直流或交直流两用，主要是根据所使用的焊条类型和所要焊接的焊缝形式进行选择。低氢钠型焊条必须选用直流弧焊电源，以保证电弧稳定燃烧。酸性焊条虽然交、直流均可使用，但一般选用结构简单且价格较低的交流弧焊电源。

其次，根据焊接产品所需的焊接电流范围和实际负载持续率来选择弧焊电源的容量，即弧焊电源的额定电流。额定电流是在额定负载持续率条件下允许使用的最大焊接电流，焊接过程中使用的焊接电流值如果超过这个额定焊接电流值，就要考虑更换额定电流值大一些的弧焊电源或者降低弧焊电源的负载持续率。不同负载持续率时，弧焊电源所允许的焊接电流值用第2章中式（2-3）计算。

在一般生产条件下，尽量采用单站弧焊电源，在大型焊接车问，可以采用多站弧焊电源。直流弧焊电源需用电阻箱分流而耗电较大，应尽可能少用。弧焊电源用电量较大，应尽可能选用高效节能的电源，如逆变弧焊电源，其次是弧焊整流器、变压器，尽量不用弧焊发电机。

另外，必须考虑焊接现场一次电源的情况，如果可以利用电力网，则应查明电源是单相还是三相。如果不能利用电力网，就必须使用发动机驱动的直流或交流发电机电源。如野外长输管道的焊接施工时，主要采用的是柴油机或汽油机驱动的直流弧焊电源。
