二次逆变交流方波电源是在直流逆变弧焊电源的基础上，再加上一级逆变电路构成的，主要用于交流TIG焊和交流等离子弧焊，在熔化极电弧焊中也有应用。二次逆变交流方波电源的典型电路如图2-23所示。P是一次直流逆变电源输出正端，N是一次直流逆变电源输出负端，二次逆变交流方波电源的输出端为E和W，焊接电极接E端，焊接工件接W端。二次逆变部分的工作原理与一次逆变相似，当VT₁、VT₃导通和VT₂、VT₄截止时，焊接工件接W端接P，焊接电极接E端接N，也称DCEN；当VT₂、VT₄导通和VT₁、VT₃截止时，焊接工件接W端接N，焊接电极接E端接P，也称DCEP。与一次逆变不同的是，二次逆变的频率较低，通常在1kHｚ以下，正负半波的时问不要求对称，而且从焊接工艺角度，多数应用中还希望DCEN/DCEP的时问可以任意控制，如图2-24a所示。由于一次直流逆变电源具有很高的响应速度，因此DCEN/DCEP两个阶段里的电流幅值也可以不同，即实现所谓变极性电源，如图2-24b所示。当然，这种交流方波电源也可以作为直流电源使用，可以在焊接过程中任意变化极性，可以输出交直流混合波形，或者是改变频率，甚至附加脉冲功能。因此可以说，二次逆变交流方波电源覆盖了目前所有弧焊电源的功能。

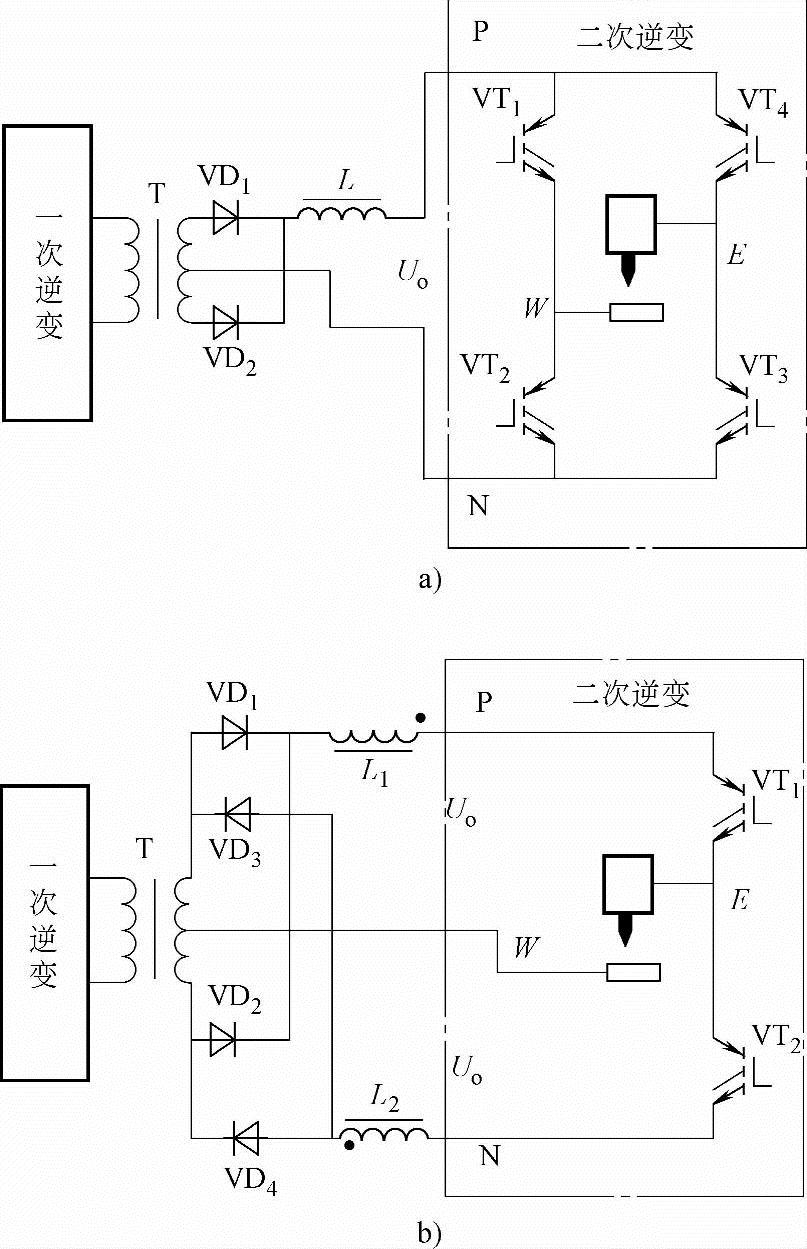

图2-23 二次逆变交流方波电源原理图

(www.daowen.com)

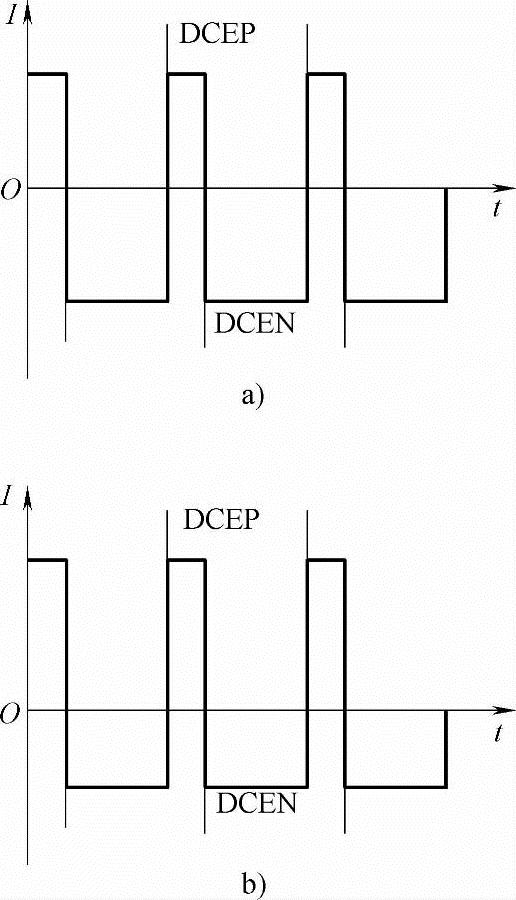

图2-24 二次逆变交流方波电源波形图

二次逆变交流方波电源不仅用于交流TIG焊和等离子弧焊，而且在熔化极电弧焊方面也有很多应用。①减少磁偏吹：碱性焊条必须使用直流电源，但是直流电弧在一些结构中会产生磁偏吹，因此交流方波电源就成为一种替代直流的选择，由于交流方波电源在电流过零时的电压、电流上升速度极快，所以电弧的稳定性好，可用碱性焊条进行交流电弧焊接。②改变焊丝熔化速度与焊缝成形：对于熔化极电弧焊，不同的极性（DCEP/DCEN）时焊丝熔化速度是不同的，焊缝成形也不同，这在MIG焊和埋弧焊工艺中已经采用。
