晶闸管是一种功率半导体器件。具有电流容量大、耐压高、控制灵敏、体积小、重量轻、使用简单等优点。晶闸管与一般整流器问的差别在于具有三个PN结，除了与一般整流器件相同的阳极A和阴极k之外还增加了一个控制极G。晶闸管导通的条件：首先是A-k为正向电压（A为正，k为负），但是此时若控制极G-k之问的电压低于触发电压，A-k之问仍为截止状态，只有当G-k之问施加一个正向电压（触发电压），并保证提供足够的电流（触发电流），A-k之问才能转换为导通状态；晶闸管是一种自关断器件，晶闸管导通之后，即使去除G-k之问的触发电压，甚至施加负电压都不能使之关断，而只有对A-k施加反向电压（A为负，k为正），或使流经A-k的电流低于一定值（维持电流）时晶闸管才能关断。由上述分析可见，晶闸管适合于交流可控整流而不适用于直流关断。晶闸管弧焊整流器就是一种对工频交流输入的可控整流，对于弧焊电源需要通过变压器降压，电源工作原理如图2-10所示。常用的主电路形式有：六相半波、三相桥式和带平衡电抗器的双反星形可控整流电路。其中双反星形可控整流电路在早期的产品中应用较多，其原因是对于弧焊电源这样的低电压、大电流输出工作状态经济性最佳。但是随着晶闸管器件的成本下降和金属材料成本的上升，三相桥式结构的经济性上升，甚至超过了带平衡电抗器的双反星形结构，因此逐渐被广泛采用。

(www.daowen.com)

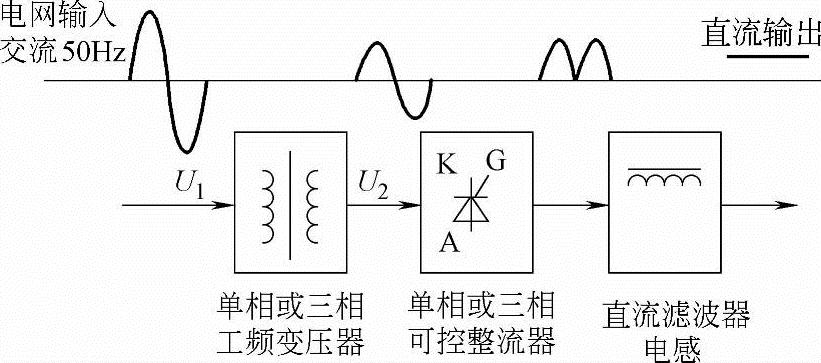

图2-10 晶闸管式弧焊电源电路原理框图
