电气施工图是用各种电气符号、带注释的围框、简化的外形表示的系统、设备、装置、元件等相互关系的简图。

1）常用的电气图例符号

电气施工图是通过各种线型和符号来表达设计意图的，识读电气施工图必须掌握电气图例符号，见表14.1。

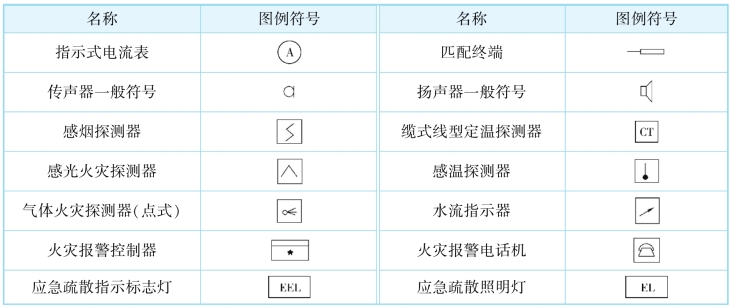

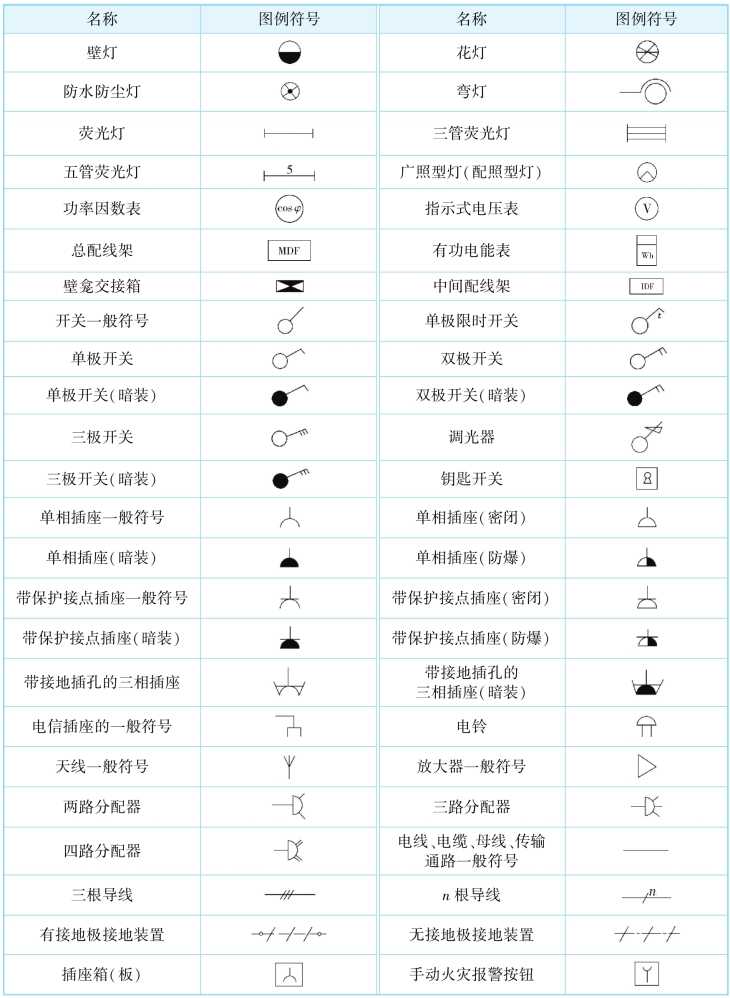

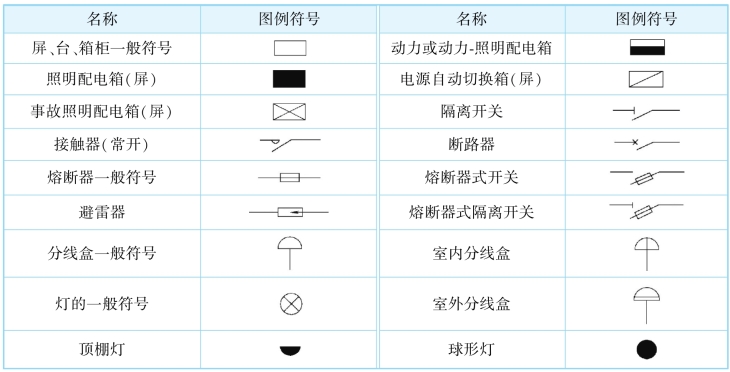

表14.1　常用电气图例符号

续表

续表

2）常用文字代号

建筑电气工程图常用文字代号见表14.2至表14.4。

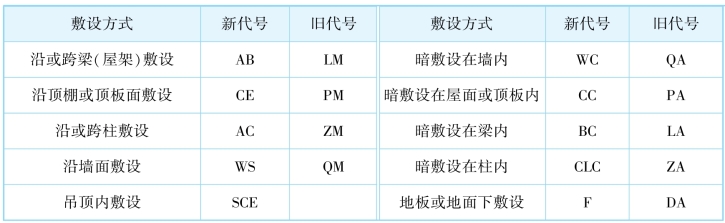

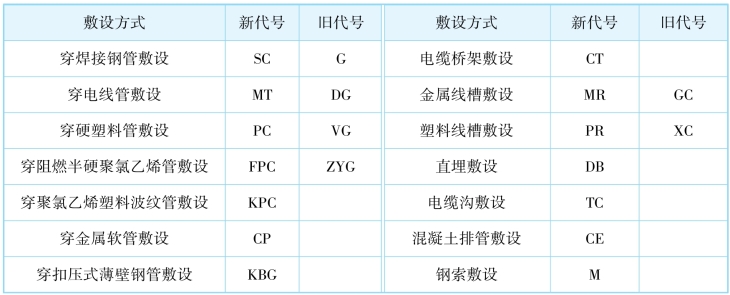

表14.2　线路敷设方式文字代号

表14.3　线路敷设部位文字代号

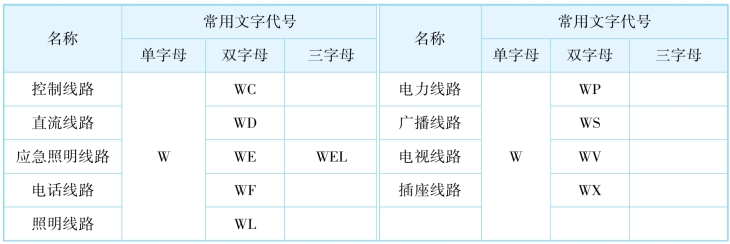

表14.4　标注线路用途文字代号

3）常用的文字标注格式

（1）线路的标注格式

电气线路在图中可以用单线、多线及混合线表示，如图14.1所示。学会用单线图法绘制电气照明平面图，是进行电照设计的基本能力。能看懂单线图，是正确阅读电气照明平面图的关键一步。应通过实践，掌握单线图的绘制和阅读技巧。(www.daowen.com)

图14.1　多线、单线图表示法

线路的文字标注基本格式为ab-c（d×e+f×g）i-jh。其中，a表示线缆编号；b表示型号；c表示线缆根数；d表示线缆线芯数；e表示线芯截面面积，mm2；f表示PE、N线芯数；g表示线芯截面面积，mm2；i表示线路敷设方式；j表示线路敷设部位；h表示线路敷设安装高度，m。

上述字母无内容时，则省略该部分。

例如：n12-BLV3×2.5SC20-FC，表示系统中编号为n12的线路，敷设有3根2.5mm2聚氯乙烯绝缘铝芯导线，穿过直径为20mm的焊接钢管，沿地板暗敷设在地面内。

（2）用电设备的标注格式

用电设备的文字标注格式为。其中，a表示设备编号；b表示额定功率，kW。

例如：表示设备编号为P02C，容量为40kW。

（3）动力和照明配电箱的标注格式

动力和照明配电箱的文字标注格式为a-b-c或。其中，a表示设备编号；b表示设备型号；c表示设备功率，kW。

例如：表示2号配电箱，型号为PXTR-4-3×3/1CM，功率为54kW。

（4）桥架的标注格式

桥架的文字标注格式为。其中，a表示桥架的宽度，mm；b表示桥架的高度，mm；c表示安装高度，m。

例如：表示电缆桥架的高度为200mm，宽度为800mm，安装高度为3.5m。

（5）照明灯具的标注格式

照明灯具的文字标注格式为。其中，a表示同一个平面内，同种型号灯具的数量；b表示灯具的型号；c表示每盏照明灯具中光源的数量；d表示每个光源的容量，W；e表示安装高度，当吸顶或嵌入安装时用“-”表示；f表示安装方式；L表示光源种类（常省略不标）。

例如：10-PKY501表示共有10套PKY501型双管荧光灯，容量2×40W，安装高度为2.7m，采用链吊式安装。

（6）开关及熔断器的标注格式

开关及熔断器的标注格式为a-b-c/I。其中，a表示设备编号；b表示设备型号；c表示额定电流，A；I表示整定电流，A。
