有线电视系统（CATV）是用射频电缆、光缆、多频道微波分配系统或其组合来传输、分配和交换声音、图像及数据信号的电视系统。

有线电视系统具有高质量、带宽性、保密性、安全性、反馈性、控制性、灵活性以及发展性等特性。

近些年，随着有线电视技术的不断进步，CATV呈现光纤化、数字化、双线传输的趋向，同时在有线电视光纤网架上架构IP宽带网，构成了“三网合一”。

1）有线电视系统的分类

按系统规模和用户数量来分，有线电视系统有大型、中型、中小型和小型系统。

按工作频段分，有线电视系统有VHF系统、UHF系统、VHF+UHF系统。

按功能分，有线电视系统有一般型和多功能型两种。

2）有线电视系统的组成

CATV系统由信号源设备、前端设备、干线传输、用户分配网络和用户终端组成，如图13.13所示。

（1）信号源设备

信号源对系统提供各种各样的信号（图像和伴音等），以满足用户的需要。信号源设备通常有卫星地面接收站、电视接收天线、微波站、有线电视网、电视转播车、摄像机、计算机等。(www.daowen.com)

（2）前端设备

前端设备是接在信号源及干线传输之间的设备。它对信号源提供的各路信号进行必要的滤波、变频、放大、调制、混合等处理，然后输出高质量的信号给干线传输。前端设备包括天线放大器、频道放大器、频道处理器、调制器、混合器、导频信号发生器以及连接线缆等部件。

（3）干线传输

干线传输是将前端设备提供的高频电视信号通过传输媒体不失真地传输给分配系统。干线传输主要有各种类型的放大器、均衡器、光端机等，其传输方式主要有光纤、微波和同轴电缆3种。

（4）用户分配网络

用户分配网络是将前端传来的信号分配至各个用户点，主要设备有分配放大器、分支分配器、机上转化器以及它们之间的分支线等。

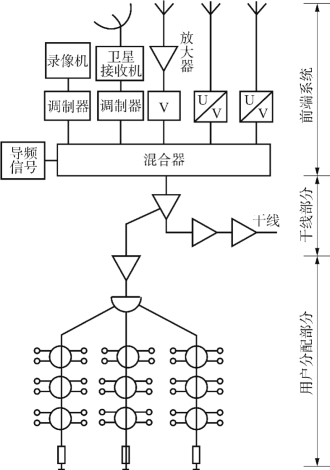

图13.13　有线电视系统

（5）用户终端

用户终端是有线电视系统的最后部分，从分配网络中获得信号。每个用户终端都有终端盒。
