建筑智能化是指由系统集成中心（SIC）通过综合布线系统（PDS）来控制3A系统（BA：建筑设备自动化；CA：通信自动化；OA：办公自动化），实现高度信息化、自动化及舒适化的现代建筑物，如图13.1所示。

1）系统集成中心（SIC）

系统集成中心（SIC）是将各智能子系统通过网络、软硬接口构成逻辑和功能均统一协调的整体。它不是把各子系统简单叠加，而是综合运用各系统功能实现系统间信息要素的传输处理，以达到资源共享、高度自控的目的。

系统集成中心（SIC）具有各个智能化系统信息总汇集和各类信息综合管理的功能。具体要达到以下3个方面的要求：

①汇集建筑物内外各种信息。接口界面要标准化、规范化，以实现各智能化系统之间的信息交换及通信协议（接口、命令等）。

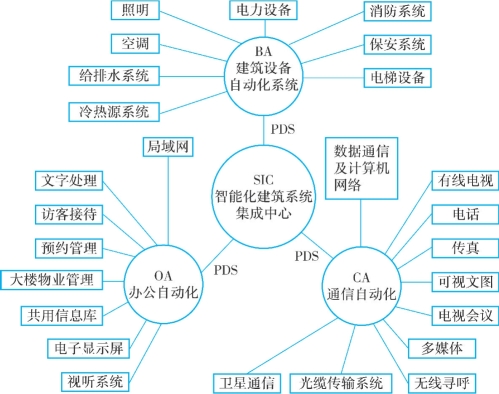

图13.1　建筑智能化系统组成

②对建筑物各智能化系统的综合管理。

③对建筑物内各种网络管理，必须具有很强的信息处理及数据通信能力。

2）综合布线系统（PDS）

综合布线系统（PDS）是一种集成化通用传输系统，利用无屏蔽双绞线（UTP）或光纤传输智能化建筑或建筑群内的语言、数据、监控图像和楼宇自控信号。它是智能化建筑连接3A系统各种控制信号必备的基础设施。综合布线系统（PDS）是建筑物内或建筑群之间的一个模块化、灵活性和实用性极高的信息传输通道，是智能建筑的“信息高速公路”。

（1）综合布线系统（PDS）结构

综合布线系统（PDS）也称为结构化布线（SCS），可以提供开放式标准接口，实现建筑物间或内部间的信号传输。PDS克服了传统布线各系统互不关联，施工管理复杂，缺乏统一标准及适应环境变换灵活性差等缺点。它采用积木式结构，模块化设计，实施统一标准，完全能满足智能化建筑高效、可靠、灵活性强的要求。

PDS通常是由工作区（终端）子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统及建筑群室外连接子系统6个部分组成，如图13.2所示。

①工作区（终端）子系统：一个独立的需要设置终端设备的区域宜划分为一个工作区（如办公室）。工作区子系统由终端设备、适配器和连接信息插座的3m左右的线缆共同组成。

②水平布线子系统：由每一个工作区的信息插座开始，经水平布线到楼层配线间的线缆、楼层配线设备及跳线等组成。

③垂直干线子系统：通常由设备间（如计算机房、程控交换机房）的配线设备以及设备间配线架至楼层配线架之间的连接电缆馈线或光缆组成。

④管理区子系统：干线子系统和水平子系统的桥梁，由设备间、楼层配线间的配线设备、输入/输出设备等组成。

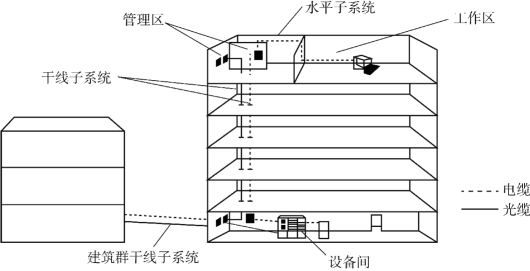

图13.2　综合布线系统结构

⑤设备间子系统：由设备间的电缆、连接跳线架及相关支撑硬件、防雷保护装置等组成，是整个配线系统的中心单元。

⑥建筑群室外连接子系统：将一个建筑物中的线缆延伸到建筑群的另一些建筑物中的通信设备装置上，它由电缆、光缆和入楼处线缆上过流过压保护设备等相关硬件组成。

综合布线的拓扑结构有星形、总线形、环形、树状形等。不同的拓扑结构对综合布线系统的性能有直接影响。其中，星形拓扑结构的兼容性和稳定性能够满足综合布线系统不同的应用要求，因此在综合布线中得到了广泛应用。

综合布线的组成部件主要有传输介质、配线架、信息插座、通信引出端等。传输介质主要指各种双绞线线缆、光缆、配线架跳线等，连接器主要是各类配线架、转接器等。(www.daowen.com)

（2）综合布线的特点

综合布线的特点是实用性、灵活性、扩充性、可靠性和经济性，而且其设计、施工与维护方便。

①实用性：能满足语言通信、数据通信、图像通信及多媒体信息通信的需要。

②灵活性：综合布线采用标准的传输线缆和连接硬件，模块化设计。因此，在任何一个信息插座上都能连接不同类型的终端设备，如电话机、个人计算机等。

③扩充性：布线系统可以扩充，以便将来技术更新和更大发展时，将设备扩充进去。

④可靠性：综合布线采用高品质的材料组合压接方式构成一条高标准信息传输通道，采用点到点端接，任何一条链路故障均不影响其他链路的运行，保证了系统运行的可靠性。

⑤经济性：可降低设备搬迁、用户重新布局和系统维护的费用。

3）建筑设备自动化

建筑设备自动化（BA）对智能化建筑中的暖通、空调、电力、照明、供排水、消防、电梯、停车场、废物处理等大量机电设备进行有条不紊的综合协调，科学地运行管理及维护保养工作。它为所有机电设备提供了安全、可靠、节能、长寿命运行的可靠保证。

建筑设备自动化系统必须包括建筑物管理子系统、安全保卫子系统、能源管理子系统3个子系统。

①建筑物管理子系统：是对建筑物内所有机电设备完成运行状态的监视、报表编制、启停控制及维护保养、事故诊断分析的系统。建筑物管理子系统通过设在现场各被控设备附近的控制分站来完成上述工作。

②安全保卫子系统：具备高度信息化办公室的安全保卫子系统的重要性越来越受到重视，出入口警卫、防盗、防灾、防火、车库管理、商业秘密等都属安全保卫子系统。它采用身份卡、闭路电视、遥感控制、传感控制等来实现安全保卫的要求。

③能源管理子系统：是在不降低舒适性的前提下，达到节能从而降低运行费用的目的。

4）通信自动化

通信自动化（CA）主要用于建筑物内外各种通信联系，并提供相应网络支持服务。该系统能高速处理智能化建筑内外各种语言、图像、文字、数据间的通信，可分为卫星通信、图文通信、语言通信及数据通信等。

①卫星通信突破了传统的地域观念，实现了“相距万里、近在眼前”的国际信息交往联系，起到了零距离时差传递信息的重要作用。

②图文通信可实现传真、可视数据检索、电子邮件、电视会议等多种通信业务。数字传送和分组交换技术的发展，以及采用大容量高速数字专用通信线路实现多种通信方式，使得根据需要选定经济高效的通信线路成为可能。

③语言通信系统可给用户提供预约呼叫、等候呼叫、自动重拨、快速拨号、转向呼叫、直接拨入、用户账单报告、语言邮政等上百种不同特色的通信服务。

④数据通信系统可供用户建立区域网，以连接其办公区内的电脑及其外部设备完成电子数据交换业务（EDI）。

5）办公自动化

办公自动化（OA）主要用于具体办公业务的人机信息交互系统，包括服务于建筑物本身的物业管理等公共部分和服务于用户具体业务领域的文字处理等专用部分。它能为用户提供最佳的办公条件。

智能化建筑中，要处理行政、财务、商务、档案、报表、文件等管理业务，以及安全保卫业务、防灾害业务等。这些业务特点是部门多、综合性强、业务量大、时效性高，没有科学的办公自动化系统来处理这些业务是不可想象的。因此，办公自动化系统被誉为智能化建筑忠实可靠的人事、财务、行政、保卫、后勤的总管。

OA系统是在CA系统基础上建立起来的信息系统，主要由日常事务型和决策型两个子系统组成。前一个子系统是通用的，主要是提高人们的工作效率；后一个子系统，则是与人们从事的工作领域有关，是“专门领域的应用信息系统”，如金融领域的专用信息系统、工业领域的专用信息系统、国家经济宏观调控领域的专用信息系统。
