等电位联结是指将分开的装置、导电物体用等电位联结导体或电涌保护器连接起来，以减小雷电流在它们之间产生的电位差。等电位联结是一种不需增加保护电器，只要增加一些连接导线，就可以均衡电位和降低接触电压，消除因电位差而引起电击危险的措施。它既经济又能有效地防止电击。
等电位联结通常包括总等电位联结（MEB）、局部等电位联结（LEB）等。
总等电位联结是将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起，如图12.18所示。建筑物每一电源进线都应做总等电位联结，各总等电位联结端子板应互相连通。总等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接或熔接，等电位联结端子板应采用螺栓连接；总等电位联结安装完毕后，应进行导通性测试，如发现导通不良的管道连接处应作跨接线。

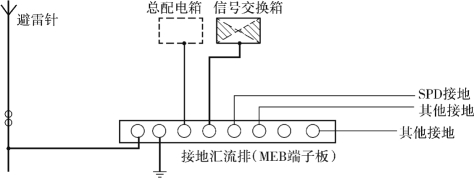

图12.18 总等电位联结(www.daowen.com)
局部等电位联结是在一个局部范围内将PE线或PEN线与附近所有能触及的外露导电部分和外部导电部分相互连接，使其在局部范围内处于同一电位，作为总等电位联结的补充。局部等电位联结的主要目的是使接触电压降低至安全电压以下。常见的卫生间局部等电位联结方式如图12.19所示。

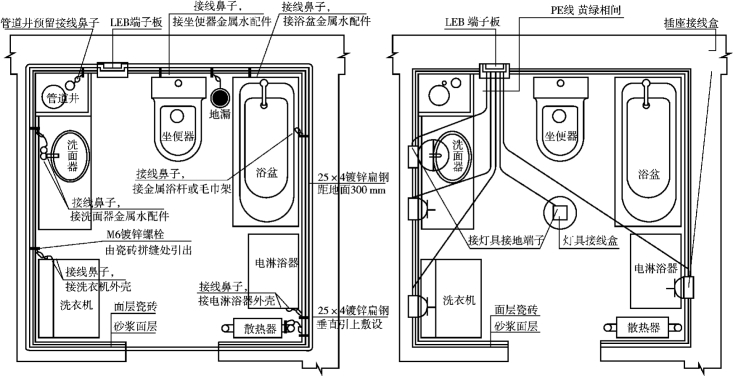

图12.19 卫生间等电位联结方式
