防雷系统由接闪器、引下线和接地装置3个部分组成。

（1）接闪器

接闪器是专门用来接受雷击的金属导体，如图12.16所示。常见的有避雷针、避雷带（网）、避雷线、避雷器以及兼作接闪的金属屋面、金属构件等。

①避雷针是安装在建筑物突出部位或独立装设的针形导体，通常采用镀锌圆钢或镀锌钢管制成。避雷针对建筑物的防雷保护是有一定范围的，其保护范围以它能防护直击雷的锥形空间表示。

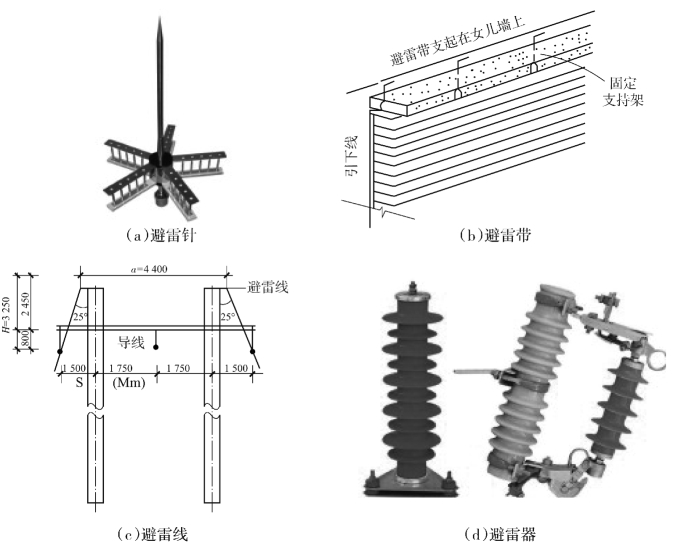

图12.16　接闪器

②避雷带是利用直径不小于8mm的圆钢或厚度不小于4mm且截面不小于48mm2的扁钢做成的条形长带，作为接闪器装于沿建筑物易受雷击的部位（如屋脊、女儿墙），是第二、三类建筑物防直击雷的主要措施。

③避雷网是利用建筑物的钢筋网或另装辅助避雷网作为保护。网格大小可根据建筑物重要性确定。避雷网又分明网和暗网，其网格越密可靠性越好。

④避雷线架设在输电线路上方，用来保护输电线路免遭雷直击。

⑤避雷器是能释放雷电或兼能释放电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

（2）引下线(www.daowen.com)

引下线是连接接闪器和接地装置的金属导体，一般采用圆钢或扁钢，也可利用建筑物钢筋混凝土中的钢筋。引下线可分明装和暗装两种。明装引下线应沿建筑物外墙敷设，敷设应尽量短而直并应保持一定的松紧度，若必需弯曲，弯角应大于90°。

第一类防雷建筑物和第二类防雷建筑物至少应有两条引下线，其间距离分别不得大于12m和18m；第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得大于25m。

引下线应敷设于人们不易触及的地方。在易受机械损伤的地方，地面以下0.3m至地面以上1.7m的一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时的电抗。

采用多条引下线时，为了便于检查接地电阻和引下线、接地线的连接情况，宜在各引下线距地面高约1.8m处设断接卡。

（3）接地装置

接地装置是接地体和接地线的总称。它的作用是把引下线引下的雷电流迅速散到大地土壤中去。接地装置由接地极（板）、接地母线（户内、户外）、构架接地、接地引下线（接地跨接线）等组成，如图12.17所示。

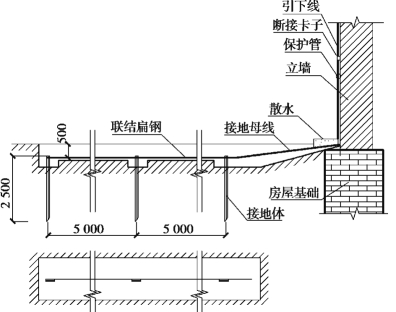

图12.17　引下线与接地装置

接地体是埋入土壤中或混凝土基础中作散流用的金属导体。接地体分为人工接地体和自然接地体两种。自然接地体是兼作接地用的直接与大地接触的各种金属构件，如建筑物的钢结构、行车钢轨、埋地的金属管道等。人工接地体是直接打入地下专作接地用的经加工的各种型钢和钢管等。人工接地体有垂直埋设和水平埋设两种基本结构形式。常用的垂直接地体为直径50mm、长2.5m的钢管或的角钢，埋入地下的垂直接地体上端距地面不应小于0.7m；水平接地体多用于环绕建筑四周的联合接地，常用40mm×4mm镀锌扁钢（侧向敷设），埋设深度不小于0.6m，多根接地体水平敷设间距不小于5m。

接地线是从引下线断接卡或换线处至接地体的连接导体，也是接地体与接地体之间的连接导体。
