国际电工委员会（IEC）标准规定的低压配电系统接地有TN系统、TT系统、IT系统3种方式。

（1）TN系统

TN系统是电力系统中性点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。按照中性线与保护线的组合情况，又分为TN-S系统、TN-C系统、TN-C-S系统。

①TN-S系统俗称三相五线制系统，如图12.6所示。图中L1、L2、L3为3根火线，整个系统的中性线（N）与保护线（PE）是分开的。这种系统消耗导线多，投资大，多用于环境较差、对安全可靠性要求较高的场所。因为TN-S系统可安装漏电保护开关，有良好的漏电保护性能，所以在高层建筑或公共建筑中得到了广泛使用。

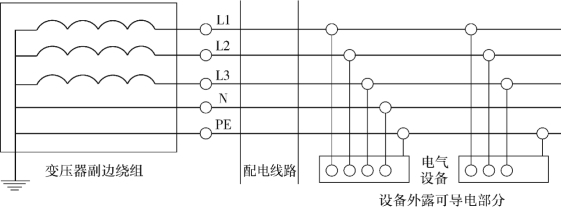

图12.6　TN-S系统

②TN-C系统俗称四线制系统，如图12.7所示。整个系统的中性线（N）与保护线（PE）是合一的，为一根PEN线。这种系统的优点是节约投资，比较经济，主要应用在工厂、车间等三相动力设备比较多建筑中。

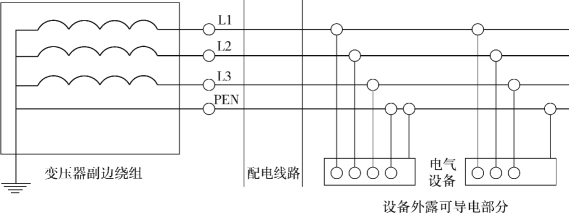

图12.7　TN-C系统

③TN-C-S系统俗称四线半系统，如图12.8所示。系统中前一部分线路的中性线与保护线是合一的，后边是分开的。这种系统兼有上述两种系统的优点，主要应用在配电线路为架空配线、用电负荷较分散、距离又较远的系统中。(www.daowen.com)

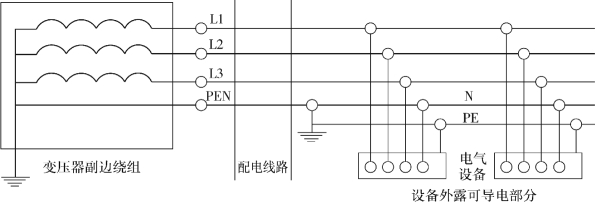

图12.8　TN-C-S系统

（2）TT系统

TT系统中性点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极，如图12.9所示。在TT系统中，保护线可以各自设置。TT系统适用于分散的民用建筑等场所。

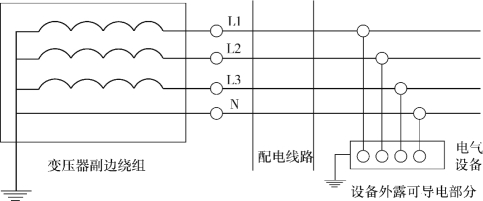

图12.9　TT系统

（3）IT系统

IT系统的带电部分与大地间无直接连接（或有一点经足够大的阻抗接地），受电设备的外露可导电部分通过保护线接至接地极，如图12.10所示。IT系统中的电磁环境适应性比较好，但不能装断零保护装置，也不应设置零线重复接地。当任何一相故障接地时，大地即作为相线工作，可以减少停电次数，多用于煤矿及工厂等希望尽量少停电的系统。

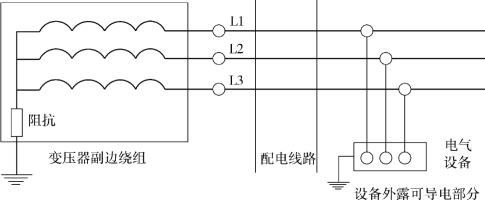

图12.10　IT系统
