电气照明系统主要由进户线、配电箱、室内布线、用电设备（照明灯具）组成，如图11.5所示。

图11.5　电气照明系统

（1）进户线

由建筑室外进入室内配电箱柜的这段电源线称为进户线。进户线的设置应考虑安全、经济、建筑美观等因素，通常有架空进户、电缆埋地进户两种方式。

（2）配电箱

配电箱是用于接受和分配电能的装置，设置于建筑物的公共场所和房间内。箱内装有该箱分管范围之内全部用电设备的控制和保护设备，如安装开关（自动空气开关）、保护（漏电保护器）和计量（电度表）设备，部分配电箱还安装有信号指示设备，如信号灯、电铃等。

（3）室内布线

室内布线主要有干线及支线。布线的敷设方式主要有明敷及暗敷。

干线是指连接总配电箱与分配电箱之间的线路。其作用是将电能输送到分配电箱。配线方式主要有放射式、树干式等。(www.daowen.com)

支线是指从分配电箱到用电设备的线路。其作用是将电能直接传递给用电设备。支线的布线原则是“每灯每线、开关断火、单线表示、三相平衡”。“每灯每线”是指每盏灯要有自己独立的回路；“开关断火”是指开关必须接在火线上；“单线表示”是指每个回路中无论有几根导线均采用一根线条表示；“三相平衡”是指各相线所带负荷基本相同。

（4）用电设备

电气照明系统中，常用的电气设备主要有灯具及控制灯具的开关、插座等。

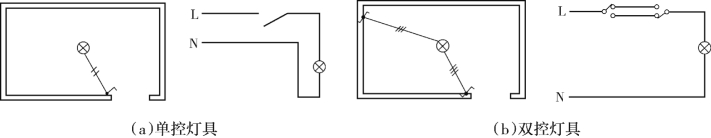

灯具控制接线主要有单控及双控形式，其接线方式如图11.6所示

图11.6　灯具接线图

插座接线主要是单相两孔、单相三孔、三相四孔及安全五孔等形式，其接线方式如图11.7所示。

图11.7　插座接线图
